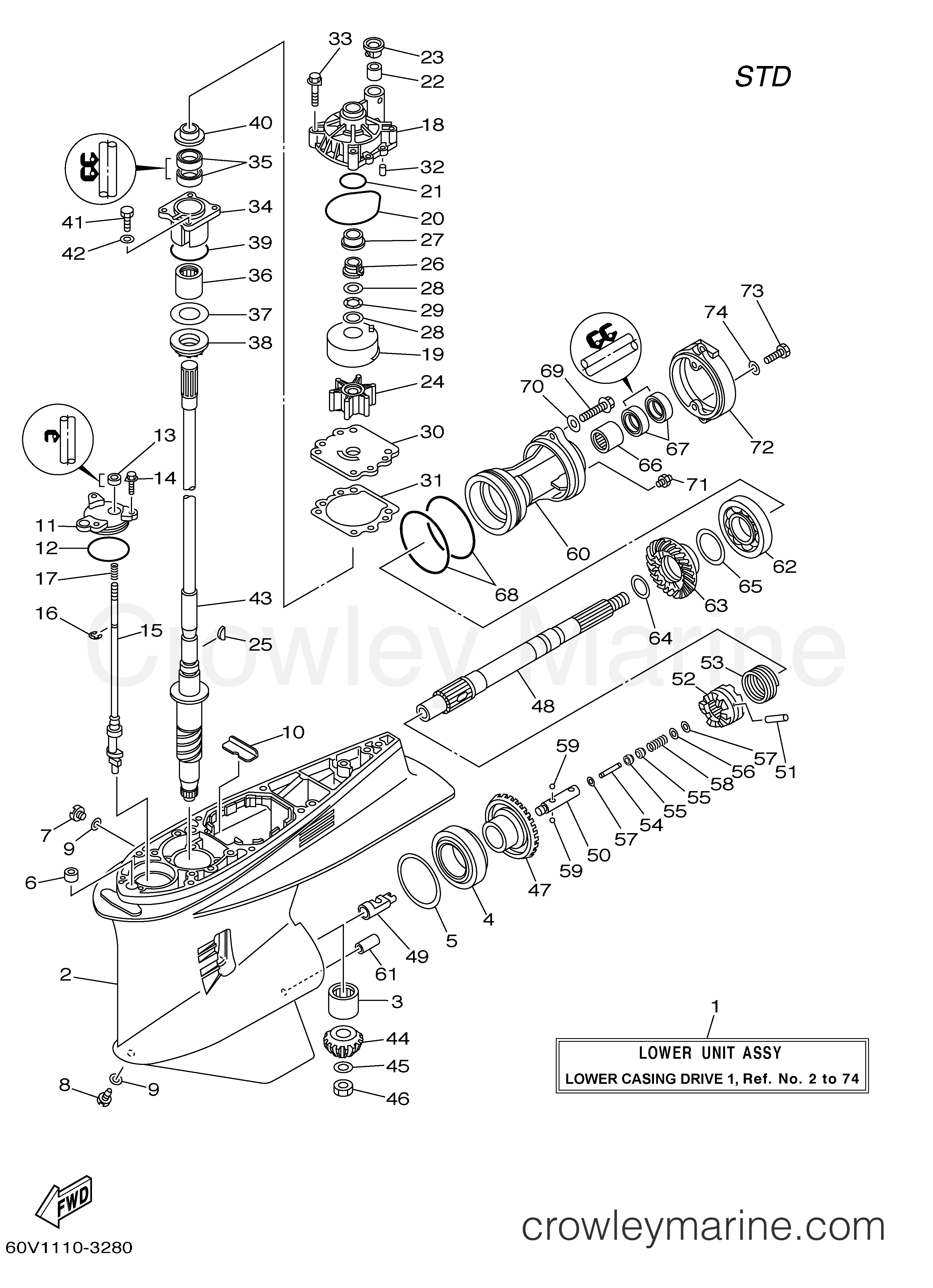

2005 Outboard 250hp - Z250TXRD LOWER CASING DRIVE 1 diagram

1
Yamaha Motors
Lower Unit Assembly60V-45300-30-8D
Required: 1
LOWER UNIT ASSY
$3797.76
You save $670.19

1
Yamaha Motors
Lower Unit Assembly60V-45300-20-8D
Required: 1
LOWER UNIT ASSY
$4445.33
You save $784.47

2
Yamaha Motors
Lower Casing60V-45301-00-8D
Required: 1
CASING, LOWER
$1472.20
You save $259.80
In stock
Only 1 remaining
$153.84
You save $27.15
$135.99
You save $24.00

5
Yamaha Motors
Shim (T:0.10MM)61A-45567-00-00
Required: 1
SHIM (T:0.10MM)
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.12MM)61A-45567-10-00
Required: 1
SHIM (T:0.12MM)
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.15MM)61A-45567-20-00
Required: 1
SHIM (T:0.15MM)
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.50MM)61A-45567-60-00
Required: 1
SHIM (T:0.50MM)
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.30MM)61A-45567-40-00
Required: 1
SHIM (T:0.30MM)
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.40MM)61A-45567-50-00
Required: 1
SHIM (T:0.40MM)
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.18MM)61A-45567-30-00
Required: 1
SHIM (T:0.18MM)
$5.31
You save $0.94
6
Yamaha Motors
DAMPER, WATER SEAL 2663-44366-01-00
Required: 1
DAMPER, WATER SEAL 2
Supersedes: 663-44366-00-00
In stock
5+ in stock
$5.35
You save $0.95

7
Yamaha Motors
Straight Screw Plug90340-08002-00
Required: 1
PLUG, STRAIGHT SCREW
In stock
5+ in stock
$10.84
You save $1.91
In stock
5+ in stock
$10.79
You save $1.90

9
Yamaha Motors
Tank Cap Gasket90430-08003-00
Required: 2
.GASKET
Supersedes: 90430-08020-00
In stock
5+ in stock
$1.32
You save $0.23

10
Yamaha Motors
Seal Damper Guide61A-45376-00-00
Required: 1
GUIDE, SEAL DAMPER
Supersedes: 61A-45376-00-94
$32.68
You save $5.77
$15.09
You save $2.66
$8.07
You save $1.42
In stock
5+ in stock
$7.14
You save $1.26

14
Yamaha Motors
Bolt with Washer90119-06286-00
Required: 3
BOLT, WITH WASHER
Supersedes: 90119-06M10-00
$5.31
You save $0.94
$281.14
You save $49.61
In stock
Only 4 remaining
$8.07
You save $1.42

17
Yamaha Motors
Compression Spring90501-11M10-00
Required: 1
SPRING, COMPRESSION
In stock
Only 5 remaining
$3.02
You save $0.53

18
Yamaha Motors
Water Pump Housing61A-44311-01-00
Required: 1
HOUSING, WATER PUMP
In stock
5+ in stock
$28.65
You save $5.05

19
Yamaha Motors
Cartridge Insert61A-44322-02-00
Required: 1
.INSERT, CARTRIDGE
In stock
5+ in stock
$42.93
You save $7.58
In stock
5+ in stock
$11.77
You save $2.08

21
Yamaha Motors
O-Ring93210-37M67-00
Required: 1
O-RING
Supersedes: 93210-37160-00
In stock
5+ in stock
$3.23
You save $0.57

22
Yamaha Motors
Water Seal Damper6E5-44365-01-00
Required: 1
.DAMPER, WATER SEAL 1
Supersedes: 6E5-44365-00-00
In stock
5+ in stock
$1.70
You save $0.30

23
Yamaha Motors
Water Pump Housing Cover6E5-44312-00-00
Required: 1
COVER, WATER PUMP HOUSING
In stock
5+ in stock
$2.98
You save $0.52
In stock
5+ in stock
$28.60
You save $5.05

25
Yamaha Motors
Woodruff Key90280-04M05-00
Required: 1
.KEY, WOODRUFF
In stock
5+ in stock
$12.20
You save $2.15
In stock
5+ in stock
$6.46
You save $1.14

27
Yamaha Motors
Drive Shaft Collar61A-45527-00-00
Required: 1
COLLAR, DRIVE SHAFT
In stock
5+ in stock
$10.84
You save $1.91

28
Yamaha Motors
Plate Washer90201-22M01-00
Required: 2
WASHER, PLATE
In stock
5+ in stock
$3.53
You save $0.62
In stock
5+ in stock
$5.23
You save $0.92

30
Yamaha Motors
Cartridge Outer Plate6G5-44323-01-00
Required: 1
.OUTER PLATE, CARTRIDGE
Supersedes: 6G5-44323-00-00
In stock
5+ in stock
$15.89
You save $2.80

31
Yamaha Motors
Water Pump Gasket6E5-44315-A0-00
Required: 1
.GASKET, WATER PUMP
In stock
5+ in stock
$5.23
You save $0.92
In stock
5+ in stock
$3.91
You save $0.69

33
Yamaha Motors
Bolt with Washer90119-08191-00
Required: 4
BOLT, WITH WASHER
Supersedes: 90119-08M14-00
In stock
5+ in stock
$4.08
You save $0.72

34
Yamaha Motors
Bearing Housing61A-45331-00-9S
Required: 1
HOUSING, BEARING
Supersedes: 61A-45331-00-94
In stock
Only 3 remaining
$113.52
You save $20.03
In stock
5+ in stock
$9.69
You save $1.71

36
Yamaha Motors
Bearing93315-430V5-00
Required: 1
BEARING
Supersedes: 93317-330U2-00
In stock
Only 1 remaining
$22.94
You save $4.05

37
Yamaha Motors
Shim (T:0.10MM)61A-45587-00-00
Required: 1
SHIM (T:0.10MM)
$5.31
You save $0.94

37
Yamaha Motors
Shim (T:0.12MM)61A-45587-10-00
Required: 1
SHIM (T:0.12MM)
$5.31
You save $0.94

37
Yamaha Motors
Shim (T:0.15MM)61A-45587-20-00
Required: 1
SHIM (T:0.15MM)
$5.31
You save $0.94

37
Yamaha Motors
Shim (T:0.50MM)61A-45587-60-00
Required: 1
SHIM (T:0.50MM)
$5.31
You save $0.94

37
Yamaha Motors
Shim (T:0.30MM)61A-45587-40-00
Required: 1
SHIM (T:0.30MM)
$5.31
You save $0.94

37
Yamaha Motors
Shim (T:0.40MM)61A-45587-50-00
Required: 1
SHIM (T:0.40MM)
In stock
Only 1 remaining
$5.31
You save $0.94

37
Yamaha Motors
Shim (T:0.18MM)61A-45587-30-00
Required: 1
SHIM (T:0.18MM)
$5.31
You save $0.94

38
Yamaha Motors
Bearing93341-93020-00
Required: 1
BEARING
Supersedes: 93341-930U9-00
$77.31
You save $13.64

39
Yamaha Motors
O-Ring93210-54534-00
Required: 1
.O-RING
Supersedes: 93210-55M14-00
In stock
5+ in stock
$5.06
You save $0.89

40
Yamaha Motors
Oil Seal Cover6E5-45344-00-00
Required: 1
COVER, OIL SEAL
In stock
Only 3 remaining
$16.45
You save $2.90
In stock
5+ in stock
$8.07
You save $1.42

42
Yamaha Motors
Plate Washer92990-08600-00
Required: 4
WASHER
Supersedes: 92995-08600-00
In stock
5+ in stock
$2.29
You save $0.41

43
Yamaha Motors
Complete Drive Shaft60V-45501-30-00
Required: 1
DRIVE SHAFT COMP.
$637.50
You save $112.50

43
Yamaha Motors
Complete Drive Shaft60V-45501-20-00
Required: 1
DRIVE SHAFT COMP.
$536.73
You save $94.72
$285.77
You save $50.43

45
Yamaha Motors
Plate Washer90201-16M00-00
Required: 1
WASHER, PLATE
$5.06
You save $0.89
$10.19
You save $1.80
$463.04
You save $81.71

48
Yamaha Motors
Propeller Shaft60V-45611-00-00
Required: 1
SHAFT, PROPELLER
$364.10
You save $64.25
$162.01
You save $28.59
$152.15
You save $26.85
$14.53
You save $2.56
$265.20
You save $46.80

53
Yamaha Motors
Cross Pin Ring61A-45633-00-00
Required: 1
RING, CROSS PIN
In stock
Only 1 remaining
$6.29
You save $1.11

54
Yamaha Motors
Free Shaft6H1-45668-00-00
Required: 1
SHAFT, FREE 1
$12.66
You save $2.24

55
Yamaha Motors
Shift Plunger61A-45635-00-00
Required: 2
PLUNGER, SHIFT
In stock
Only 2 remaining
$12.66
You save $2.24

56
Yamaha Motors
Plate Washer90201-02M00-00
Required: 1
WASHER, PLATE
$5.35
You save $0.95
In stock
5+ in stock
$0.42
You save $0.08

58
Yamaha Motors
Compression Spring90501-10M77-00
Required: 1
SPRING, COMPRESSION
$6.71
You save $1.19
In stock
Only 1 remaining
$8.07
You save $1.42

60
Yamaha Motors
Bearing Housing60V-45332-00-00
Required: 1
HOUSING, BEARING
Supersedes: 60V-45332-00-94
$162.56
You save $28.69
$4.72
You save $0.83
In stock
Only 2 remaining
$73.09
You save $12.90
In stock
Only 1 remaining
$301.07
You save $53.13

64
Yamaha Motors
Plate Washer90201-31M00-00
Required: 1
WASHER, PLATE
$5.61
You save $0.99

65
Yamaha Motors
Shim (T:0.10MM)61A-45577-00-00
Required: 1
SHIM (T:0.10MM)
$5.31
You save $0.94

65
Yamaha Motors
Shim (T:0.12MM)61A-45577-10-00
Required: 1
SHIM (T:0.12MM)
$5.31
You save $0.94

65
Yamaha Motors
Shim (T:0.15MM)61A-45577-20-00
Required: 1
SHIM (T:0.15MM)
$5.31
You save $0.94

65
Yamaha Motors
Shim (T:0.50MM)61A-45577-60-00
Required: 1
SHIM (T:0.50MM)
In stock
Only 1 remaining
$5.31
You save $0.94

65
Yamaha Motors
Shim (T:0.30MM)61A-45577-40-00
Required: 1
SHIM (T:0.30MM)
$5.31
You save $0.94

65
Yamaha Motors
Shim (T:0.40MM)61A-45577-50-00
Required: 1
SHIM (T:0.40MM)
$5.31
You save $0.94

65
Yamaha Motors
Shim (T:0.18MM)61A-45577-30-00
Required: 1
SHIM (T:0.18MM)
$5.31
You save $0.94
$35.69
You save $6.30
In stock
5+ in stock
$12.03
You save $2.12
In stock
5+ in stock
$5.74
You save $1.01
$9.44
You save $1.67

70
Yamaha Motors
Plate Washer90201-08023-00
Required: 2
WASHER, PLATE
$13.69
You save $2.42

71
Yamaha Motors
Grease Nipple93700-09M00-00
Required: 1
NIPPLE, GREASE
In stock
5+ in stock
$12.03
You save $2.12

72
Yamaha Motors
Lower Casing Cap69J-45361-00-8D
Required: 1
CAP, LOWER CASING
$104.55
You save $18.45
In stock
5+ in stock
$3.40
You save $0.60

74
Yamaha Motors
Plate Washer92990-08600-00
Required: 2
WASHER
Supersedes: 92995-08600-00
In stock
5+ in stock
$2.29
You save $0.41
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
