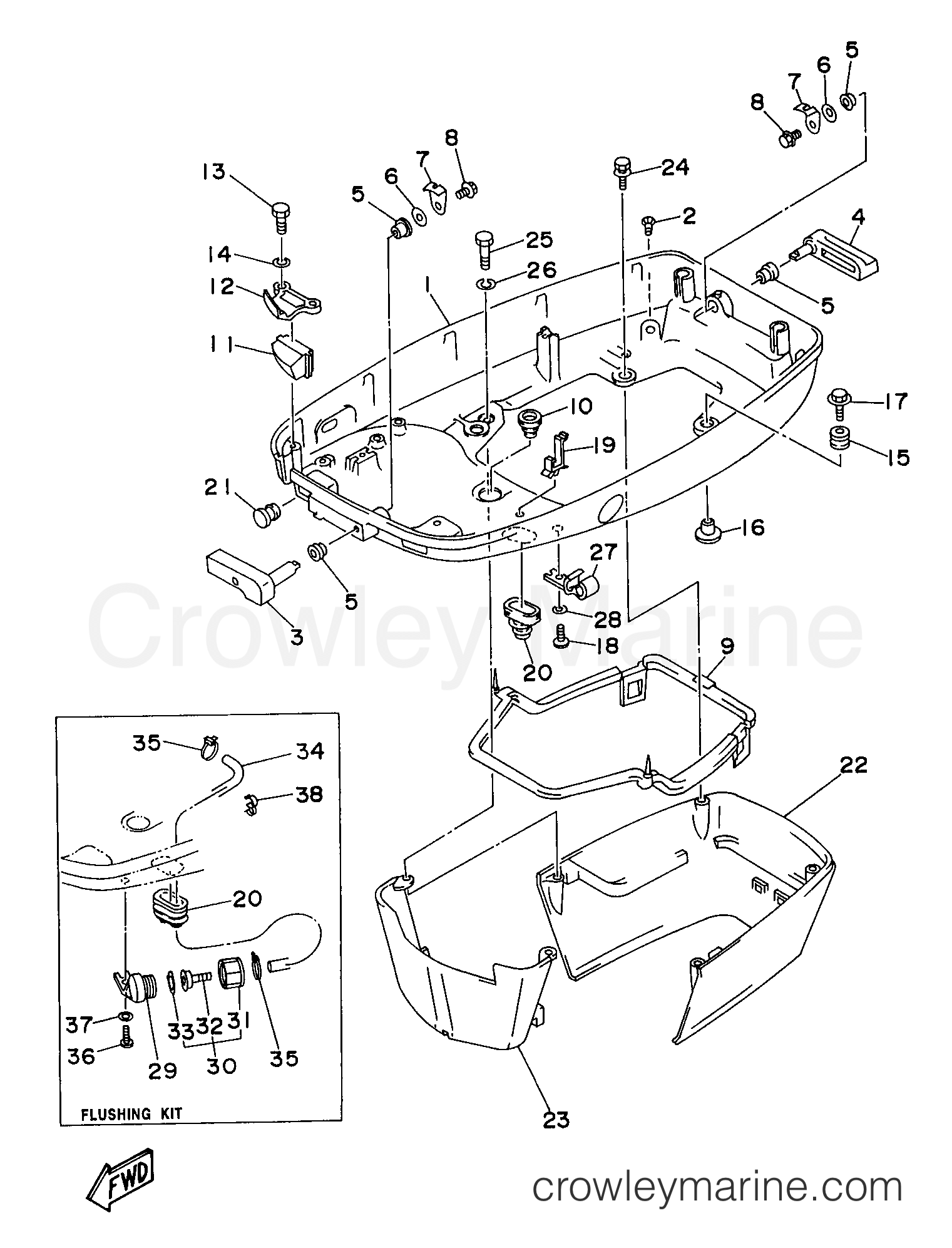

1997 Outboard 90hp - C90TLRV BOTTOM COWLING diagram

1
Yamaha Motors
COWLING, BOTTOM 16H1-42711-01-8D
Required: 1
COWLING, BOTTOM
Supersedes: 6H1-42711-01-4D
$445.02
You save $78.53

1
Yamaha Motors
BOTTOM COWLING & BUSH (6H1-11)99999-04334-00
Required: 1
COWLING, BOTTOM 1
Supersedes: 6H1-42711-10-4D
$383.77
You save $67.73

2
Yamaha Motors
Hose Nipple6BL-44391-00-00
Required: 1
NIPPLE, HOSE
Supersedes: 6H3-44391-01-00
In stock
5+ in stock
$4.29
You save $0.76

3
Yamaha Motors
Clamp Lever688-42815-01-8D
Required: 1
LEVER, CLAMP
Supersedes: 688-42815-01-4D
$38.25
You save $6.75

4
Yamaha Motors
Clamp Lever688-42817-01-8D
Required: 1
LEVER, CLAMP
Supersedes: 688-42817-01-4D
$34.09
You save $6.02
$7.95
You save $1.40
$8.59
You save $1.52

7
Yamaha Motors
Clamp Lever688-42816-00-00
Required: 2
LEVER, CLAMP 2
$11.77
You save $2.08

8
Yamaha Motors
Bolt with Washer90119-06275-00
Required: 2
BOLT, WITH WASHER
Supersedes: 90119-06M09-00
$1.70
You save $0.30

9
Yamaha Motors
RUBBER SEAL 1688-42716-03-00
Required: 1
RUBBER, SEAL 1
Supersedes: 688-42716-02-00
$48.83
You save $8.62

10
Yamaha Motors
GROMMET663-42724-01-00
Required: 1
GROMMET
Supersedes: 663-42724-00-00
In stock
Only 1 remaining
$15.04
You save $2.66

11
Yamaha Motors
GROMMET, WATER TUBE (UPPER)688-42725-11-00
Required: 1
GROMMET
Supersedes: 688-42725-10-00
$13.30
You save $2.35

12
Yamaha Motors
Fitting Plate688-42738-01-8D
Required: 1
PLATE, FITTING
Supersedes: 688-42738-01-94
In stock
Only 2 remaining
$25.67
You save $4.53
$2.35
You save $0.41

14
Yamaha Motors
Plate Washer92990-06600-00
Required: 2
WASHER, PLATE
In stock
5+ in stock
$2.42
You save $0.43
In stock
Only 2 remaining
$5.44
You save $0.96
$8.20
You save $1.45
17
Yamaha Motors
Bolt with Washer90119-06295-00
Required: 4
BOLT, WITH WASHER
Supersedes: 90119-06M61-00
$6.79
You save $1.20

18
Yamaha Motors
Pan Head Screw90157-06M01-00
Required: 1
SCREW, PAN HEAD
$5.23
You save $0.92
$3.02
You save $0.53
20
Yamaha Motors
GROMMET, WATER TUBE (UPPER)6H1-42726-22-00
Required: 1
GROMMET
Supersedes: 6H1-42726-20-00
In stock
5+ in stock
$5.70
You save $1.00

20
Yamaha Motors
GROMMET, WATER TUBE (UPPER)688-42726-11-00
Required: 1
GROMMET
Supersedes: 688-42726-10-00
In stock
Only 1 remaining
$2.68
You save $0.47

21
Yamaha Motors
GROMMET, WATER TUBE (UPPER)6G1-42748-01-00
Required: 1
GROMMET
Supersedes: 6G1-42748-00-00
$9.10
You save $1.61

22
Yamaha Motors
Apron688-42741-01-8D
Required: 1
APRON
Supersedes: 688-42741-01-4D
$155.89
You save $27.51

23
Yamaha Motors
Apron688-42771-01-8D
Required: 1
APRON
Supersedes: 688-42771-01-4D
$79.43
You save $14.02

24
Yamaha Motors
BOLT, HEXAGON W/W DEEP RECESS97E95-06420-00
Required: 2
BOLT, WITH WASHER
Supersedes: 97595-06420-00
In stock
5+ in stock
$1.36
You save $0.24

25
Yamaha Motors
Bolt97080-06030-00
Required: 2
BOLT
Supersedes: 97095-06030-00
In stock
5+ in stock
$3.49
You save $0.62

26
Yamaha Motors
Spring Washer92995-06100-00
Required: 2
WASHER, SPRING
In stock
5+ in stock
$2.93
You save $0.52

27
Yamaha Motors
Fuel Pipe Clamp6E5-24367-01-00
Required: 1
CLAMP, FUEL PIPE 2
In stock
Only 4 remaining
$13.81
You save $2.44

28
Yamaha Motors
Plate Washer92990-06600-00
Required: 1
WASHER, PLATE
In stock
5+ in stock
$2.42
You save $0.43
In stock
Only 4 remaining
$21.89
You save $3.86
In stock
5+ in stock
$11.05
You save $1.95

31
Yamaha Motors
Hose Joint6R3-12581-00-00
Required: 1
.JOINT, HOSE 1
In stock
5+ in stock
$5.44
You save $0.96

32
Yamaha Motors
Hose Joint6R3-12582-00-00
Required: 1
.JOINT, HOSE 2
In stock
5+ in stock
$5.44
You save $0.96

33
Yamaha Motors
Hose Joint Gasket6R3-12583-00-00
Required: 1
.GASKET, HOSE JOINT
In stock
5+ in stock
$3.02
You save $0.53

34
Yamaha Motors
Pipe6H1-24312-01-00
Required: 1
PIPE 2
Supersedes: 6H1-24312-00-00
$12.92
You save $2.28

35
Yamaha Motors
Clamp90465-10098-00
Required: 2
CLAMP
Supersedes: 90465-11M10-00
In stock
5+ in stock
$2.29
You save $0.41

36
Yamaha Motors
Pan Head Screw90157-06M01-00
Required: 1
SCREW, PAN HEAD
$5.23
You save $0.92

37
Yamaha Motors
Plate Washer92990-06600-00
Required: 1
WASHER, PLATE
In stock
5+ in stock
$2.42
You save $0.43
In stock
Only 1 remaining
$7.22
You save $1.27
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
