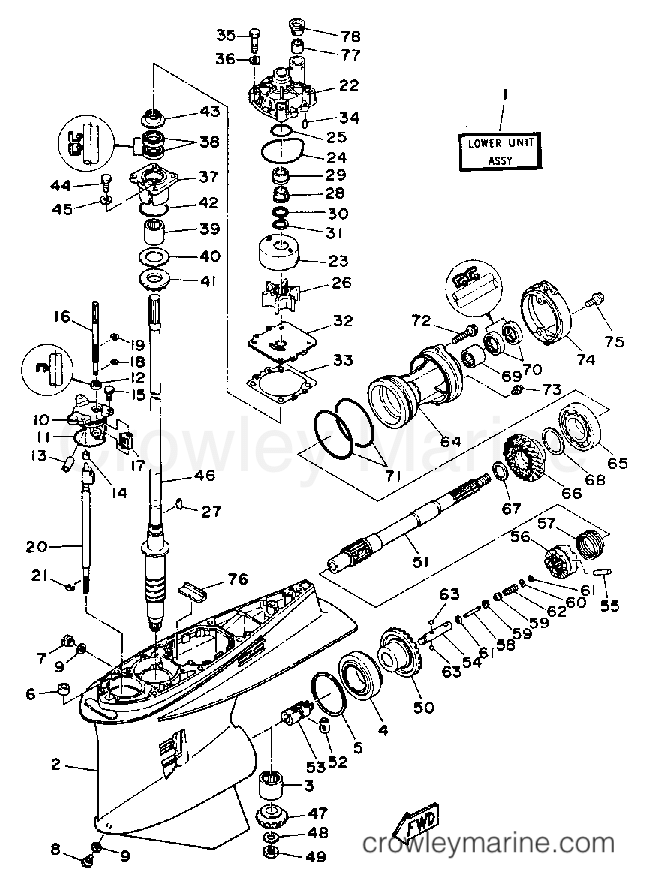

1990 Outboard 250hp - 250ETXDA LOWER DRIVE 1 diagram

1
Yamaha Motors
Lower Unit Assembly61A-45300-22-EK
Required: 1
LOWER UNIT ASSEMBLY
$3655.47
You save $645.08

2
Yamaha Motors
Obsolete Yamaha Part61A-45301-02-EK
Required: 1
LOWER CASING
Supersedes: 61A-45301-00-EK
$1142.19
You save $201.56

3
Yamaha Motors
Bearing93311-83280-00
Required: 1
BEARING
Supersedes: 93311-832V2-00
In stock
Only 1 remaining
$153.84
You save $27.15
$135.99
You save $24.00

5
Yamaha Motors
Shim (T:0.12MM)61A-45567-10-00
Required: 1
SHIM (T:0.12MM)
Supersedes: 61A-45567-00-12
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.10MM)61A-45567-00-00
Required: 1
SHIM (T:0.10MM)
Supersedes: 61A-45567-00-10
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.15MM)61A-45567-20-00
Required: 1
SHIM (T:0.15MM)
Supersedes: 61A-45567-00-15
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.50MM)61A-45567-60-00
Required: 1
SHIM (T:0.50MM)
Supersedes: 61A-45567-00-50
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.40MM)61A-45567-50-00
Required: 1
SHIM (T:0.40MM)
Supersedes: 61A-45567-00-40
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.18MM)61A-45567-30-00
Required: 1
SHIM (T:0.18MM)
Supersedes: 61A-45567-00-18
$5.31
You save $0.94

5
Yamaha Motors
Shim (T:0.30MM)61A-45567-40-00
Required: 1
SHIM (T:0.30MM)
Supersedes: 61A-45567-00-30
$5.31
You save $0.94
6
Yamaha Motors
DAMPER, WATER SEAL 2663-44366-01-00
Required: 1
DAMPER, WATER SEAL 2
Supersedes: 663-44366-00-00
In stock
5+ in stock
$5.35
You save $0.95

7
Yamaha Motors
Straight Screw Plug90340-08002-00
Required: 1
PLUG, STRAIGHT SCREW
Supersedes: 90340-08M04-00
In stock
5+ in stock
$10.84
You save $1.91

8
Yamaha Motors
Drain Plug688-45341-10-00
Required: 1
PLUG, DRAIN
Supersedes: 688-45341-00-00
In stock
5+ in stock
$10.79
You save $1.90

9
Yamaha Motors
Tank Cap Gasket90430-08003-00
Required: 2
.GASKET
Supersedes: 90430-08020-00
In stock
5+ in stock
$1.32
You save $0.23

10
Yamaha Motors
Plate61A-45321-00-CA
Required: 1
PLATE
Supersedes: 61A-45321-00-5B
$137.91
You save $24.34
In stock
5+ in stock
$20.39
You save $3.60
In stock
5+ in stock
$7.14
You save $1.26
$27.50
You save $4.85

14
Yamaha Motors
Bimetal Formed Bushing90384-06002-00
Required: 1
.BUSH, BIMETAL FORMED
Supersedes: 90384-06M07-00
$3.10
You save $0.55

15
Yamaha Motors
BOLT, HEXAGON W/W DE97E95-06520-00
Required: 3
BOLT, WITH WASHER
Supersedes: 97595-06520-00
In stock
Only 2 remaining
$2.59
You save $0.46
$81.51
You save $14.39

17
Yamaha Motors
Shift Control Lever61A-44173-00-00
Required: 1
LEVER, SHIFT CONTROL
$158.02
You save $27.88

18
Yamaha Motors
Circle Clip99080-05600-00
Required: 1
CIRCLIP
Supersedes: 93430-05027-00
In stock
Only 2 remaining
$8.07
You save $1.42
In stock
Only 1 remaining
$6.54
You save $1.16

20
Yamaha Motors
Shift Cam Assembly61A-44150-00-00
Required: 1
SHIFT CAM ASSEMBLY
$152.23
You save $26.87
In stock
Only 1 remaining
$6.54
You save $1.16

22
Yamaha Motors
Water Pump Housing61A-44311-01-00
Required: 1
HOUSING, WATER PUMP
Supersedes: 61A-44311-00-00
In stock
5+ in stock
$28.65
You save $5.05

23
Yamaha Motors
Cartridge Insert61A-44322-00-00
Required: 1
INSERT, CARTRIDGE
In stock
Only 2 remaining
$46.41
You save $8.19
In stock
5+ in stock
$11.77
You save $2.08
In stock
5+ in stock
$3.23
You save $0.57

26
Yamaha Motors
Impeller6E5-44352-01-00
Required: 1
IMPELLER
Supersedes: 6E5-44352-00-00
In stock
5+ in stock
$28.60
You save $5.05

27
Yamaha Motors
Woodruff Key90280-04M05-00
Required: 1
.KEY, WOODRUFF
In stock
5+ in stock
$12.20
You save $2.15
In stock
5+ in stock
$6.46
You save $1.14

29
Yamaha Motors
Drive Shaft Collar61A-45527-00-00
Required: 1
COLLAR, DRIVE SHAFT
In stock
5+ in stock
$10.84
You save $1.91

30
Yamaha Motors
Plate Washer90201-22M01-00
Required: 2
WASHER, PLATE
In stock
5+ in stock
$3.53
You save $0.62
In stock
5+ in stock
$5.23
You save $0.92

32
Yamaha Motors
Cartridge Outer Plate6G5-44323-01-00
Required: 1
.OUTER PLATE, CARTRIDGE
Supersedes: 6G5-44323-00-00
In stock
5+ in stock
$15.89
You save $2.80

33
Yamaha Motors
Water Pump Gasket6E5-44315-A0-00
Required: 1
GASKET, WATER PUMP
Supersedes: 6E5-44315-00-00
In stock
5+ in stock
$5.23
You save $0.92
In stock
5+ in stock
$3.91
You save $0.69

35
Yamaha Motors
Bolt97095-08045-00
Required: 4
BOLT
Supersedes: 97395-08045-00
In stock
Only 4 remaining
$2.63
You save $0.47
$5.23
You save $0.92

37
Yamaha Motors
Bearing Housing61A-45331-00-9S
Required: 1
HOUSING, BEARING
Supersedes: 61A-45331-00-94
In stock
Only 3 remaining
$113.52
You save $20.03
In stock
5+ in stock
$9.69
You save $1.71

39
Yamaha Motors
Bearing93315-430V5-00
Required: 1
BEARING
Supersedes: 93317-330U2-00
In stock
Only 1 remaining
$22.94
You save $4.05

40
Yamaha Motors
Shim (T:0.10MM)61A-45587-00-00
Required: 1
SHIM (T:0.10MM)
Supersedes: 61A-45587-00-10
$5.31
You save $0.94

40
Yamaha Motors
Shim (T:0.12MM)61A-45587-10-00
Required: 1
SHIM (T:0.12MM)
Supersedes: 61A-45587-00-12
$5.31
You save $0.94

40
Yamaha Motors
Shim (T:0.15MM)61A-45587-20-00
Required: 1
SHIM (T:0.15MM)
Supersedes: 61A-45587-00-15
$5.31
You save $0.94

40
Yamaha Motors
Shim (T:0.18MM)61A-45587-30-00
Required: 1
SHIM (T:0.18MM)
Supersedes: 61A-45587-00-18
$5.31
You save $0.94

40
Yamaha Motors
Shim (T:0.30MM)61A-45587-40-00
Required: 1
SHIM (T:0.30MM)
Supersedes: 61A-45587-00-30
$5.31
You save $0.94

40
Yamaha Motors
Shim (T:0.40MM)61A-45587-50-00
Required: 1
SHIM (T:0.40MM)
Supersedes: 61A-45587-00-40
In stock
Only 1 remaining
$5.31
You save $0.94

40
Yamaha Motors
Shim (T:0.50MM)61A-45587-60-00
Required: 1
SHIM (T:0.50MM)
Supersedes: 61A-45587-00-50
$5.31
You save $0.94

41
Yamaha Motors
Bearing93341-93020-00
Required: 1
BEARING
Supersedes: 93341-930U9-00
$77.31
You save $13.64
In stock
5+ in stock
$5.06
You save $0.89

43
Yamaha Motors
Oil Seal Cover6E5-45344-00-00
Required: 1
COVER, OIL SEAL
In stock
Only 3 remaining
$16.45
You save $2.90

44
Yamaha Motors
Bolt97095-08025-00
Required: 4
BOLT
Supersedes: 97395-08025-00
In stock
5+ in stock
$8.07
You save $1.42

45
Yamaha Motors
Plate Washer92990-08600-00
Required: 4
WASHER, PLATE
In stock
5+ in stock
$2.29
You save $0.41

46
Yamaha Motors
Complete Drive Shaft61A-45501-20-00
Required: 1
DRIVE SHAFT COMP.
In stock
Only 1 remaining
$505.11
You save $89.14

47
Yamaha Motors
Pinion (19T)61A-45551-03-00
Required: 1
PINION
Supersedes: 61A-45551-01-00
$272.17
You save $48.03

48
Yamaha Motors
Plate Washer90201-16M00-00
Required: 1
WASHER, PLATE
$5.06
You save $0.89
$10.19
You save $1.80
$305.06
You save $53.84

51
Yamaha Motors
Propeller Shaft61A-45611-00-00
Required: 1
SHAFT, PROPELLER
$332.99
You save $58.76
$157.42
You save $27.78
$169.15
You save $29.85
$113.13
You save $19.97
$14.53
You save $2.56
$326.02
You save $57.53

57
Yamaha Motors
Cross Pin Ring61A-45633-00-00
Required: 1
RING, CROSS PIN
In stock
Only 1 remaining
$6.29
You save $1.11

58
Yamaha Motors
Free Shaft6H1-45668-00-00
Required: 1
SHAFT, FREE 1
$12.66
You save $2.24

59
Yamaha Motors
Shift Plunger61A-45635-00-00
Required: 2
PLUNGER, SHIFT
In stock
Only 2 remaining
$12.66
You save $2.24

60
Yamaha Motors
Plate Washer90201-02M00-00
Required: 1
WASHER, PLATE
$5.35
You save $0.95
In stock
5+ in stock
$0.42
You save $0.08

62
Yamaha Motors
Compression Spring90501-10M77-00
Required: 1
SPRING, COMPRESSION
$6.71
You save $1.19
In stock
Only 1 remaining
$8.07
You save $1.42

64
Yamaha Motors
Bearing Housing61A-45332-00-94
Required: 1
HOUSING, BEARING
$159.59
You save $28.16
In stock
Only 2 remaining
$73.09
You save $12.90
In stock
Only 1 remaining
$301.07
You save $53.13

67
Yamaha Motors
Plate Washer90201-31M00-00
Required: 1
WASHER, PLATE
$5.61
You save $0.99

68
Yamaha Motors
Shim (T:0.10MM)61A-45577-00-00
Required: 1
SHIM (T:0.10MM)
Supersedes: 61A-45577-00-10
$5.31
You save $0.94

68
Yamaha Motors
Shim (T:0.12MM)61A-45577-10-00
Required: 1
SHIM (T:0.12MM)
Supersedes: 61A-45577-00-12
$5.31
You save $0.94

68
Yamaha Motors
Shim (T:0.15MM)61A-45577-20-00
Required: 1
SHIM (T:0.15MM)
Supersedes: 61A-45577-00-15
$5.31
You save $0.94

68
Yamaha Motors
Shim (T:0.18MM)61A-45577-30-00
Required: 1
SHIM (T:0.18MM)
Supersedes: 61A-45577-00-18
$5.31
You save $0.94

68
Yamaha Motors
Shim (T:0.30MM)61A-45577-40-00
Required: 1
SHIM (T:0.30MM)
Supersedes: 61A-45577-00-30
$5.31
You save $0.94

68
Yamaha Motors
Shim (T:0.40MM)61A-45577-50-00
Required: 1
SHIM (T:0.40MM)
Supersedes: 61A-45577-00-40
$5.31
You save $0.94

68
Yamaha Motors
Shim (T:0.50MM)61A-45577-60-00
Required: 1
SHIM (T:0.50MM)
Supersedes: 61A-45577-00-50
In stock
Only 1 remaining
$5.31
You save $0.94

69
Yamaha Motors
Bearing93315-43061-00
Required: 1
BEARING
Supersedes: 93317-330U5-00
$35.69
You save $6.30
In stock
5+ in stock
$12.03
You save $2.12
In stock
5+ in stock
$5.74
You save $1.01
$6.37
You save $1.12

73
Yamaha Motors
Grease Nipple93700-09M00-00
Required: 1
NIPPLE, GREASE
In stock
5+ in stock
$12.03
You save $2.12

74
Yamaha Motors
Obsolete Yamaha Part61A-45361-01-8D
Required: 1
CAP, LOWER CASING
Supersedes: 61A-45361-00-5B
In stock
Only 1 remaining
$104.55
You save $18.45

75
Yamaha Motors
Bolt97080-08020-00
Required: 2
BOLT, WITH WASHER
Supersedes: 97595-08520-00
$2.47
You save $0.44

76
Yamaha Motors
Seal Damper Guide61A-45376-00-00
Required: 1
GUIDE, SEAL DAMPER
Supersedes: 61A-45376-00-94
$32.68
You save $5.77

77
Yamaha Motors
Water Seal Damper6E5-44365-01-00
Required: 1
.DAMPER, WATER SEAL 1
Supersedes: 6E5-44365-00-00
In stock
5+ in stock
$1.70
You save $0.30

78
Yamaha Motors
Water Pump Housing Cover6E5-44312-00-00
Required: 1
COVER, WATER PUMP HOUSING
In stock
5+ in stock
$2.98
You save $0.52
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
