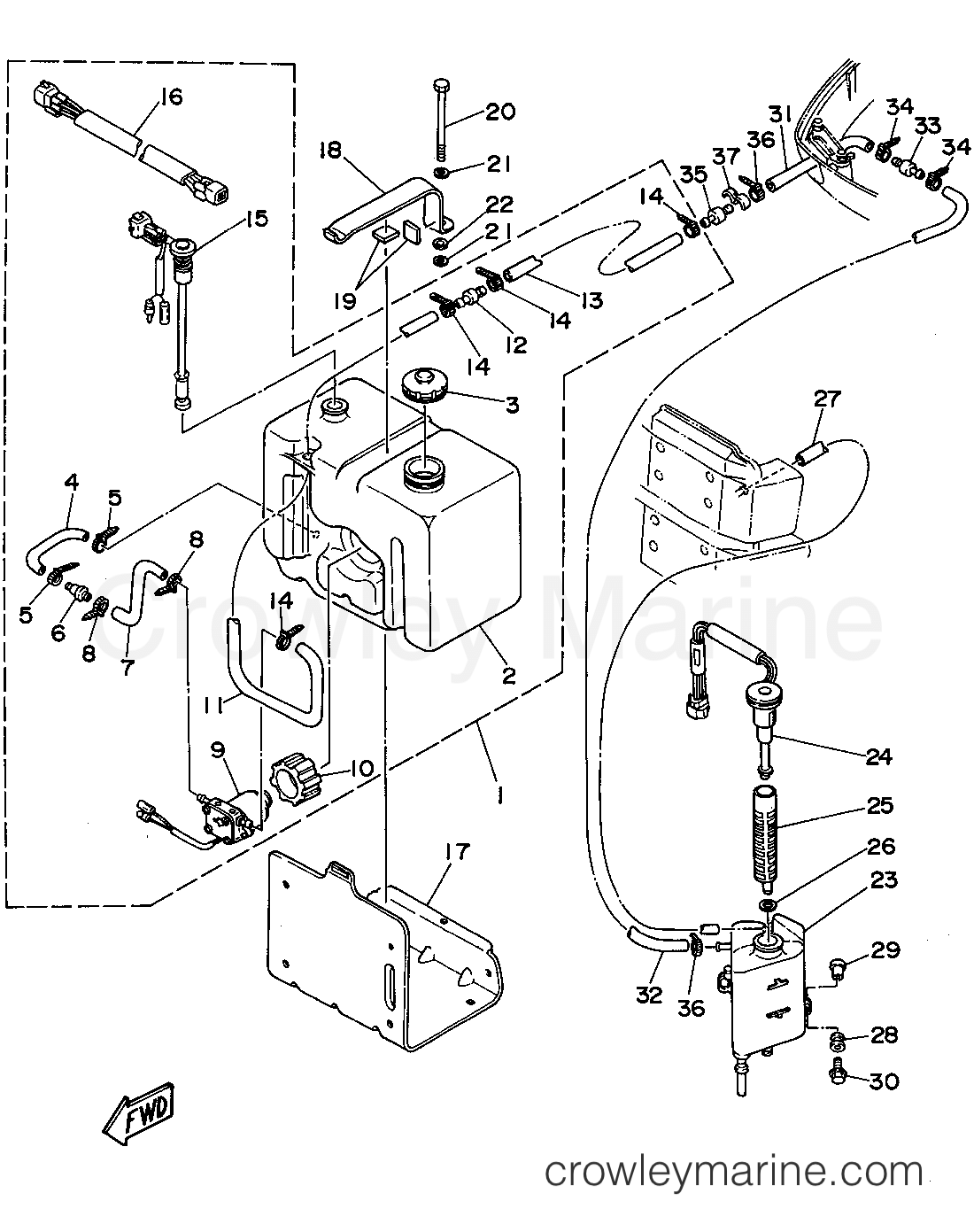

1995 Outboard 175hp - 175TXRT OIL TANK diagram

1
Yamaha Motors
Oil Tank Subassembly6N7-21708-03-00
Required: 1
OIL TANK SUB-ASSEMBLY
$660.11
You save $116.49

1
Yamaha Motors
SUB OIL TANK ASSY.61A-21708-21-00
Required: 1
OIL TANK SUB-ASSY
Supersedes: 61A-21708-03-00
$682.17
You save $120.38

1
Yamaha Motors
SUB OIL TANK ASSY6E5-21708-11-00
Required: 1
OIL TANK SUB-ASSEMBLY
Supersedes: 6E5-21708-07-00
$550.25
You save $97.10
2
Yamaha Motors
Oil Sub Tank6E5-21733-20-00
Required: 1
.SUB TANK, OIL (105L)
Supersedes: 6E5-21733-02-00
$112.03
You save $19.77

3
Yamaha Motors
Oil Tank Cap Assembly6E5-21770-03-00
Required: 1
.OIL TANK CAP ASSY
In stock
5+ in stock
$38.16
You save $9.54
In stock
Only 4 remaining
$10.76
You save $2.69

5
Yamaha Motors
Clamp90465-10098-00
Required: 2
.CLAMP
Supersedes: 90465-11M10-00
In stock
5+ in stock
$2.16
You save $0.54
In stock
5+ in stock
$15.28
You save $3.82
In stock
5+ in stock
$11.44
You save $2.86

8
Yamaha Motors
Clamp90465-10098-00
Required: 2
.CLAMP
Supersedes: 90465-11M10-00
In stock
5+ in stock
$2.16
You save $0.54

9
Yamaha Motors
Oil Feed Pump Assembly6E5-81900-01-00
Required: 1
.OIL FEED PUMP ASSY
In stock
5+ in stock
$194.95
You save $48.40

10
Yamaha Motors
GROMMET, WATER TUBE (UPPER)6E5-81922-01-00
Required: 1
.GROMMET
Supersedes: 6E5-81922-00-00
In stock
5+ in stock
$12.64
You save $3.16
In stock
5+ in stock
$13.56
You save $3.39

12
Yamaha Motors
Joint Pipe6E5-24379-00-00
Required: 1
.PIPE, JOINT 4
In stock
5+ in stock
$3.36
You save $0.84

13
Yamaha Motors
Hose (L8000)90445-11M00-00
Required: 1
.HOSE (L6500)
Supersedes: 90445-11M26-00
$74.28
You save $18.57
In stock
Only 2 remaining
$32.40
You save $8.10

14
Yamaha Motors
Clamp90465-10098-00
Required: 4
.CLAMP
Supersedes: 90465-11M10-00
In stock
5+ in stock
$2.16
You save $0.54

15
Yamaha Motors
Oil Level Gauge Assembly6E5-85720-06-00
Required: 1
.OIL LEVEL GAUGE ASSY
Supersedes: 6E5-85720-04-00
In stock
5+ in stock
$131.95
You save $33.30

16
Yamaha Motors
Lead Wire6R3-85721-80-00
Required: 1
.WIRE, LEAD (L=80M)
$157.95
You save $27.65

16
Yamaha Motors
WIRE LEAD (L=5.0M)6R3-85721-50-00
Required: 1
.WIRE, LEAD (L=50M)
$133.75
You save $23.60

16
Yamaha Motors
Lead Wire6R3-85721-30-00
Required: 1
.WIRE, LEAD (L=30M)
$79.56
You save $19.89

17
Yamaha Motors
Oil Sub Tank Holder6E5-21734-01-33
Required: 1
HOLDER, OIL SUB TANK
$157.95
You save $40.15

18
Yamaha Motors
Damper Bracket6E5-21798-01-33
Required: 1
BRACKET, DAMPER
In stock
Only 1 remaining
$65.36
You save $16.34
$4.92
You save $1.23

20
Yamaha Motors
Bolt97080-06100-00
Required: 1
BOLT, HEXAGON (91201-06100)
Supersedes: 97380-06100-00
$8.32
You save $2.08

21
Yamaha Motors
Plate Washer92990-06600-00
Required: 2
WASHER, PLATE
In stock
5+ in stock
$2.28
You save $0.57

22
Yamaha Motors
U-flange Nut95601-06200-00
Required: 1
NUT, U-FLANGE
$2.63
You save $0.47
$77.04
You save $19.26

24
Yamaha Motors
Oil Level Gauge Assembly6R3-85730-03-00
Required: 1
OIL LEVEL GAUGE ASSY
Supersedes: 6R3-85730-02-00
$188.78
You save $33.31
In stock
5+ in stock
$25.32
You save $6.33

26
Yamaha Motors
Strainer Cover Gasket6E5-13414-00-00
Required: 1
GASKET, STRAINER COVER
In stock
5+ in stock
$2.84
You save $0.71

27
Yamaha Motors
Hose (L700)90445-05M07-00
Required: 1
HOSE (L380)
Supersedes: 90445-05M02-00
In stock
Only 5 remaining
$4.92
You save $1.23

28
Yamaha Motors
DAMPER, IGNITION C6A0-82317-01-00
Required: 3
DAMPER, IGNITION COIL
Supersedes: 6A0-82317-00-00
In stock
Only 5 remaining
$5.68
You save $1.42

29
Yamaha Motors
Collar90387-06119-00
Required: 3
PIPE
Supersedes: 624-42542-00-00
In stock
5+ in stock
$3.84
You save $0.96

30
Yamaha Motors
Bolt with Washer90119-06294-00
Required: 3
BOLT, WITH WASHER
Supersedes: 90119-06M65-00
$1.60
You save $0.40
$8.59
You save $1.52
$40.76
You save $7.19
$30.43
You save $5.37

33
Yamaha Motors
Joint Pipe6E5-24379-00-00
Required: 1
.PIPE, JOINT 4
In stock
5+ in stock
$3.36
You save $0.84

34
Yamaha Motors
Clamp90465-10098-00
Required: 2
CLAMP
Supersedes: 90465-11M10-00
In stock
5+ in stock
$2.16
You save $0.54

35
Yamaha Motors
Joint Pipe6E5-24379-00-00
Required: 1
.PIPE, JOINT 4
In stock
5+ in stock
$3.36
You save $0.84

36
Yamaha Motors
Clamp90465-10098-00
Required: 2
CLAMP
Supersedes: 90465-11M10-00
In stock
5+ in stock
$2.16
You save $0.54
$1.20
You save $0.30
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
