2011 Snowmobile RFX10ST2 - RFX10ST2 (8HL6) [010] ELECTRICAL 1 diagram

1
Yamaha Motors
ENGINE CONTROL UNIT ASSEMBLY8GL-8591A-00-00
Required: 1
ENGINE CONTROL UNIT ASSY
$1006.39
You save $177.60

2
Yamaha Motors
Battery Band2T4-82131-00-00
Required: 1
BAND, BATTERY
$8.49
You save $1.50

3
Yamaha Motors
OIL PRESSURE SWITCH8FP-82504-01-00
Required: 1
OIL PRESSURE SWITCH ASSY
Supersedes: 8FP-82504-00-00
$61.19
You save $10.80

4
Yamaha Motors
SUB-LEAD WIRE8GL-82318-00-00
Required: 1
WIRE, SUB-LEAD
$25.49
You save $4.50

5
Yamaha Motors
Ignition Coil Assembly8ES-82310-00-00
Required: 3
IGNITION COIL ASSY
$147.04
You save $25.95

6
Yamaha Motors
PICK-UP ASSY8GL-81670-01-00
Required: 1
PICK-UP ASSY
Supersedes: 8GL-81670-00-00
$130.04
You save $22.95
$6.37
You save $1.12
$4.67
You save $0.82

9
Yamaha Motors
Bolt (4MY)91317-06016-00
Required: 1
BOLT, HEXAGON SOCKET HEAD
Supersedes: 90110-06161-00
$1.06
You save $0.19

10
Yamaha Motors
Clamp90464-15195-00
Required: 1
CLAMP
Supersedes: 90464-13073-00
$3.75
You save $0.66
$30.59
You save $5.40
$19.54
You save $3.45
$5.52
You save $0.97

14
Yamaha Motors
Rectifier and Regulator1D7-81960-01-00
Required: 1
RECTIFIER & REGULATOR ASSY
Supersedes: 1D7-81960-00-00
$297.49
You save $52.50

15
Yamaha Motors
U Flange Nut95604-06200-00
Required: 2
NUT, SELF-LOCKING
Supersedes: 95602-06200-00
$2.51
You save $0.44

16
Yamaha Motors
Wire Harness Assembly8HK-82590-10-00
Required: 1
WIRE HARNESS ASSY
$504.06
You save $88.95
16
Required: 1
WIRE HARNESS ASSY
Price unavailable

17
Yamaha Motors
Slow Blow FuseJR9-82151-00-00
Required: 1
. FUSE (40A)
Supersedes: 5PS-82151-00-00
$11.47
You save $2.02

18
Yamaha Motors
Fuse (10A)67F-82151-40-00
Required: 2
. FUSE (10A-BL)
Supersedes: 5JJ-82151-30-00
$6.03
You save $1.07

19
Yamaha Motors
Fuse (20A-BL)5JJ-82151-20-00
Required: 3
. FUSE (20A-BL)
$7.22
You save $1.27

20
Yamaha Motors
Fuse (12V/10A)67F-82151-30-00
Required: 4
. FUSE (3A-BL)
Supersedes: 5JJ-82151-50-00
$4.67
You save $0.82
$28.04
You save $4.95
$4.12
You save $0.73
$8.92
You save $1.57
24
Yamaha Motors
Starter Relay5DM-81950-01-00
Required: 1
RELAY ASSY (G8HN-1C4T-DJ-Y52)
Supersedes: 5DM-81950-00-00
In stock
Only 2 remaining
$27.19
You save $4.80
$14.87
You save $2.62
$3.36
You save $0.59
$26.34
You save $4.65
$2.72
You save $0.48

29
Yamaha Motors
TERMINAL COMP8FP-8254B-00-00
Required: 1
TERMINAL COMP.
$147.04
You save $25.95

30
Yamaha Motors
TERMINAL COMP8HK-8254B-00-00
Required: 1
TERMINAL COMP.
$124.94
You save $22.05
$8.92
You save $1.57
$4.67
You save $0.82
$3.75
You save $0.66

34
Yamaha Motors
Clamp90464-15195-00
Required: 7
CLAMP
Supersedes: 90464-13073-00
$3.75
You save $0.66
$8.07
You save $1.42
In stock
Only 1 remaining
$4.67
You save $0.82
$91.79
You save $16.20
$132.59
You save $23.40
$35.69
You save $6.30

40
Yamaha Motors
Clamp90464-15195-00
Required: 1
CLAMP
Supersedes: 90464-13073-00
$3.75
You save $0.66
$8.92
You save $1.57
$3.75
You save $0.66

43
Yamaha Motors
STOP SWITCH ASSEMBLY8H8-82550-01-00
Required: 1
ENGINE STOP SWITCH ASSY
$84.14
You save $14.85
$3.78
You save $0.67

45
Yamaha Motors
Switch Cap8H8-82552-09-00
Required: 1
. CAP, SWITCH
Supersedes: 8H7-82552-01-00
$45.04
You save $7.95

46
Yamaha Motors
SUB-LEAD WIRE8GE-82318-00-00
Required: 1
WIRE, SUB-LEAD
$40.79
You save $7.20
47
Yamaha Motors
Starter Relay5DM-81950-01-00
Required: 1
RELAY ASSY (G8HN-1C4T-DJ-Y52)
Supersedes: 5DM-81950-00-00
In stock
Only 2 remaining
$27.19
You save $4.80
$90.09
You save $15.90

49
Yamaha Motors
Screw With Washer90159-05035-00
Required: 1
SCREW, WITH WASHER
$8.07
You save $1.42
$0.81
You save $0.14
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.

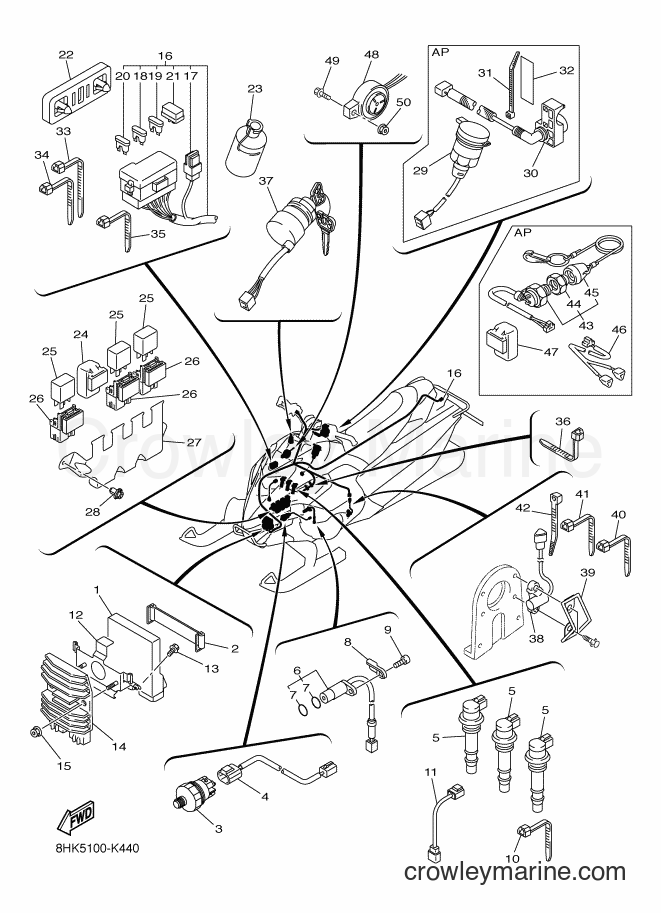

![Yamaha Motors RFX10ST2 (8HL6) [010] - ELECTRICAL 1](https://cdn.crowleymarine.com/yamaha/qw9NrcEk.png)
