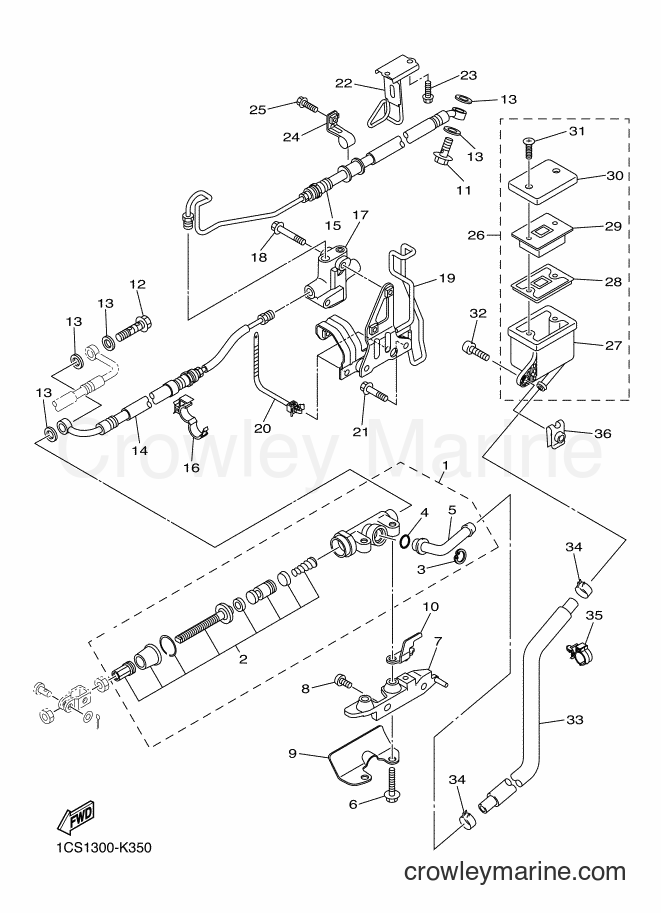

2011 Cruiser XVS1300A - XVS1300A (1CS1) [010] REAR MASTER CYLINDER diagram

Reference numbers in this diagram are listed below — scroll down to order. ALL PARTS LISTED ARE GENUINE OEM.

Drag the image to move around or use the controls below. 🖨 Print this page

Product availability is updated on this page every 24 hours. Add an item to the shopping cart to view its current status
Click on
9
to see part
9
Ships Now
9
Ships Later
9
Out of Stock
Yamaha Motors XVS1300A (1CS1) [010] - REAR MASTER CYLINDER
Change View:
1
Required: 1
RR. MASTER CYLINDER ASSY.
Price unavailable
2
Required: 1
. CYLINDER KIT, MASTER
Price unavailable
Cross Ship
Leaves in 2-5 days
$7.49
$6.37
You save $1.12
More details
Cross Ship
Leaves in 2-5 days
$22.99
$19.54
You save $3.45
More details
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
7
Required: 1
BRACKET, MASTER CYLINDER
Price unavailable
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
Cross Ship
Leaves in 2-5 days
$18.49
$15.72
You save $2.77
More details
10
Required: 1
WASHER, LOCK
Price unavailable
Cross Ship
Leaves in 2-5 days
$10.49
$8.92
You save $1.57
More details
Cross Ship
Leaves in 2-5 days
$13.49
$11.47
You save $2.02
More details
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
14
Required: 1
HOSE, BRAKE 4
Price unavailable
15
Required: 1
HOSE, BRAKE 5
Price unavailable
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
17
Required: 1
VALVE, PROPORTIONING
Price unavailable
Cross Ship
Leaves in 2-5 days
$3.70
$3.15
You save $0.56
More details
19
Required: 1
HOLDER, FUEL PIPE
Price unavailable
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
Cross Ship
Leaves in 2-5 days
$3.90
$3.32
You save $0.58
More details
Cross Ship
Leaves in 2-5 days
$23.99
$20.39
You save $3.60
More details
Cross Ship
Leaves in 2-5 days
$3.90
$3.32
You save $0.58
More details
Cross Ship
Leaves in 2-5 days
$12.49
$10.62
You save $1.87
More details
Cross Ship
Leaves in 2-5 days
$3.90
$3.32
You save $0.58
More details
26
Required: 1
RESERVE TANK ASSY.
Price unavailable
27
Required: 1
. TANK, RESERVOIR
Price unavailable
Cross Ship
Leaves in 2-5 days
$19.99
$16.99
You save $3.00
More details
Cross Ship
Leaves in 2-5 days
$11.99
$10.19
You save $1.80
More details
Cross Ship
Leaves in 2-5 days
$39.99
$33.99
You save $6.00
More details
31
Required: 2
. SCREW, FLAT HEAD
Price unavailable
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
Cross Ship
Leaves in 2-5 days
$62.99
$53.54
You save $9.45
More details
Cross Ship
Leaves in 2-5 days
$9.49
$8.07
You save $1.42
More details
Cross Ship
Leaves in 2-5 days
$8.49
$7.22
You save $1.27
More details
