2006 WaveRunner FX1100B-E - FX1100B-E (F1X7) [020] CONTROL CABLE diagram

1
Yamaha Motors
HANDLE GRIP ASSEMBLYGP7-U157A-00-00
Required: 1
GRIP HANDLE ASSY.
$405.44
You save $71.55

2
Yamaha Motors
HANDLE GRIPGP7-U155C-00-00
Required: 1
. GRIP,HANDLE
$69.69
You save $12.30
$11.89
You save $2.10
$16.14
You save $2.85
$22.94
You save $4.05
$48.44
You save $8.55

7
Yamaha Motors
Plate Washer92990-04600-00
Required: 1
WASHER, PLATE
In stock
Only 1 remaining
$0.84
You save $0.15
$5.94
You save $1.05

9
Yamaha Motors
Pan Head Screw98580-06565-00
Required: 1
SCREW, PAN HEAD
Supersedes: 97880-06065-00
$8.92
You save $1.57

10
Yamaha Motors
Plate Washer92990-06600-00
Required: 1
WASHER, PLATE
In stock
5+ in stock
$2.42
You save $0.43
$1.83
You save $0.32
$5.09
You save $0.90

13
Yamaha Motors
NOZZLE CONTROL CABLEF1B-U153D-01-00
Required: 2
CABLE,NOZZLE CONTROL 2
$199.74
You save $35.25
$7.64
You save $1.35

15
Yamaha Motors
BOLT90110-05908-00
Required: 1
BOLT, HEXAGON SOCKET HEAD
$2.12
You save $0.37
$74.79
You save $13.20

17
Yamaha Motors
CABLE,NOZZLE CONTRF1S-6153E-01-00
Required: 1
CABLE,NOZZLE CONTROL 3
Supersedes: F1S-6153E-00-00
$221.84
You save $39.15
$2.54
You save $0.45

19
Yamaha Motors
NUTF1B-6151S-01-00
Required: 1
. NUT
Supersedes: F1B-6151S-00-00
$12.32
You save $2.17

20
Yamaha Motors
Ball Joint AssemblyF1B-61460-00-00
Required: 1
. BALL JOINT ASSY
$43.34
You save $7.65

21
Yamaha Motors
Remote Control Nozzle 2F0D-U153J-10-00
Required: 1
REMOCON,NOZZLE 2
$86.69
You save $15.30
$29.74
You save $5.25
In stock
Only 2 remaining
$7.64
You save $1.35

24
Yamaha Motors
BASE, REMOCON.F0X-U4958-00-00
Required: 1
BASE, REMOCON.
$7.22
You save $1.27
In stock
Only 2 remaining
$5.94
You save $1.05
In stock
Only 2 remaining
$7.64
You save $1.35
In stock
Only 1 remaining
$0.64
You save $0.11

28
Yamaha Motors
CABLE, STEERINGF1S-61481-02-00
Required: 1
CABLE, STEERING
Supersedes: F1S-61481-00-00
$427.12
You save $75.37
$2.54
You save $0.45

30
Yamaha Motors
NUTF1B-6151S-01-00
Required: 1
. NUT
Supersedes: F1B-6151S-00-00
$12.32
You save $2.17

31
Yamaha Motors
JOINT BALL STUDF1B-61461-02-00
Required: 1
. STUD, JOINT BALL
$81.59
You save $14.40
32
Yamaha Motors
JOINT BALL SHAFTGK5-U146F-00-00
Required: 1
SHAFT,JOINT BALL
$30.59
You save $5.40
33
Yamaha Motors
WASHER90201-06906-00
Required: 2
WASHER, PLATE
In stock
Only 1 remaining
$2.97
You save $0.52
$5.09
You save $0.90

35
Yamaha Motors
REMOCON. LEVER ASSY.F1X-6134A-03-00
Required: 1
REMOCON. LEVER ASSY.
Supersedes: F1X-6134A-01-00
$416.49
You save $73.50
In stock
5+ in stock
$3.49
You save $0.62
In stock
Only 2 remaining
$7.64
You save $1.35

38
Yamaha Motors
PLATE WASHER (90201-06802-00)90201-06801-00
Required: 3
WASHER, PLATE
Supersedes: 90201-06802-00
$3.61
You save $0.64

39
Yamaha Motors
STOPPER CABLE BRACKETF1X-61467-01-00
Required: 1
BRACKET,STOPPER CABLE
$73.09
You save $12.90

40
Yamaha Motors
Bolt with Washer90119-08826-00
Required: 1
BOLT, WITH WASHER
$9.34
You save $1.65

41
Yamaha Motors
CABLE,REVERSEF1B-6149C-03-00
Required: 1
CABLE,REVERSE
Supersedes: F1B-6149C-02-00
$306.84
You save $54.15
$2.54
You save $0.45

43
Yamaha Motors
NUTF1B-6151S-01-00
Required: 1
. NUT
Supersedes: F1B-6151S-00-00
$12.32
You save $2.17

44
Yamaha Motors
Ball Joint AssemblyF1B-61460-00-00
Required: 1
. BALL JOINT ASSY
$43.34
You save $7.65

45
Yamaha Motors
Ball Joint AssemblyF1B-61460-00-00
Required: 1
BALL JOINT ASSY
$43.34
You save $7.65

46
Yamaha Motors
Cable StopperGH1-61468-01-00
Required: 1
STOPPER, CABLE
$7.64
You save $1.35

47
Yamaha Motors
STOPPER HOLDERGU5-6146K-10-00
Required: 1
HOLDER, STOPPER
$74.79
You save $13.20
In stock
Only 2 remaining
$7.64
You save $1.35
$15.72
You save $2.77
$14.44
You save $2.55
$6.79
You save $1.20
In stock
Only 4 remaining
$5.09
You save $0.90
$11.89
You save $2.10

54
Yamaha Motors
Clamp90600-91736-00
Required: 1
CLAMP COMP.
Supersedes: 90600-917U4-00
$8.07
You save $1.42
In stock
Only 4 remaining
$5.09
You save $0.90
$5.94
You save $1.05
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.

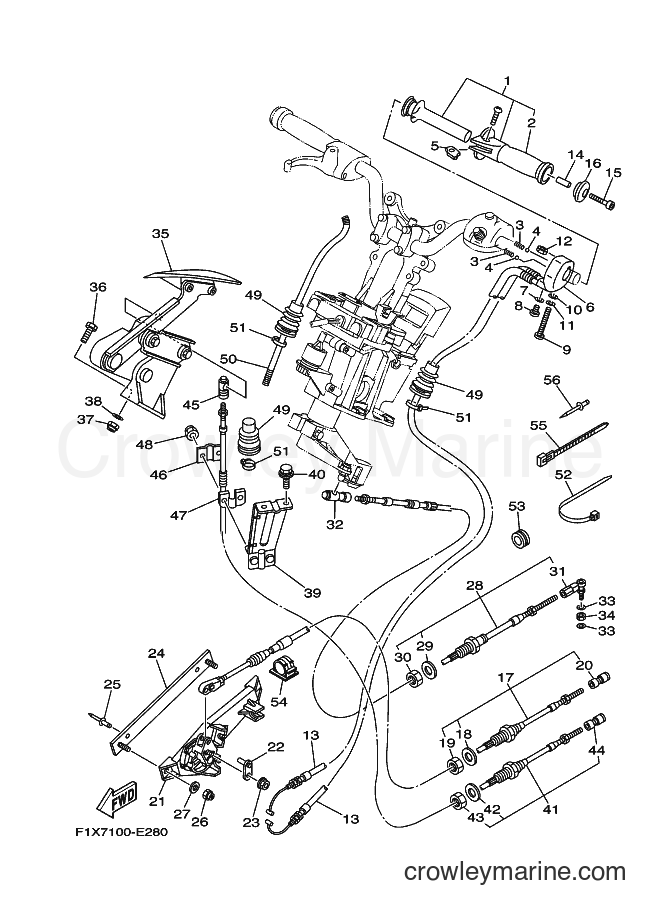

![Yamaha Motors FX1100B-E (F1X7) [020] - CONTROL CABLE](https://cdn.crowleymarine.com/yamaha/kG0bEwRp.png)
