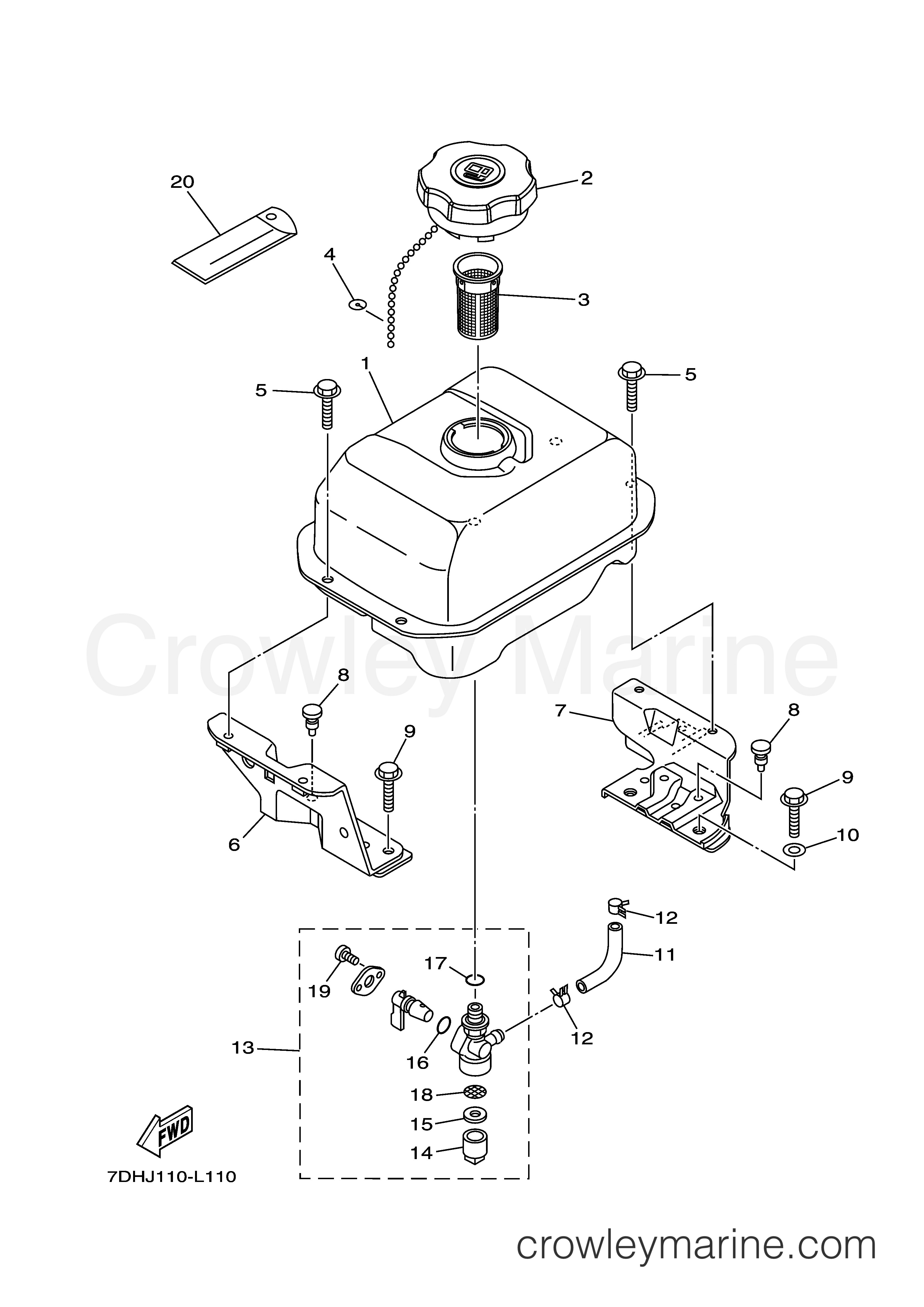

2004 UTV 175 - MZ175AAIA6 FUEL TANK diagram

1
Yamaha Motors
Fuel Tank Complete7CN-F4110-40-00
Required: 1
FUEL TANK COMP.
$173.39
You save $30.60

2
Yamaha Motors
COMMUTATOR END CAP ASSEMBLY7HC-F4610-00-00
Required: 1
CAP ASSY
Supersedes: 7CT-F4610-00-00
$93.49
You save $16.50
$18.69
You save $3.30

4
Yamaha Motors
Special Washer7CT-F1757-00-00
Required: 1
WASHER, SPECIAL 1
$2.85
You save $0.50

5
Yamaha Motors
Flange Bolt95817-06012-00
Required: 4
BOLT, FLANGE
Supersedes: 95822-06012-00
In stock
5+ in stock
$1.66
You save $0.29

6
Yamaha Motors
Fuel Tank Stay7CN-F4115-00-00
Required: 1
STAY, FUEL TANK 1
$22.09
You save $3.90

7
Yamaha Motors
Fuel Tank Stay7CN-F4116-00-00
Required: 1
STAY, FUEL TANK 2
$22.94
You save $4.05
$1.91
You save $0.34
$0.26
You save $0.05

10
Yamaha Motors
Plate Washer90201-08826-00
Required: 3
WASHER, PLATE
$3.27
You save $0.58

11
Yamaha Motors
Fuel Pipe 17BN-F4311-01-00
Required: 1
PIPE, FUEL 1
Supersedes: 7BN-F4311-00-00
$7.64
You save $1.35

12
Yamaha Motors
Clip90467-09120-00
Required: 2
CLIP
Supersedes: 90467-09806-00
$7.22
You save $1.27

13
Yamaha Motors
Fuel Cock Assembly7CN-F4500-01-00
Required: 1
FUEL COCK ASSY 1
Supersedes: 7CN-F4500-00-00
$30.59
You save $5.40
$3.15
You save $0.56

15
Yamaha Motors
Tank Cap Gasket4X8-24565-10-00
Required: 1
.GASKET
Supersedes: 4X8-24565-00-00
In stock
Only 5 remaining
$6.79
You save $1.20
$3.34
You save $0.59

17
Yamaha Motors
Tank Cap Gasket7NJ-24532-10-00
Required: 1
.GASKET
Supersedes: 7NJ-24532-00-00
$1.57
You save $0.28
18
Yamaha Motors
Filter Net7NJ-24515-01-00
Required: 1
.NET, FILTER 2
$2.62
You save $0.46

19
Yamaha Motors
PAN SCREW98517-03008-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98507-03008-00
$2.72
You save $0.48
$3.82
You save $0.68
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
