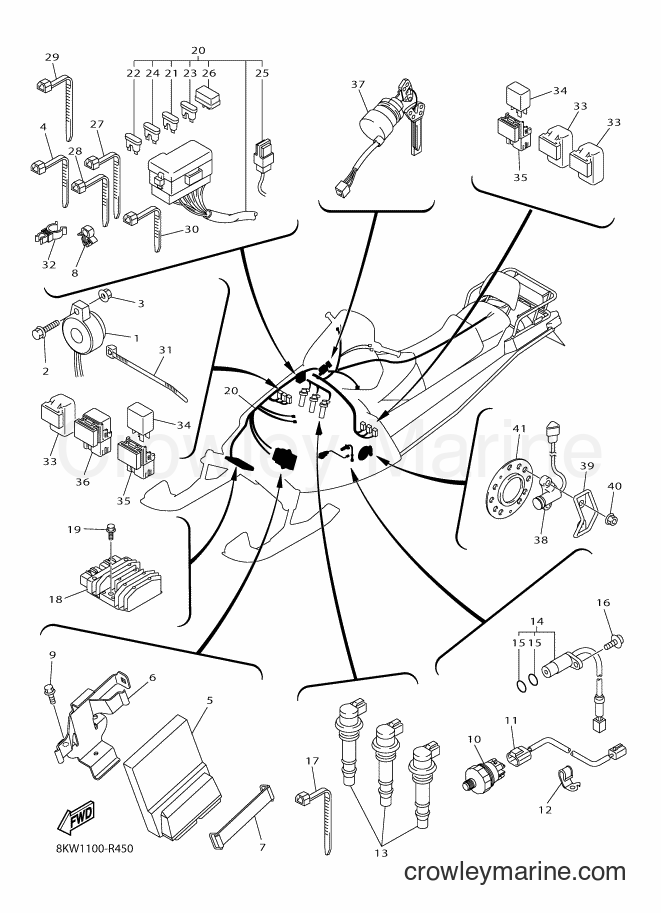

2016 Snowmobile VK10F - VK10F (8KW2) [020] ELECTRICAL 1 diagram
$90.09
You save $15.90

2
Yamaha Motors
Screw With Washer90159-05035-00
Required: 1
SCREW, WITH WASHER
$8.07
You save $1.42
$0.81
You save $0.14

4
Yamaha Motors
Clamp90464-15195-00
Required: 1
CLAMP
Supersedes: 90464-13073-00
$3.75
You save $0.66

5
Yamaha Motors
ENGINE CONTROL UNIT ASSEMBLY8KW-8591A-00-00
Required: 1
ENGINE CONTROL UNIT ASSY
$878.89
You save $155.10

6
Yamaha Motors
Unit Bracket8KW-85991-00-00
Required: 1
BRACKET, UNIT
$25.49
You save $4.50

7
Yamaha Motors
Battery Band2T4-82131-00-00
Required: 1
BAND, BATTERY
$8.49
You save $1.50
$1.87
You save $0.33
$0.08
You save $0.01

10
Yamaha Motors
OIL PRESSURE SWITCH8FP-82504-01-00
Required: 1
OIL PRESSURE SWITCH ASSY
Supersedes: 8FP-82504-00-00
$61.19
You save $10.80

11
Yamaha Motors
SUB-LEAD WIRE8GL-82318-00-00
Required: 1
WIRE, SUB-LEAD
$25.49
You save $4.50
$5.52
You save $0.97

13
Yamaha Motors
Ignition Coil Assembly8ES-82310-00-00
Required: 3
IGNITION COIL ASSY
$147.04
You save $25.95

14
Yamaha Motors
PICK-UP ASSY8GL-81670-01-00
Required: 1
PICK-UP ASSY
Supersedes: 8GL-81670-00-00
$130.04
You save $22.95
$6.37
You save $1.12

16
Yamaha Motors
Hexagon Socket Bolt90110-06219-00
Required: 1
BOLT, HEXAGON SOCKET HEAD
Supersedes: 90110-06218-00
$7.22
You save $1.27

17
Yamaha Motors
Clamp90464-15195-00
Required: 1
CLAMP
Supersedes: 90464-13073-00
$3.75
You save $0.66

18
Yamaha Motors
Rectifier and Regulator1D7-81960-01-00
Required: 1
RECTIFIER & REGULATOR ASSY
$297.49
You save $52.50
$1.69
You save $0.30

20
Yamaha Motors
Wire Harness Assembly8KW-82590-00-00
Required: 1
WIRE HARNESS ASSY
$810.89
You save $143.10

21
Yamaha Motors
Fuse (12V/10A)67F-82151-30-00
Required: 3
. FUSE (3A-BL)
Supersedes: 5JJ-82151-50-00
$4.67
You save $0.82

22
Yamaha Motors
Fuse (10A)67F-82151-40-00
Required: 2
. FUSE (10A-BL)
Supersedes: 5JJ-82151-30-00
$6.03
You save $1.07
23
Yamaha Motors
Fuse (15A)67F-82151-50-00
Required: 3
. FUSE (15A-BL)
Supersedes: 5JJ-82151-10-00
$3.44
You save $0.61

24
Yamaha Motors
Fuse (20A-BL)5JJ-82151-20-00
Required: 2
. FUSE (20A-BL)
$7.22
You save $1.27

25
Yamaha Motors
Slow Blow FuseJR9-82151-00-00
Required: 1
. FUSE (40A)
Supersedes: 5PS-82151-00-00
$11.47
You save $2.02
$28.04
You save $4.95
$3.75
You save $0.66

28
Yamaha Motors
Clamp90464-15195-00
Required: 3
CLAMP
Supersedes: 90464-13073-00
$3.75
You save $0.66
In stock
Only 1 remaining
$4.67
You save $0.82
$8.07
You save $1.42
$8.92
You save $1.57
$3.27
You save $0.58
33
Yamaha Motors
Starter Relay5DM-81950-01-00
Required: 3
RELAY ASSY (G8HN-1C4T-DJ-Y52)
Supersedes: 5DM-81950-00-00
In stock
Only 2 remaining
$27.19
You save $4.80
34
Yamaha Motors
Relay Assembly8HG-81951-10-00
Required: 2
RELAY ASSY (8HG-10)
$14.87
You save $2.62
$3.36
You save $0.59

36
Yamaha Motors
Starter Relay8GN-81950-00-00
Required: 1
RELAY ASSY (8GN-00)
$28.89
You save $5.10
$96.89
You save $17.10
$158.94
You save $28.05
$35.69
You save $6.30

40
Yamaha Motors
LOCK NUT95717-08300-00
Required: 4
NUT, NYLON
Supersedes: 95702-08300-00
$2.59
You save $0.46

41
Yamaha Motors
FRONT AXLE HOUSING8EK-47551-00-00
Required: 1
HOUSING, FRONT AXLE
$10.19
You save $1.80
