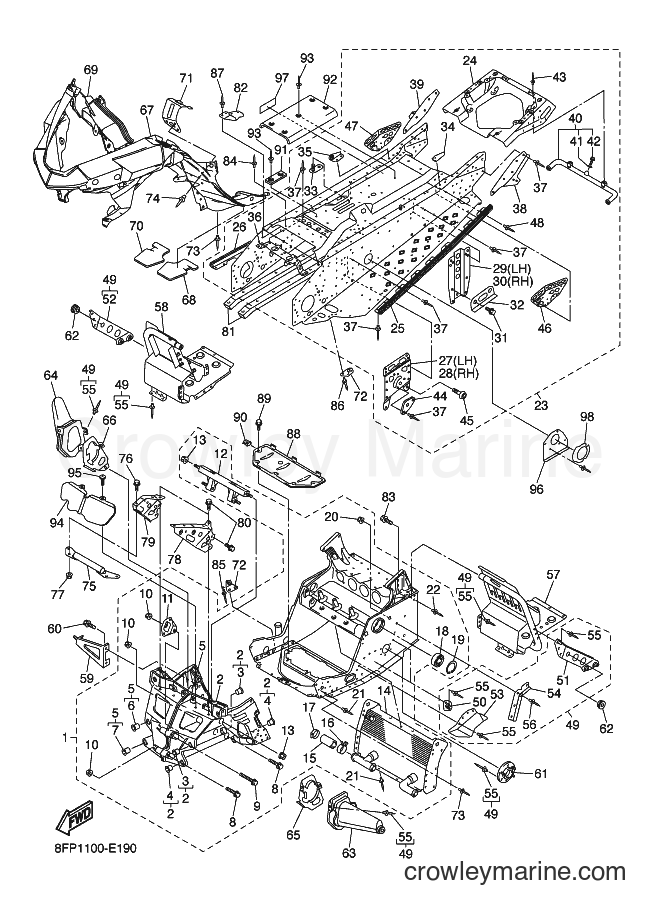

2006 Snowmobile RX10 - RX10 (8FP1) [020] FRAME diagram

1
Yamaha Motors
Front Frame Comp8FP-21940-01-00
Required: 1
FRONT FRAME COMP.
Supersedes: 8FP-21940-00-00
$1821.54
You save $321.45

2
Yamaha Motors
Bulkhead8FA-W2197-13-00
Required: 1
. BULKHEAD
Supersedes: 8FA-W2197-11-00
$404.59
You save $71.40

3
Yamaha Motors
Solid Bushing90381-15001-00
Required: 2
. . BUSH, SOLID
$5.52
You save $0.97
4
Yamaha Motors
Solid Bushing90381-16004-00
Required: 2
. . BUSH, SOLID
Supersedes: 90381-16001-00
$15.72
You save $2.77

5
Yamaha Motors
8FA-2191E-19-008FA-W2198-13-00
Required: 1
. BULKHEAD 2
Supersedes: 8FA-W2198-11-00
$424.99
You save $75.00

6
Yamaha Motors
Solid Bushing90381-15001-00
Required: 2
. . BUSH, SOLID
$5.52
You save $0.97
7
Yamaha Motors
Solid Bushing90381-16004-00
Required: 2
. . BUSH, SOLID
Supersedes: 90381-16001-00
$15.72
You save $2.77

8
Yamaha Motors
Flange Bolt95817-08060-00
Required: 3
. BOLT, FLANGE
Supersedes: 95827-08060-00
$4.08
You save $0.72

9
Yamaha Motors
Flange Bolt90105-084A1-00
Required: 1
. BOLT, FLANGE
Supersedes: 95827-08065-00
$9.77
You save $1.72

10
Yamaha Motors
Self Locking Nut90185-08169-00
Required: 4
. NUT, SELF-LOCKING
Supersedes: 95607-08200-00
$8.07
You save $1.42

11
Yamaha Motors
REGULATOR BRACKET8FA-2128A-01-00
Required: 1
. BRACKET, REGULATOR
Supersedes: 8FA-2128A-00-00
$8.92
You save $1.57

12
Yamaha Motors
STEERING BRACKET8FG-21947-00-00
Required: 1
. BRACKET, STEERING 1
$155.54
You save $27.45
13
Yamaha Motors
Self-Locking Nut95607-10200-00
Required: 4
. NUT, U FLANGE
In stock
5+ in stock
$3.53
You save $0.62

14
Yamaha Motors
Heat Exchanger Assembly8FA-12440-00-00
Required: 1
. HEAT EXCHANGER ASSY
$640.04
You save $112.95
$8.07
You save $1.42
$15.72
You save $2.77

17
Yamaha Motors
Hose Clamp Assembly90450-35001-00
Required: 1
. HOSE CLAMP ASSY
$5.52
You save $0.97
$66.29
You save $11.70
$8.07
You save $1.42

20
Yamaha Motors
Self Locking Nut90185-08169-00
Required: 1
. NUT, SELF-LOCKING
Supersedes: 95607-08200-00
$8.07
You save $1.42

21
Yamaha Motors
Blind Rivet90267-47195-00
Required: 61
. RIVET, BLIND
$3.57
You save $0.63

22
Yamaha Motors
Blind Rivet90267-48016-00
Required: 6
. RIVET, BLIND
$9.77
You save $1.72

23
Yamaha Motors
REAR FRAME COMP.8FP-21950-02-00
Required: 1
REAR FRAME COMP.
Supersedes: 8FP-21950-00-00
$2171.74
You save $383.25

24
Yamaha Motors
FRAME REINFORCEMENT8FA-W2199-10-00
Required: 1
. REINEFORCEMENT, FRAME REAR 1
$1805.39
You save $318.60

25
Yamaha Motors
FOOTREST REINFORCEMENT8FU-21926-00-00
Required: 1
. REINFORCEMENT, FOOTREST 1
$184.44
You save $32.55

26
Yamaha Motors
FOOTREST REINFORCEMENT8FU-21936-00-00
Required: 1
. REINFORCEMENT, FOOTREST 2
$184.44
You save $32.55

27
Yamaha Motors
MAIN TRACK BRACKET8FU-21943-00-00
Required: 1
. BRACKET, MAIN TRACK 1
$33.14
You save $5.85

28
Yamaha Motors
MAIN TRACK BRACKET8FU-21953-00-00
Required: 1
. BRACKET, MAIN TRACK 2
$28.89
You save $5.10

29
Yamaha Motors
RR TRACK SUSPENSION BRACKET8FP-21944-00-00
Required: 1
. BRACKET, RR.TRACK SUSPENTION 1
$41.64
You save $7.35

30
Yamaha Motors
RR TRACK SUSPENSION BRACKET8FP-21954-00-00
Required: 1
. BRACKET, RR.TRACK SUSPENTION 2
$29.74
You save $5.25
-50%

31
Yamaha Motors
Flange Bolt95817-10020-00
Required: 4
. BOLT, FLANGE
In stock
Only 2 remaining
$4.75
You save $4.75
$8.49
You save $1.50

33
Yamaha Motors
FUEL TANK BRACKET8CR-2194N-00-00
Required: 2
. BRACKET, FUEL TANK 1
$3.10
You save $0.55
$3.57
You save $0.63
$3.57
You save $0.63

36
Yamaha Motors
Muffler Protector8FA-2194H-01-00
Required: 1
. PROTECTOR, MUFFLER
$67.14
You save $11.85

37
Yamaha Motors
Blind Rivet90267-47186-00
Required: 1
. RIVET, BLIND
$2.72
You save $0.48
$18.69
You save $3.30
$18.69
You save $3.30

40
Yamaha Motors
Heat Exchanger Assembly8FU-1241A-00-00
Required: 1
. HEAT EXCHANGER ASSY 4
$189.54
You save $33.45

41
Yamaha Motors
Seal Washer90210-06006-00
Required: 1
. . WASHER, SEAL
$8.92
You save $1.57

42
Yamaha Motors
95817-06016-0090105-06010-00
Required: 1
. . BOLT, FLANGE
Supersedes: 95817-06016-00
$1.49
You save $0.26

43
Yamaha Motors
Blind Rivet90267-48095-00
Required: 2
. RIVET, BLIND
$2.29
You save $0.41

44
Yamaha Motors
Bracket8FP-21919-00-00
Required: 2
. BRACKET, MAIN TRACK 3
$5.52
You save $0.97

45
Yamaha Motors
Button head bolt92017-10020-00
Required: 2
. BOLT, BUTTON HEAD
$8.07
You save $1.42

46
Yamaha Motors
SUBFRAME REINFORECMENT8FP-21928-00-00
Required: 1
. REINF., SUB FRAME 1
$28.04
You save $4.95

47
Yamaha Motors
SUB FRAME REINFORCEMENT8FP-21938-00-00
Required: 1
. REINF., SUB FRAME 2
$28.04
You save $4.95

48
Yamaha Motors
Blind Rivet90267-47195-00
Required: 2
. RIVET, BLIND
$3.57
You save $0.63

49
Yamaha Motors
Frame Connection Kit8FP-W2195-01-00
Required: 1
FRAME CONNECTION KIT
Supersedes: 8FP-W2195-00-00
$161.49
You save $28.50

50
Yamaha Motors
Chain Housing Bracket8CR-21939-01-00
Required: 2
. BRACKET, CHAIN HOUSING
$5.52
You save $0.97

51
Yamaha Motors
BRACKET8FP-2196M-01-00
Required: 1
. BRACKET, 5
Supersedes: 8FP-2196M-00-00
$26.34
You save $4.65

52
Yamaha Motors
BRACKET 68FP-2197M-01-00
Required: 1
. BRACKET, 6
Supersedes: 8FP-2197M-00-00
$26.34
You save $4.65

53
Yamaha Motors
Cover 28FP-2198G-01-00
Required: 1
. COVER 2
Supersedes: 8FP-2198G-00-00
$22.09
You save $3.90

54
Yamaha Motors
Wireharness Clamp8FA-21999-00-00
Required: 1
. CLAMP, WIREHARNESS
$9.34
You save $1.65

55
Yamaha Motors
Blind Rivet90267-47195-00
Required: 80
. RIVET, BLIND
$3.57
You save $0.63

56
Yamaha Motors
Blind Rivet90267-48018-00
Required: 4
. RIVET, BLIND
$8.92
You save $1.57

57
Yamaha Motors
FOOTREST COMP. 18FP-21960-01-00
Required: 1
FOOTREST COMP. 1
Supersedes: 8FP-21960-00-00
$192.94
You save $34.05

58
Yamaha Motors
FOOTREST COMP. 28FP-21970-00-00
Required: 1
FOOTREST COMP. 2
$250.74
You save $44.25

59
Yamaha Motors
OIL TANK BRACKET8ES-2193E-00-00
Required: 1
BRACKET, OIL TANK 1
$20.39
You save $3.60

60
Yamaha Motors
Flange Bolt95817-08014-00
Required: 2
BOLT, FLANGE
Supersedes: 95827-08014-00
$2.13
You save $0.38

61
Yamaha Motors
Reinforcement Sub Housing Assembly8EK-21920-01-00
Required: 1
HOUSING, REINF SUB-ASSY(L.H)
$18.69
You save $3.30
$4.67
You save $0.82

63
Yamaha Motors
Cover8FU-2198F-01-00
Required: 1
COVER 1
Supersedes: 8FU-2198F-00-00
$29.74
You save $5.25

64
Yamaha Motors
Cover8FU-2198J-01-00
Required: 1
COVER 3
Supersedes: 8FU-2198J-00-00
$29.74
You save $5.25

65
Yamaha Motors
STEERING BRACKET PLATE8FU-2195E-01-00
Required: 1
PLATE, STRG BRACKET 1
$11.47
You save $2.02

66
Yamaha Motors
STEERING BRACKET PLATE8FU-2195F-01-00
Required: 1
PLATE, STRG BRACKET 2
$11.47
You save $2.02

67
Yamaha Motors
Frame Under8FP-2196A-02-00
Required: 1
FRAME UNDER 1
Supersedes: 8FP-2196A-00-00
$61.19
You save $10.80
$6.79
You save $1.20

69
Yamaha Motors
UNDER FRAME8FP-2196E-02-00
Required: 1
FRAME, UNDER 2
Supersedes: 8FP-2196E-00-00
$61.19
You save $10.80
$6.79
You save $1.20

71
Yamaha Motors
Guard Fitting Bracket8FP-21972-00-00
Required: 1
BRACKET, GUARD FITTING
$35.69
You save $6.30
$6.37
You save $1.12
$8.92
You save $1.57
-50%
In stock
5+ in stock
$1.48
You save $1.48

75
Yamaha Motors
BRKT. ,FR. FOOD8FP-21979-00-00
Required: 1
BRKT. ,FR. FOOD
$88.39
You save $15.60

76
Yamaha Motors
Flange Bolt95817-06014-00
Required: 4
BOLT, FLANGE
Supersedes: 95827-06014-00
In stock
Only 1 remaining
$3.31
You save $-0.51
$0.85
You save $0.15

78
Yamaha Motors
Front Bracket8FA-21949-00-00
Required: 1
BRACKET, FRONT
$59.49
You save $10.50

79
Yamaha Motors
FRONT BUMPER BRACKET8FA-21959-00-00
Required: 1
BRACKET, FRONT BUMPER
$55.24
You save $9.75
$1.36
You save $0.24

81
Yamaha Motors
FRAME PROTECTOR8FA-21978-01-00
Required: 2
PROTECTOR, FRAME
$56.94
You save $10.05
$20.39
You save $3.60
-50%
83
Yamaha Motors
Flange Bolt95817-08020-00
Required: 2
BOLT, FLANGE
Supersedes: 95827-08020-00
In stock
Only 1 remaining
$5.25
You save $5.25

84
Yamaha Motors
Blind Rivet90267-47186-00
Required: 16
RIVET, BLIND
Supersedes: 90267-48169-00
$2.72
You save $0.48
$3.06
You save $0.54
$2.29
You save $0.41
$3.57
You save $0.63

88
Yamaha Motors
FRAME PROTECTOR8FA-2197E-01-00
Required: 1
PROTECTOR, FRAME
$33.14
You save $5.85
$8.07
You save $1.42
90
Yamaha Motors
Spring Nut (4ES)90183-06069-00
Required: 5
NUT, SPRING
Supersedes: 90183-06053-00
In stock
Only 2 remaining
$6.37
You save $1.12
$3.61
You save $0.64
$43.34
You save $7.65
$3.02
You save $0.53
$31.44
You save $5.55

95
Yamaha Motors
ROUND HEAD SCREW90150-06015-00
Required: 2
SCREW, ROUND HEAD
$3.40
You save $0.60
$28.04
You save $4.95

97
Yamaha Motors
EPA OFFROAD PLATE8FP-2179D-00-00
Required: 1
PLETE, EPA OFFROAD 2
$3.40
You save $0.60
$25.49
You save $4.50
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
