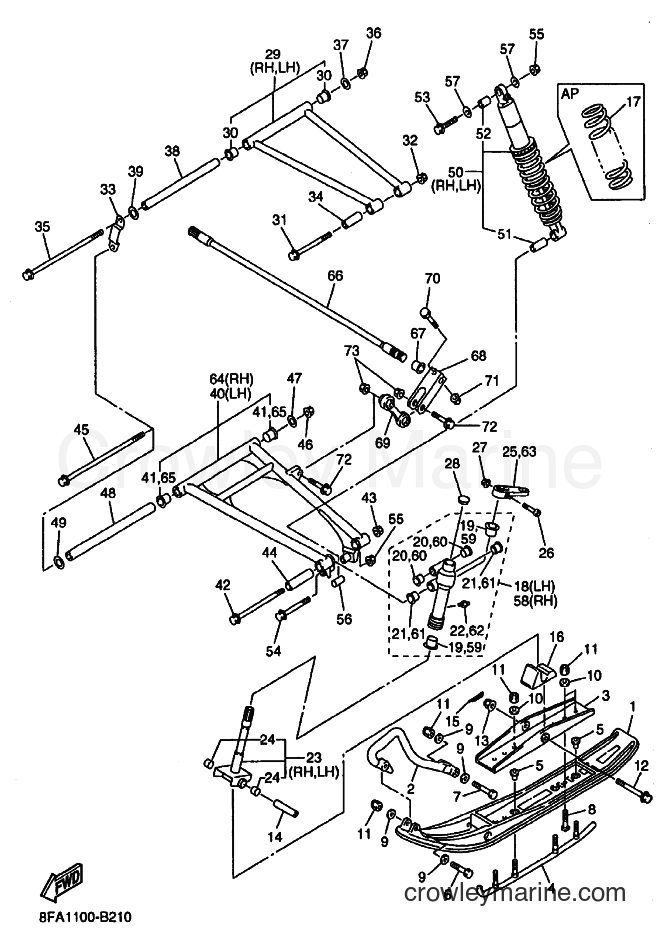

2003 Snowmobile RX10MS - RX10MS (8EV1) [020] SKI diagram

1
Yamaha Motors
Ski8EN-23711-00-BK
Required: 2
SKI 1
Supersedes: 8EN-F3711-00-00
$72.21
You save $12.74

2
Yamaha Motors
BLACK 8DM HANDLE PLA8DM-23712-00-BK
Required: 2
REINFORCEMENT, HEAD
Supersedes: 8DM-F3712-00-00
$22.09
You save $3.90

3
Yamaha Motors
SADDLE8DM-23766-00-00
Required: 2
SADDLE 1
Supersedes: 8EK-F3766-00-00
$27.17
You save $4.79

4
Yamaha Motors
SMA-F3731-EN-008EN-23731-00-XX
Required: 2
RUNNER 1
Supersedes: 8EN-F3731-00-00
$62.01
You save $10.94
$6.79
You save $1.20
$2.42
You save $0.43

7
Yamaha Motors
BOLT97027-08100-00
Required: 2
BOLT
Supersedes: 9702M-08100-00
$5.52
You save $0.97
$11.47
You save $2.02

9
Yamaha Motors
Plate Washer90201-08784-00
Required: 8
WASHER, PLATE
$2.98
You save $0.52
$4.67
You save $0.82

11
Yamaha Motors
LOCK NUT95717-08300-00
Required: 16
NUT, NYLON
Supersedes: 9570M-08300-00
$2.59
You save $0.46
$11.04
You save $1.95
In stock
5+ in stock
$3.53
You save $0.62
$23.79
You save $4.20
$1.69
You save $0.30
$27.19
You save $4.80

17
Yamaha Motors
Spring Assembly 1 (K=1.7)8FA-23760-20-00
Required: 1
SPRING ASSY 1 (K=17N/MM)
$155.54
You save $27.45

17
Yamaha Motors
Spring Assembly K=2.18FA-23760-00-00
Required: 1
SPRING ASSY 1 (K=21N/MM)
$155.54
You save $27.45

17
Yamaha Motors
Spring Assembly 1 (K=1.9)8FA-23760-10-00
Required: 1
SPRING ASSY 1 (K=19N/MM)
$155.54
You save $27.45

18
Yamaha Motors
STEERING KNUCKLE ASSEMBLY8FA-23501-01-00
Required: 1
STEERING KNUCKLE ASSY (LEFT)
Supersedes: 8FA-23501-00-00
$239.69
You save $42.30
$8.92
You save $1.57

20
Yamaha Motors
SOLID BUSH90381-15088-00
Required: 2
. BUSH, SOLID
$20.39
You save $3.60

21
Yamaha Motors
Solid Bushing90381-18N51-00
Required: 2
. BUSH, SOLID
Supersedes: 90381-18N50-00
$10.62
You save $1.87

22
Yamaha Motors
Grease Nipple93700-06M03-00
Required: 1
. NIPPLE, GREASE
Supersedes: 93700-06004-00
In stock
5+ in stock
$7.01
You save $1.24

23
Yamaha Motors
SKI ASSEMBLY COLUMN8FG-23803-00-00
Required: 2
COLUMN, SKI ASSY
Supersedes: 8FA-23803-00-00
$200.59
You save $35.40

24
Yamaha Motors
BIMETAL FROM BUSH90384-16251-00
Required: 2
. BUSH, BIMETAL FORMED
$7.22
You save $1.27

25
Yamaha Motors
Outside Arm8FA-23851-00-00
Required: 1
ARM, OUTSIDE 1
$110.49
You save $19.50
$8.07
You save $1.42

27
Yamaha Motors
Self Locking Nut90185-08169-00
Required: 2
NUT, SELF-LOCKING
Supersedes: 95607-08200-00
$8.07
You save $1.42
$6.37
You save $1.12

29
Yamaha Motors
Front Upper Arm Comp8FA-23540-00-00
Required: 2
FRONT UPPER ARM COMP. (LEFT)
$136.84
You save $24.15

29
Yamaha Motors
Front Upper Arm Comp8EP-23540-00-00
Required: 2
FRONT UPPER ARM COMP. (LEFT)
$82.44
You save $14.55

30
Yamaha Motors
SOLID BUSH90381-15088-00
Required: 2
. BUSH, SOLID
$20.39
You save $3.60
$8.07
You save $1.42
In stock
5+ in stock
$3.53
You save $0.62
$5.09
You save $0.90

34
Yamaha Motors
COLLAR90387-10099-00
Required: 2
COLLAR
Supersedes: 90387-10N58-00
$19.54
You save $3.45
$16.57
You save $2.92
In stock
5+ in stock
$3.53
You save $0.62

37
Yamaha Motors
Plain Washer90201-106F2-00
Required: 2
WASHER, PLATE
$9.77
You save $1.72
$22.09
You save $3.90
$2.21
You save $0.39

40
Yamaha Motors
FRONT LOWER ARM COMP8FG-23570-00-00
Required: 1
FRONT LOWER ARM COMP. (LEFT)
Supersedes: 8FA-23570-00-00
$290.69
You save $51.30

40
Yamaha Motors
FRONT LOWER ARM COMP8EP-23570-01-00
Required: 1
FRONT LOWER ARM COMP. (LEFT)
Supersedes: 8EP-23570-00-00
$307.69
You save $54.30
$9.77
You save $1.72
$16.57
You save $2.92
43
Yamaha Motors
FLANGE NUT95607-12200-00
Required: 2
NUT, SELF-LOCKING
$5.52
You save $0.97
In stock
Only 1 remaining
$17.84
You save $3.15
$14.02
You save $2.47
In stock
5+ in stock
$3.53
You save $0.62

47
Yamaha Motors
Plain Washer90201-106F2-00
Required: 2
WASHER, PLATE
$9.77
You save $1.72
$28.04
You save $4.95
$2.21
You save $0.39

50
Yamaha Motors
ABSORBER ASSEMBLY8FA-2376A-00-00
Required: 2
ABSORBER ASSY 1
$490.44
You save $86.55

50
Yamaha Motors
ABSORBER ASSEMBLY8EP-2376A-00-00
Required: 2
ABSORBER ASSY 1
$490.44
You save $86.55

51
Yamaha Motors
Formed Bushing90383-12N50-00
Required: 1
. BUSH, FORMED
$2.63
You save $0.47

52
Yamaha Motors
Bush Damper8FA-2331R-00-00
Required: 1
. DAMPER, BUSH B
$10.19
You save $1.80

53
Yamaha Motors
Washer Based Bolt90105-10169-00
Required: 2
BOLT, FLANGE
Supersedes: 90105-10232-00
$10.62
You save $1.87
$10.62
You save $1.87
In stock
5+ in stock
$3.53
You save $0.62
$11.04
You save $1.95

57
Yamaha Motors
Plain Washer90201-106F2-00
Required: 4
WASHER, PLATE
$9.77
You save $1.72

58
Yamaha Motors
STEERING KNUCKLE ASSEMBLY8FA-23502-01-00
Required: 1
STEERING KNUCKLE ASSY (RIGHT)
Supersedes: 8FA-23502-00-00
$319.59
You save $56.40
$8.92
You save $1.57

60
Yamaha Motors
SOLID BUSH90381-15088-00
Required: 2
. BUSH, SOLID
$20.39
You save $3.60

61
Yamaha Motors
Solid Bushing90381-18N51-00
Required: 2
. BUSH, SOLID
Supersedes: 90381-18N50-00
$10.62
You save $1.87

62
Yamaha Motors
Grease Nipple93700-06M03-00
Required: 1
. NIPPLE, GREASE
Supersedes: 93700-06004-00
In stock
5+ in stock
$7.01
You save $1.24

63
Yamaha Motors
Outside Arm8FA-23852-00-00
Required: 1
ARM, OUTSIDE 2
$108.79
You save $19.20

64
Yamaha Motors
FRONT LOWER ARM COMP8FG-23580-00-00
Required: 1
FRONT LOWER ARM COMP. (RIGHT)
Supersedes: 8FA-23580-00-00
$294.94
You save $52.05

64
Yamaha Motors
FRONT LOWER ARM COMP8EP-23580-01-00
Required: 1
FRONT LOWER ARM COMP. (RIGHT)
Supersedes: 8EP-23580-00-00
$276.24
You save $48.75
$9.77
You save $1.72

66
Yamaha Motors
Front Bar Stabilizer8FA-2386E-00-00
Required: 1
BAR, STABILIZER FRONT
$41.48
You save $7.32

67
Yamaha Motors
FRONT STABILIZER BUSH8FA-2386G-00-00
Required: 2
BUSH, STABILIZER FRONT
$3.49
You save $0.62

68
Yamaha Motors
ARM, STABILIZER 18FA-2386L-00-00
Required: 2
ARM, STABILIZER 1
$45.89
You save $8.10

69
Yamaha Motors
STABILIZER JOINT 18FA-2385L-00-00
Required: 2
JOINT, STABILIZER 1
$68.84
You save $12.15

70
Yamaha Motors
Bolt90101-06278-00
Required: 2
BOLT
Supersedes: 90101-06765-00
$2.21
You save $0.39

71
Yamaha Motors
U Flange Nut95604-06200-00
Required: 2
NUT, U FLANGE
$2.51
You save $0.44
$8.07
You save $1.42

73
Yamaha Motors
U Flange Nut95604-08200-00
Required: 4
NUT, U FLANGE
$2.40
You save $0.42
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
