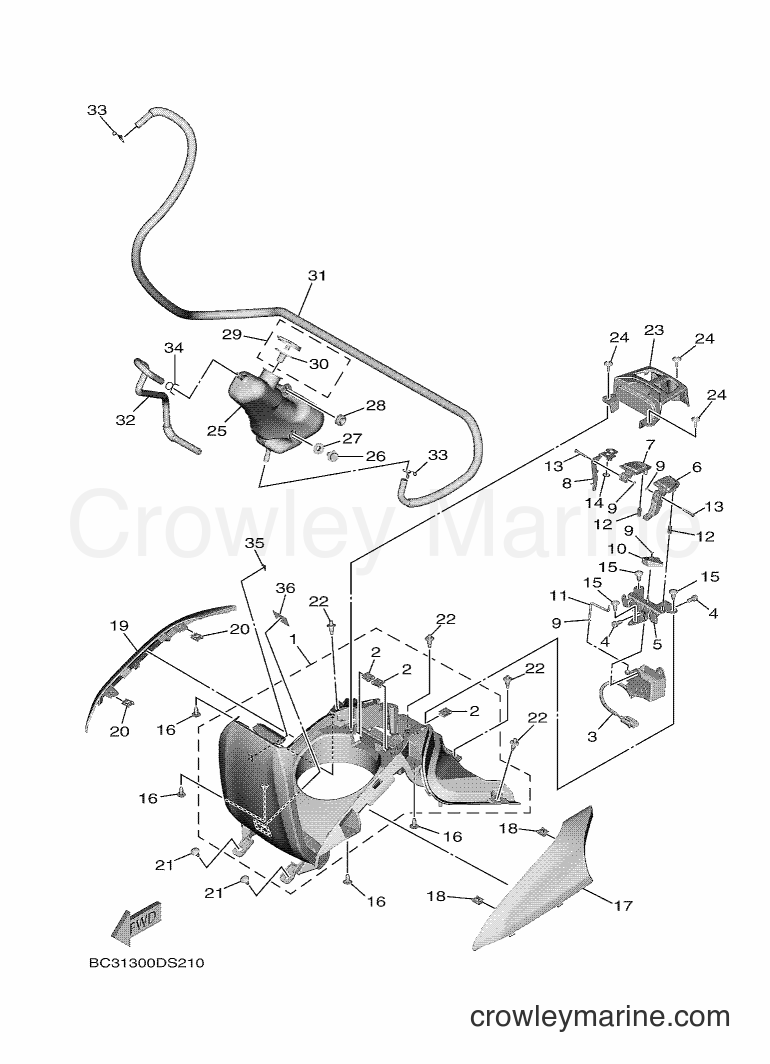

2017 Scooter XP530D-A - XP530D-A (BC31) [010] SIDE COVER 2 diagram
1
Required: 1
LID, DOUBLE SEAT
Price unavailable
-50%

2
Yamaha Motors
Spring Nut90183-05042-00
Required: 3
. NUT, SPRING
In stock
Only 1 remaining
$0.50
You save $0.50
3
Required: 1
COIL, SOLENOID
Price unavailable
$5.52
You save $0.97
5
Required: 1
BRACKET 1
Price unavailable
6
Required: 1
LEVER, SEAT
Price unavailable
7
Required: 1
LEVER, SEAT
Price unavailable
8
Required: 1
BRACKET 4
Price unavailable
$8.07
You save $1.42
10
Required: 1
LOCK
Price unavailable
11
Required: 1
SHAFT, LOCK
Price unavailable

12
Yamaha Motors
Compression Spring90501-05512-00
Required: 2
SPRING, COMPRESSION
$1.87
You save $0.33
13
Required: 2
PIN 2
Price unavailable
In stock
Only 1 remaining
$0.40
You save $0.10

15
Yamaha Motors
Round Tapping Screw90160-05015-00
Required: 3
SCREW, ROUND TAPPING
$0.80
You save $-0.25

16
Yamaha Motors
Truss Screw97707-50012-00
Required: 4
SCREW, TAPPING
Supersedes: 97702-50012-00
$3.94
You save $0.69
17
Required: 1
COVER, SIDE 1
Price unavailable
-50%
In stock
Only 1 remaining
$0.50
You save $0.50
19
Required: 1
COVER, SIDE 2
Price unavailable
-50%
In stock
Only 1 remaining
$0.50
You save $0.50

21
Yamaha Motors
Truss Screw97707-50012-00
Required: 2
SCREW, TAPPING
Supersedes: 97702-50012-00
$3.94
You save $0.69
$8.07
You save $1.42
23
Required: 1
COVER
Price unavailable

24
Yamaha Motors
Tapping Screw90167-05079-00
Required: 3
SCREW, TAPPING
$3.82
You save $0.68
25
Required: 1
TANK, RECOVERY
Price unavailable

26
Yamaha Motors
Bolt with Washer90119-06212-00
Required: 1
BOLT, WITH WASHER
Supersedes: 90119-06230-00
$8.07
You save $1.42
$8.92
You save $1.57
$8.92
You save $1.57
$12.32
You save $2.17
$7.22
You save $1.27
31
Required: 1
PIPE 1
Price unavailable
32
Required: 1
PIPE 2
Price unavailable
$4.04
You save $0.71
$7.22
You save $1.27
$0.94
You save $0.17

36
Yamaha Motors
Caution Label5PW-2415E-01-00
Required: 1
LABEL, CAUTION
$2.85
You save $0.50
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors XP530D-A (BC31) [010] - SIDE COVER 2](https://cdn.crowleymarine.com/yamaha/U2dvPB2o.png)
