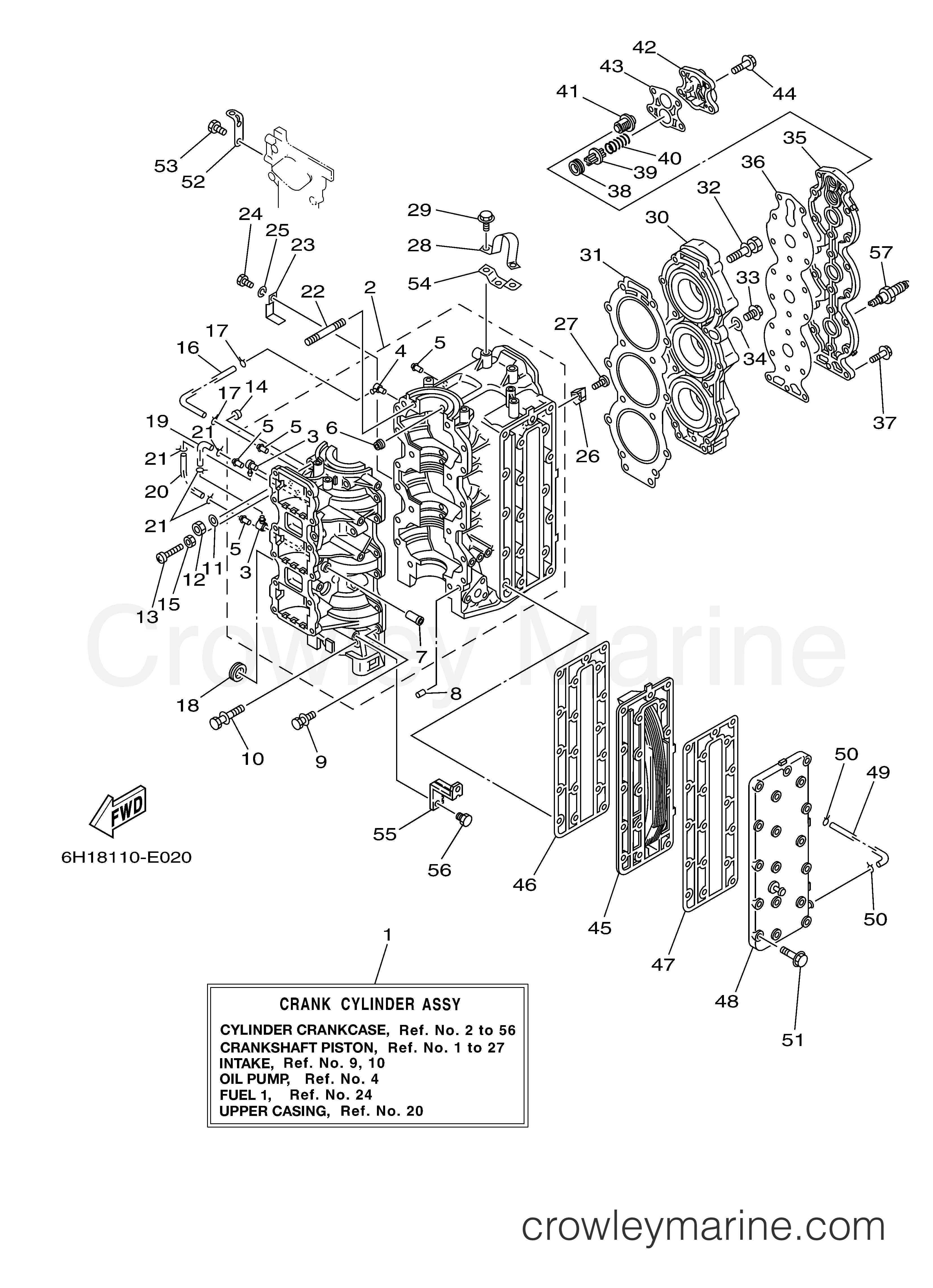

2005 Outboard 90hp - 90TLR CYLINDER CRANKCASE diagram

1
Yamaha Motors
Crank Cylinder Assembly (O/I)6H1-W0090-45-1S
Required: 1
CRANK CYLINDER ASSY
Supersedes: 6H1-W0090-44-1S
In stock
Only 1 remaining
$2973.34
You save $524.71

2
Yamaha Motors
CRANKCASE ASSEMBLY6H1-15100-05-00
Required: 1
CRANKCASE ASSY
Supersedes: 6H1-15100-02-1S
$1883.81
You save $332.44

3
Yamaha Motors
Check Valve Assembly688-11370-01-00
Required: 2
.CHECK VALVE ASSY
In stock
Only 1 remaining
$13.56
You save $2.39

4
Yamaha Motors
Check Valve Assembly650-11370-01-00
Required: 1
.CHECK VALVE ASSY
In stock
Only 4 remaining
$14.24
You save $2.51
$6.88
You save $1.21

6
Yamaha Motors
Bearing Lock663-11518-01-00
Required: 3
.LOCK, BEARING
$9.27
You save $1.63

7
Yamaha Motors
Joint Pipe652-24461-00-00
Required: 1
.PIPE, JOINT 4
Supersedes: 650-24378-00-00
In stock
Only 1 remaining
$4.93
You save $0.87
In stock
Only 1 remaining
$5.74
You save $1.01

9
Yamaha Motors
Bolt with Washer90119-06M12-00
Required: 12
BOLT, WITH WASHER
$4.12
You save $0.73

10
Yamaha Motors
Bolt with Washer90119-10M07-00
Required: 6
BOLT, WITH WASHER
Supersedes: 90119-10005-00
$4.67
You save $0.82

11
Yamaha Motors
Plate Washer90201-10008-00
Required: 2
WASHER, PLATE
$4.25
You save $0.75

12
Yamaha Motors
Nut95314-10600-00
Required: 2
NUT
Supersedes: 95313-10600-00
$2.17
You save $0.38

13
Yamaha Motors
Pan Head Screw90157-06M12-00
Required: 1
SCREW, PAN HEAD
Supersedes: 90157-06014-00
$5.35
You save $0.95
In stock
Only 2 remaining
$13.18
You save $2.33

15
Yamaha Motors
Nut95380-06700-00
Required: 1
NUT
Supersedes: 95303-06700-00
In stock
Only 4 remaining
$8.07
You save $1.42

16
Yamaha Motors
Hose (L390)90445-07M90-00
Required: 1
HOSE (L276)
Supersedes: 90445-07260-00
In stock
Only 2 remaining
$6.29
You save $1.11
In stock
Only 3 remaining
$2.72
You save $0.48
$7.14
You save $1.26

19
Yamaha Motors
Hose (L167)90445-07M02-00
Required: 1
HOSE (L100)
Supersedes: 90445-07M00-00
$6.29
You save $1.11

20
Yamaha Motors
Hose (L570)90445-07MF1-00
Required: 1
HOSE (L408)
Supersedes: 90445-07M23-00
In stock
Only 4 remaining
$6.93
You save $1.22
In stock
Only 3 remaining
$2.72
You save $0.48
$5.09
You save $0.90
In stock
Only 5 remaining
$8.20
You save $1.45
In stock
5+ in stock
$1.32
You save $0.23

25
Yamaha Motors
Spring Washer92995-06100-00
Required: 1
WASHER, SPRING
In stock
5+ in stock
$2.93
You save $0.52
In stock
5+ in stock
$5.95
You save $1.05

27
Yamaha Motors
Flat Head Screw98780-04014-00
Required: 2
SCREW, FLAT HEAD
Supersedes: 98780-04015-00
In stock
Only 4 remaining
$3.02
You save $0.53

28
Yamaha Motors
Engine Hanger688-11119-01-00
Required: 1
HANGER, ENGINE
$12.66
You save $2.24

29
Yamaha Motors
Bolt with Washer90119-08MA3-00
Required: 2
BOLT, WITH WASHER
$4.04
You save $0.71

30
Yamaha Motors
Cylinder Head6H1-11111-01-1S
Required: 1
HEAD, CYLINDER 1
In stock
5+ in stock
$265.88
You save $46.92

31
Yamaha Motors
Cylinder Head Gasket688-11181-A2-00
Required: 1
.GASKET, CYLINDER HEAD 1
Supersedes: 688-11181-A1-00
In stock
5+ in stock
$50.79
You save $8.96

32
Yamaha Motors
Bolt with Washer90119-08MA8-00
Required: 14
BOLT, WITH WASHER
In stock
5+ in stock
$4.17
You save $0.74

33
Yamaha Motors
Straight Screw Plug90340-14M06-00
Required: 1
.PLUG, STRAIGHT SCREW
Supersedes: 90340-14M00-00
In stock
5+ in stock
$12.07
You save $2.13
In stock
Only 2 remaining
$2.55
You save $0.45

35
Yamaha Motors
Cylinder Head Cover688-11191-00-1S
Required: 1
COVER, CYLINDER HEAD 1
In stock
Only 1 remaining
$36.68
You save $6.47

36
Yamaha Motors
Head Cover Gasket688-11193-A1-00
Required: 1
GASKET, HEAD COVER 1
In stock
5+ in stock
$17.98
You save $3.17

37
Yamaha Motors
Bolt with Washer90119-06MA3-00
Required: 18
BOLT, WITH WASHER
In stock
5+ in stock
$2.72
You save $0.48
In stock
5+ in stock
$3.74
You save $0.66

39
Yamaha Motors
Pressure Control Valve688-12416-00-00
Required: 1
VALVE, PRESSURE CONTROL
In stock
5+ in stock
$11.77
You save $2.08

40
Yamaha Motors
Compression Spring90501-16M11-00
Required: 1
SPRING, COMPRESSION
In stock
5+ in stock
$6.46
You save $1.14

41
Yamaha Motors
Thermostat6E5-12411-30-00
Required: 1
THERMOSTAT
Supersedes: 688-12411-11-00
In stock
5+ in stock
$27.50
You save $4.85

42
Yamaha Motors
Thermostat Cover688-12413-00-1S
Required: 1
COVER, THERMOSTAT
In stock
Only 3 remaining
$12.88
You save $2.27

43
Yamaha Motors
Cover Gasket688-12414-A1-00
Required: 1
.GASKET, COVER
In stock
5+ in stock
$4.97
You save $0.88

44
Yamaha Motors
Bolt w/ Washer90119-06MA5-00
Required: 4
BOLT, WITH WASHER
In stock
5+ in stock
$3.02
You save $0.53

45
Yamaha Motors
Exhaust Inner Cover688-41111-00-1S
Required: 1
INNER COVER, EXHAUST
In stock
Only 4 remaining
$37.95
You save $6.70

46
Yamaha Motors
Exhaust Inner Cover Gasket688-41112-A0-00
Required: 1
GASKET, EXHAUST INNER COVER
In stock
5+ in stock
$7.73
You save $1.37

47
Yamaha Motors
Exhaust Outer Cover Gasket688-41114-A0-00
Required: 1
.GASKET, EXHAUST OUTER COVER
In stock
5+ in stock
$10.84
You save $1.91

48
Yamaha Motors
Exhaust Outer Cover6H1-41113-00-1S
Required: 1
OUTER COVER, EXHAUST
$65.32
You save $11.53

49
Yamaha Motors
Fuel Pipe6H4-24311-00-00
Required: 1
PIPE 2
Supersedes: 663-24312-01-00
In stock
Only 4 remaining
$5.91
You save $1.04
In stock
5+ in stock
$8.07
You save $1.42

51
Yamaha Motors
Bolt with Washer90119-08020-00
Required: 18
BOLT, WITH WASHER
$4.04
You save $0.71
$10.12
You save $1.79
$2.54
You save $0.45
$5.61
You save $0.99
$11.77
You save $2.08
$1.36
You save $0.24

57
Yamaha Motors
NGK B8HS-10 SCREW TOP SPARK PLUGB8H-S1000-00-00
Required: 3
PLUG, SPARK (NGK B8HS-10)
Supersedes: NGK-B8HS1-00-00
In stock
5+ in stock
$4.00
You save $0.71
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
