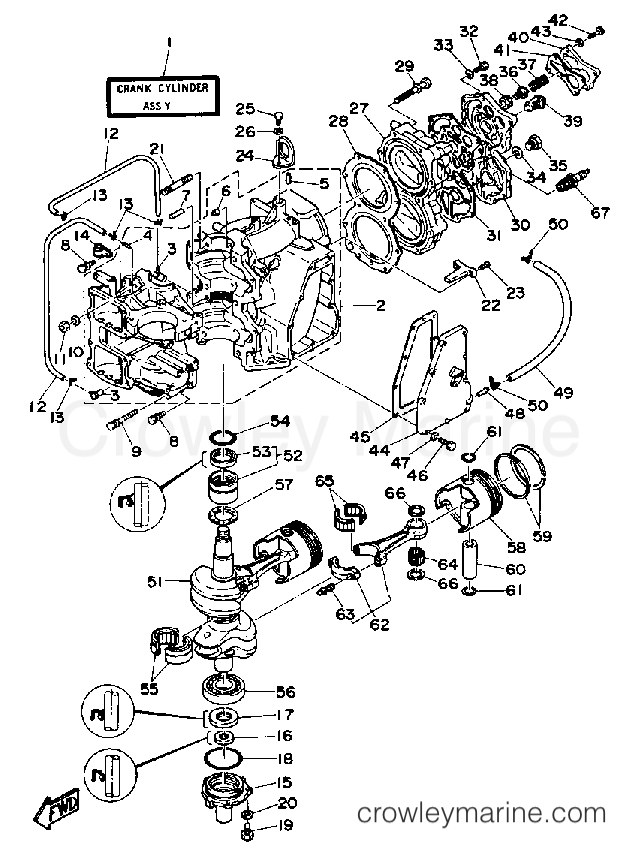

1989 Outboard 55hp - CV55ELF CRANKCASE CYLINDER diagram

1
Yamaha Motors
697W0090051S697-W0090-04-1S
Required: 1
CRANK-CYLINDER.ASSEMBLY. (REF.#2-66)
Supersedes: 697-W0090-02-EJ
$3171.53
You save $-807.63

2
Yamaha Motors
Crankcase Assembly697-15100-02-00
Required: 1
CRANKCASE ASSEMBLY
Supersedes: 697-15100-01-94
$1248.65
You save $220.35

3
Yamaha Motors
Check Valve Assembly650-11370-01-00
Required: 2
CHECK VALVE ASSY
Supersedes: 650-11370-00-00
In stock
Only 4 remaining
$13.40
You save $3.35
$6.88
You save $1.21
In stock
Only 1 remaining
$2.84
You save $0.71

6
Yamaha Motors
Bearing Lock663-11518-01-00
Required: 2
.LOCK, BEARING
$9.27
You save $1.63
-50%
In stock
Only 1 remaining
$3.38
You save $3.38

8
Yamaha Motors
Bolt with Washer90119-06M12-00
Required: 8
BOLT, WITH WASHER
$3.88
You save $0.97

9
Yamaha Motors
Bolt with Washer90119-10M07-00
Required: 4
BOLT, WITH WASHER
$4.39
You save $1.10

10
Yamaha Motors
Plate Washer90201-100F7-00
Required: 2
WASHER, PLATE
$8.92
You save $1.57

11
Yamaha Motors
Nut95314-10600-00
Required: 2
NUT
Supersedes: 95313-10600-00
$2.17
You save $0.38

12
Yamaha Motors
Hose (L340)90445-07M45-00
Required: 2
HOSE (L330)
Supersedes: 90445-07240-00
$6.29
You save $1.11
In stock
Only 3 remaining
$2.56
You save $0.64
$12.32
You save $2.17

15
Yamaha Motors
Oil Seal Housing663-15359-01-94
Required: 1
HOUSING, OIL SEAL
$42.37
You save $7.48
$10.79
You save $1.90
-50%
In stock
Only 4 remaining
$6.35
You save $6.35
In stock
Only 1 remaining
$8.32
You save $2.08

19
Yamaha Motors
BOLT, HEXAGON DEEP RECESS97D95-06016-00
Required: 3
BOLT, HEX
Supersedes: 97395-06016-00
$2.21
You save $0.55

20
Yamaha Motors
Plate Washer92990-06600-00
Required: 3
WASHER, PLATE
In stock
5+ in stock
$2.28
You save $0.57
$12.32
You save $2.17
$8.63
You save $1.52

23
Yamaha Motors
Flat Head Screw98780-04016-00
Required: 2
SCREW OVAL HEAD
Supersedes: 98680-04016-00
In stock
5+ in stock
$1.19
You save $0.30

24
Yamaha Motors
Engine Hanger697-11119-00-00
Required: 1
HANGER, ENGINE
$17.17
You save $3.03
In stock
5+ in stock
$7.59
You save $1.90

26
Yamaha Motors
Spring Washer92990-08100-00
Required: 1
WASHER, SPRING
$4.48
You save $1.12

27
Yamaha Motors
Obsolete Yamaha Part663-11111-02-1S
Required: 1
HEAD, CYLINDER 1
Supersedes: 663-11111-02-94
$165.49
You save $29.21

28
Yamaha Motors
Cylinder Head Gasket697-11181-A0-00
Required: 1
GASKET, CYLINDER HEAD 1
$35.70
You save $6.30

29
Yamaha Motors
Bolt with Washer90119-08M07-00
Required: 10
BOLT, WITH WASHER
Supersedes: 90119-08M21-00
In stock
5+ in stock
$4.39
You save $1.10

30
Yamaha Motors
Cylinder Head Cover663-11191-00-1S
Required: 1
COVER, CYLINDER HEAD 1
Supersedes: 663-11191-00-9M
$76.67
You save $13.53

31
Yamaha Motors
Head Cover Gasket663-11193-A0-00
Required: 1
GASKET, HD.COVER 1
Supersedes: 663-11193-00-00
$6.08
You save $1.07
$3.82
You save $0.68
In stock
5+ in stock
$2.28
You save $0.57
In stock
Only 2 remaining
$2.40
You save $0.60

35
Yamaha Motors
Straight Screw Plug90340-14036-00
Required: 1
PLUG, STRAIGHT SCREW
$14.02
You save $2.47

36
Yamaha Motors
Pressure Control Valve663-12416-00-00
Required: 1
VALVE, PRESSURE CONTROL
In stock
Only 1 remaining
$12.40
You save $3.10

37
Yamaha Motors
Compression Spring90501-14234-00
Required: 1
SPRING, COMPRESSION
$6.29
You save $1.11
$8.88
You save $2.22

39
Yamaha Motors
Obsolete Yamaha Part6F5-12411-03-00
Required: 1
THERMOSTAT
Supersedes: 6F5-12411-02-00
In stock
Only 2 remaining
$36.48
You save $9.12

40
Yamaha Motors
Obsolete Yamaha Part663-12413-00-1S
Required: 1
COVER, THERMOSTAT
Supersedes: 663-12413-00-9M
$20.14
You save $3.55

41
Yamaha Motors
Cover Gasket663-12414-A0-00
Required: 1
GASKET, COVER
Supersedes: 663-12414-00-00
In stock
Only 2 remaining
$4.80
You save $0.85

42
Yamaha Motors
Bolt97080-06030-00
Required: 4
BOLT
Supersedes: 97313-06030-00
In stock
5+ in stock
$3.28
You save $0.82

43
Yamaha Motors
Plate Washer92990-06600-00
Required: 4
WASHER, PLATE
In stock
5+ in stock
$2.28
You save $0.57

44
Yamaha Motors
Exhaust Outer Cover663-41113-00-1S
Required: 1
OUTER COVER, EXHAUST
Supersedes: 663-41113-00-9M
$36.89
You save $6.51
-50%

45
Yamaha Motors
Exhaust Outer Cover Gasket663-41114-A0-00
Required: 1
GASKET, EXHAUST OUTER COVER
In stock
Only 1 remaining
$3.85
You save $3.85

46
Yamaha Motors
Hexagon Bolt97313-06020-00
Required: 9
BOLT, HEXAGON
$3.82
You save $0.68

47
Yamaha Motors
Plate Washer92990-06600-00
Required: 9
WASHER, PLATE
In stock
5+ in stock
$2.28
You save $0.57

48
Yamaha Motors
Joint Pipe652-24461-00-00
Required: 1
PIPE, JOINT 4
In stock
Only 1 remaining
$4.64
You save $1.16

49
Yamaha Motors
Fuel Pipe6H4-24311-00-00
Required: 1
PIPE 2
Supersedes: 663-24312-01-00
In stock
Only 4 remaining
$5.56
You save $1.39
In stock
5+ in stock
$7.59
You save $1.90
$686.12
You save $121.08
$91.79
You save $16.20
$17.84
You save $3.15
In stock
5+ in stock
$6.16
You save $1.54
$96.89
You save $17.10
$72.24
You save $12.75

57
Yamaha Motors
Crank Shim663-11561-00-00
Required: 1
SHIM, CRANK 1
$15.38
You save $2.71

58
Yamaha Motors
Piston Std688-11631-02-95
Required: 2
PISTON STD (STD)
$132.13
You save $23.32

58
Yamaha Motors
Piston688-11636-02-00
Required: 2
PISTON 2 O/S 0.50 (0.50MM O/S)
$132.13
You save $23.32

59
Yamaha Motors
Piston Ring Set688-11610-02-00
Required: 2
PISTON RINGSET STD (STD)
$46.07
You save $8.13

59
Yamaha Motors
Piston Ring Set688-11610-22-00
Required: 2
PISTON RINGSET 2ND (2ND O/S)
$46.07
You save $8.13
$17.55
You save $3.10

61
Yamaha Motors
Piston Pin Clip688-11634-00-00
Required: 4
CLIP, PISTON PIN
$4.00
You save $1.00

62
Yamaha Motors
Connecting Rod Assembly688-11650-03-00
Required: 2
CONNECTING ROD ASSY
$214.95
You save $38.25

63
Yamaha Motors
Bolt90109-08022-00
Required: 2
BOLT
Supersedes: 90109-08M61-00
$6.24
You save $1.56
In stock
Only 1 remaining
$3.04
You save $0.76
$93.95
You save $23.04

66
Yamaha Motors
Plate Washer90201-20417-00
Required: 4
WASHER, PLATE
In stock
Only 2 remaining
$5.72
You save $1.43

67
Yamaha Motors
NGK B8HS-10 SCREW TOP SPARK PLUGB8H-S1000-00-00
Required: 2
PLUG, SPARK (NGK B8HS-10)
Supersedes: NGK-B8HS1-00-00
In stock
5+ in stock
$3.76
You save $0.94
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
