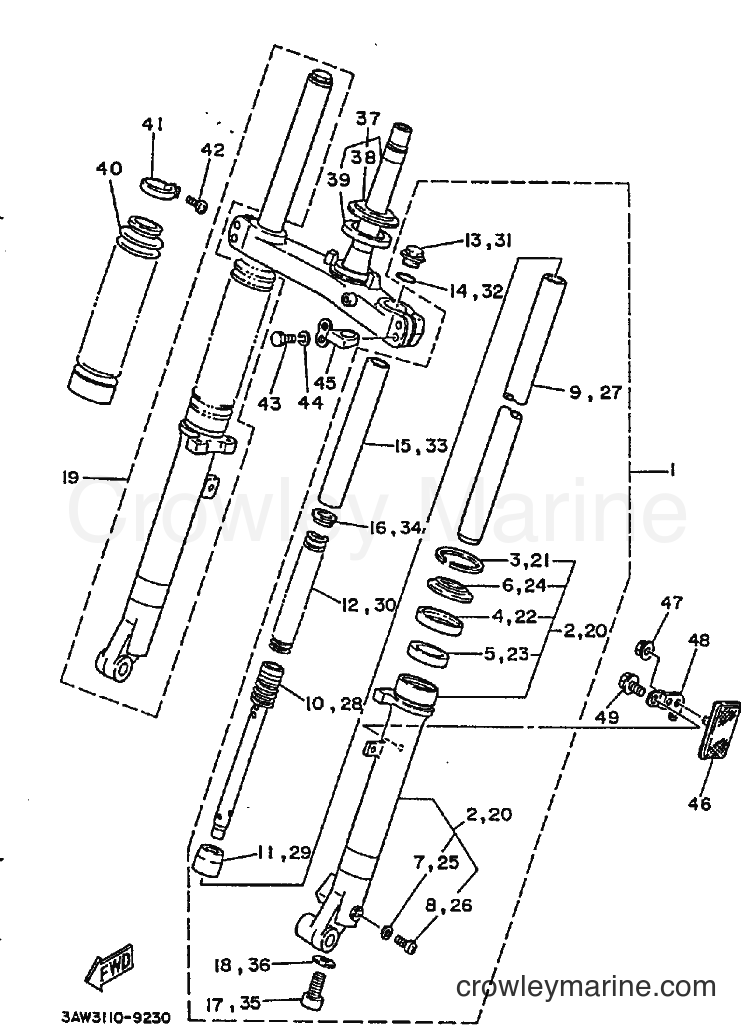

1994 Dirt Bike TW200E - TW200E (3AWK) [010] FRONT FORK diagram

1
Yamaha Motors
Front Fork Assembly2JX-23102-00-00
Required: 1
FRONT FORK ASSY (L.H)
$294.09
You save $51.90

2
Yamaha Motors
TUBE, OUTER LH2JX-23126-00-00
Required: 1
.TUBE, outer 1
$288.99
You save $51.00
$8.07
You save $1.42
$18.69
You save $3.30

5
Yamaha Motors
METAL,SLIDE 151Y-23125-00-00
Required: 1
..METAL, slide 1
$28.04
You save $4.95
$15.29
You save $2.70

7
Yamaha Motors
Drain Plug Gasket122-23129-00-00
Required: 1
..GASKET, drain plug
$7.22
You save $1.27
$3.82
You save $0.68

9
Yamaha Motors
Front Fork Inner Tube Component2JX-23110-00-00
Required: 1
.INNER TUBE COMP. 1
$254.99
You save $45.00

10
Yamaha Motors
Front Fork Cylinder2JX-23170-00-00
Required: 1
.CYLINDER COMP., front fork
$41.64
You save $7.35

11
Yamaha Motors
Taper Spindle39K-23173-00-00
Required: 1
.SPINDLE, taper
$21.24
You save $3.75

12
Yamaha Motors
FRONT FORT SPRING2JX-23141-00-00
Required: 1
.SPRING, front fork
$36.54
You save $6.45
$38.24
You save $6.75
$8.07
You save $1.42
$8.07
You save $1.42

16
Yamaha Motors
UPPER SPRING SEAT583-23142-00-00
Required: 1
.SEAT, spring upper
$11.89
You save $2.10

17
Yamaha Motors
Hexagon Socket Bolt3D8-23181-00-00
Required: 1
.BOLT, hexagon socket head
Supersedes: 278-23181-50-00
$8.07
You save $1.42
$15.29
You save $2.70

19
Yamaha Motors
Front Fork Assembly2JX-23103-00-00
Required: 1
FRONT FORK ASSY (R.H)
$293.24
You save $51.75

20
Yamaha Motors
TUBE, OUTER RH2JX-23136-00-00
Required: 1
.TUBE, outer 2
$261.79
You save $46.20
$8.07
You save $1.42
$18.69
You save $3.30

23
Yamaha Motors
METAL,SLIDE 151Y-23125-00-00
Required: 1
..METAL, slide 1
$28.04
You save $4.95
$15.29
You save $2.70

25
Yamaha Motors
Drain Plug Gasket122-23129-00-00
Required: 1
..GASKET, drain plug
$7.22
You save $1.27
$3.82
You save $0.68

27
Yamaha Motors
Front Fork Inner Tube Component2JX-23110-00-00
Required: 1
.INNER TUBE COMP. 1
$254.99
You save $45.00

28
Yamaha Motors
Front Fork Cylinder2JX-23170-00-00
Required: 1
.CYLINDER COMP., front fork
$41.64
You save $7.35

29
Yamaha Motors
Taper Spindle39K-23173-00-00
Required: 1
.SPINDLE, taper
$21.24
You save $3.75

30
Yamaha Motors
FRONT FORT SPRING2JX-23141-00-00
Required: 1
.SPRING, front fork
$36.54
You save $6.45
$38.24
You save $6.75
$8.07
You save $1.42
$8.07
You save $1.42

34
Yamaha Motors
UPPER SPRING SEAT583-23142-00-00
Required: 1
.SEAT, spring upper
$11.89
You save $2.10

35
Yamaha Motors
Hexagon Socket Bolt3D8-23181-00-00
Required: 1
.BOLT, hexagon socket head
Supersedes: 278-23181-50-00
$8.07
You save $1.42
$15.29
You save $2.70

37
Yamaha Motors
UNDER BRACKET COMP.3LY-23340-01-00
Required: 1
UNDER BRACKET COMP.
Supersedes: 3LY-23340-00-00
$221.84
You save $39.15

38
Yamaha Motors
BALL RACEB6E-23411-00-00
Required: 1
.RACE, ball 1
Supersedes: 156-23411-00-00
$8.07
You save $1.42

39
Yamaha Motors
STEERING SEAL164-23462-00-00
Required: 1
.SEAL, steering
$7.22
You save $1.27
$106.24
You save $18.75
$21.24
You save $3.75

42
Yamaha Motors
BOOTBAND SCREW1W4-23194-L0-00
Required: 2
SCREW, boot band
$6.37
You save $1.12

43
Yamaha Motors
Bolt97013-08035-00
Required: 4
BOLT
Supersedes: 97313-08035-00
$5.52
You save $0.97

44
Yamaha Motors
Spring Washer92990-08100-00
Required: 4
WASHER, spring
$4.76
You save $0.84
$13.17
You save $2.32

46
Yamaha Motors
Front Reflector Assembly23V-85110-00-00
Required: 2
FRONT REFLECTOR ASSY
$26.34
You save $4.65
$2.34
You save $0.41

48
Yamaha Motors
REFLECTOR BRACKET2JX-85112-00-00
Required: 2
BRACKET, reflector 1
$10.62
You save $1.87
$1.49
You save $0.26
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors TW200E (3AWK) [010] - FRONT FORK](https://cdn.crowleymarine.com/yamaha/ElRDgoKb.png)
