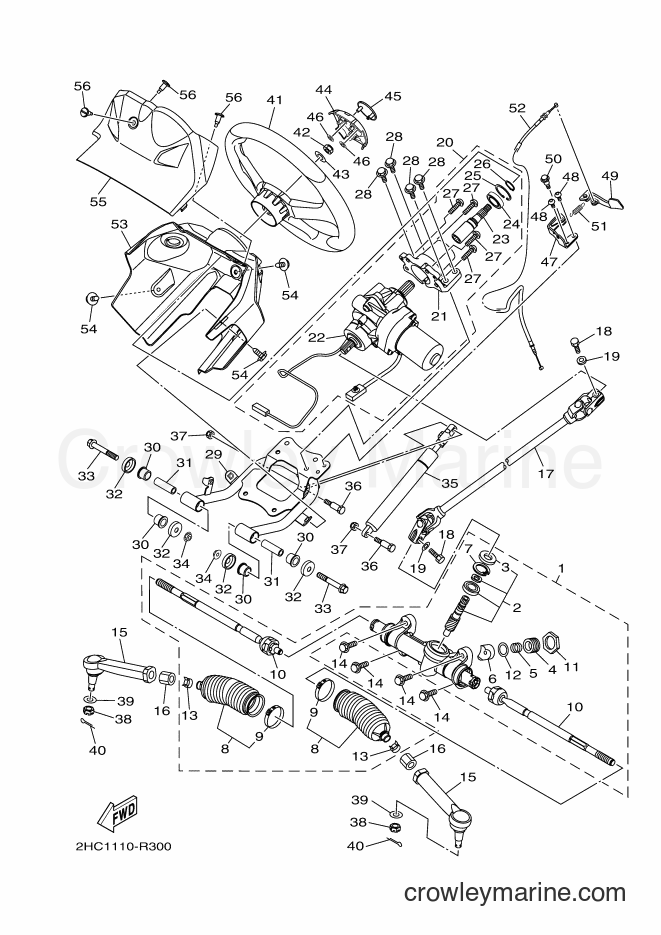

2016 ATV YXZ1000E - YXZ1000E (2HC4) [010] STEERING diagram

1
Yamaha Motors
STEERING ASSY2HC-F3400-05-00
Required: 1
STEERING ASSY
Supersedes: 2HC-F3400-01-00
$169.99
You save $30.00

2
Yamaha Motors
Pinion2HC-F38G0-00-00
Required: 1
. STEERING PINION SET
$36.54
You save $6.45
$4.67
You save $0.82

4
Yamaha Motors
Adjust Cover1XD-F387G-00-00
Required: 1
. COVER, ADJUST
$2.68
You save $0.47

5
Yamaha Motors
PRESSURE SPRING1XD-F387K-00-00
Required: 1
. SPRING, PRESSURE
$1.61
You save $0.28

6
Yamaha Motors
PRESSURE PAD1XD-F387F-00-00
Required: 1
. PAD, PRESSURE
$13.17
You save $2.32

7
Yamaha Motors
STOPPER RING1XD-F387J-00-00
Required: 1
. RING, STOPPER
$0.89
You save $0.16

8
Yamaha Motors
SEAL SET1XD-F1208-00-00
Required: 2
. SEAL SET, 1
$19.54
You save $3.45
$2.59
You save $0.46

10
Yamaha Motors
Rack End Set2HC-F38H0-00-00
Required: 2
. RACK END SET
$79.04
You save $13.95
$2.21
You save $0.39

12
Yamaha Motors
FELT WASHER1XD-F3165-00-00
Required: 1
. WASHER, FELT
$1.78
You save $0.32
$1.78
You save $0.32
$7.22
You save $1.27

15
Yamaha Motors
UNIVERSAL JOINT 12HC-23841-00-00
Required: 2
JOINT, UNIVERSAL 1
$98.59
You save $17.40
$4.08
You save $0.72

17
Yamaha Motors
Steering Shaft Assembly2HC-F3840-00-00
Required: 1
STEERING SHAFT ASSY
$113.04
You save $19.95
$8.07
You save $1.42
$5.52
You save $0.97

20
Yamaha Motors
STEERING COLUMN ASSEMBLY2HC-23810-00-00
Required: 1
STEERING COLUMN ASSY
$1899.74
You save $335.25

21
Yamaha Motors
SUPT., STRG. HSG.2HC-2254G-00-00
Required: 1
. SUPT., STRG. HSG.
$81.59
You save $14.40

22
Yamaha Motors
POWER STRG. ACTUATOR ASSY2HC-238B0-02-00
Required: 1
. POWER STRG. ACTUATOR ASSY
Supersedes: 2HC-238B0-00-00
$2099.49
You save $370.50
$54.39
You save $9.60
$24.64
You save $4.35

25
Yamaha Motors
Circle Clip93420-40064-00
Required: 1
. CIRCLIP
Supersedes: 99009-40500-00
$8.92
You save $1.57
$8.07
You save $1.42

27
Yamaha Motors
Button head bolt92012-08030-00
Required: 4
. BOLT, BUTTON HEAD
$5.52
You save $0.97

28
Yamaha Motors
Bolt Flange (4LN)95817-08025-00
Required: 4
BOLT, FLANGE
Supersedes: 95812-08025-00
$8.07
You save $1.42

29
Yamaha Motors
STEERING GATE COMPLETE2HC-F3870-01-00
Required: 1
STEERING GATE COMP.
Supersedes: 2HC-F3870-00-00
$28.89
You save $5.10
$20.39
You save $3.60
$6.79
You save $1.20

32
Yamaha Motors
Thrust Cover1UY-23517-01-00
Required: 4
COVER, THRUST 1
Supersedes: 5YT-23517-00-00
$6.37
You save $1.12
$8.92
You save $1.57
$2.29
You save $0.41

35
Yamaha Motors
Damper Spring2HC-F3855-00-00
Required: 1
SPRING, DAMPER
$47.59
You save $8.40
$2.17
You save $0.38

37
Yamaha Motors
Flange Nut95707-06300-00
Required: 2
NUT, NYLON
Supersedes: 95702-06300-00
$3.19
You save $0.56
$3.02
You save $0.53

39
Yamaha Motors
Plain Washer90201-12045-00
Required: 2
WASHER, PLATE
$5.52
You save $0.97

40
Yamaha Motors
Cotter Pin91490-20025-00
Required: 2
PIN, COTTER
Supersedes: 91402-20020-00
$1.69
You save $0.30

41
Yamaha Motors
Steering Wheel2HC-F3838-02-00
Required: 1
WHEEL, STEERING
Supersedes: 2HC-F3838-00-00
$113.89
You save $20.10

42
Yamaha Motors
SELF-LOCKING NUT90185-12008-00
Required: 1
NUT, SELF-LOCKING
$8.92
You save $1.57

43
Yamaha Motors
Washer92990-12200-00
Required: 1
WASHER
Supersedes: 92902-12200-00
In stock
Only 1 remaining
$8.07
You save $1.42

44
Yamaha Motors
Steering Cover2HC-F3818-00-00
Required: 1
COVER, STEERING
$3.40
You save $0.60

45
Yamaha Motors
Tuning Fork Mark1XD-F175B-01-00
Required: 1
TUNING FORK MARK
$13.17
You save $2.32
$0.68
You save $0.12
$11.47
You save $2.02
48
Yamaha Motors
Button head bolt92012-06012-00
Required: 2
BOLT, BUTTON HEAD
$4.00
You save $0.71

49
Yamaha Motors
Reverse Lever2HC-F6152-00-00
Required: 1
LEVER, REVERSE
$16.14
You save $2.85
$4.67
You save $0.82

51
Yamaha Motors
Tension Spring90506-09009-00
Required: 1
SPRING, TENSION
$8.07
You save $1.42

52
Yamaha Motors
Control Cable 12HC-2637E-00-00
Required: 1
CABLE, CONTROL 1
$31.44
You save $5.55
$12.32
You save $2.17

54
Yamaha Motors
Bolt with Washer90119-06226-00
Required: 3
BOLT, WITH WASHER
$2.38
You save $0.42
$11.04
You save $1.95
$1.49
You save $0.26
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
