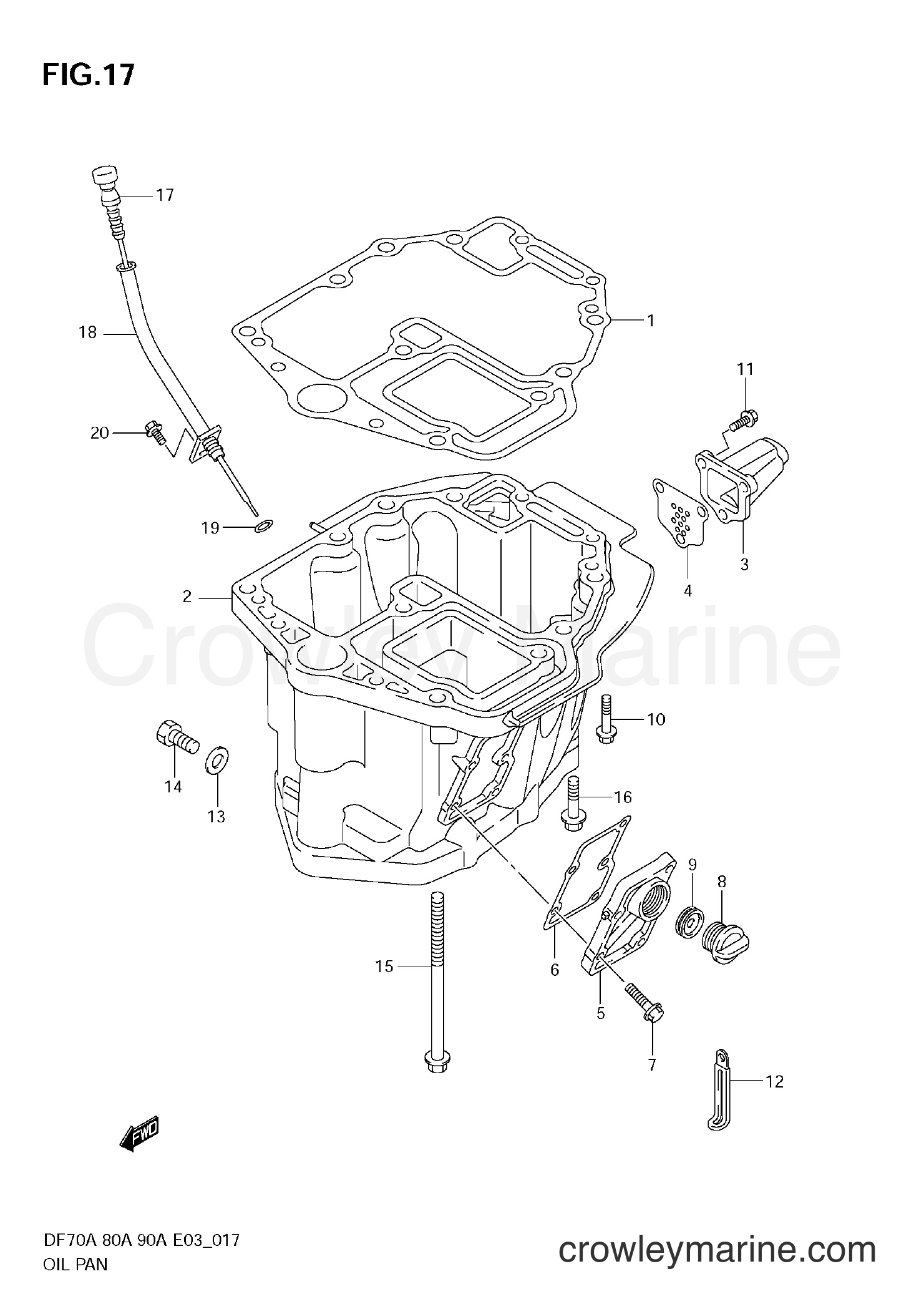

2009 Four-Stroke Outboard 70 - DF70A OIL PAN diagram

1
Suzuki Marine
Oil Pan Gasket11489-87L00
Required: 1
GASKET, OIL PAN
$35.89
You save $6.33
$493.61
You save $87.11

2
Suzuki Marine
PAN,OIL11501-87L11-0EP
Required: 1
PAN, OIL
Supersedes: 11501-87L10-0EP
$519.32
You save $91.64
$20.95
You save $3.70

4
Suzuki Marine
GASKET,EXHAUST11542-87L00
Required: 1
GASKET, EXHAUST TUBE
$5.90
You save $1.04

5
Suzuki Marine
COVER,WATER JAC11551-87L00-0EP
Required: 1
COVER, WATER JACKET OIL PAN
$54.27
You save $9.58

6
Suzuki Marine
Oil Pan Gasket11552-87L01
Required: 1
GASKET, OIL PAN WTR JKT COV
Supersedes: 11552-87L00
$4.20
You save $0.74

7
Suzuki Marine
BOLT09116-06121
Required: 5
BOLT, OIL PAN WTR JKT COV
In stock
5+ in stock
$2.78
You save $0.49
In stock
5+ in stock
$4.31
You save $0.76

9
Suzuki Marine
GASKET,WATER PL17914-93J01
Required: 1
GASKET, WATER PLUG
Supersedes: 17914-93J00
In stock
Only 1 remaining
$2.14
You save $0.38

10
Suzuki Marine
BOLT,8X4009116-08128
Required: 4
BOLT, OIL PAN (8X40)
$3.88
You save $0.69

11
Suzuki Marine
SCREW,6X2009116-06204
Required: 3
BOLT, EXHAUST PIPE (W/WASHER)(L:20)
$3.20
You save $0.57
12
Suzuki Marine
Clamp29404-93J11
Required: 1
CLAMP, SPEEDOMETER HOSE
Supersedes: 29404-93J10
$1.48
You save $0.26

13
Suzuki Marine
GASKET 12.5X20X09168-12012
Required: 1
GASKET, OIL DRAIN
In stock
5+ in stock
$1.89
You save $0.33

14
Suzuki Marine
PLUG,OIL DRAIN09248-12009
Required: 1
PLUG, OIL DRAIN
In stock
Only 1 remaining
$5.55
You save $0.98

15
Suzuki Marine
BOLT09116-10129
Required: 6
BOLT, ENG (10X160)
$19.57
You save $3.45

16
Suzuki Marine
BOLT,10X4409116-10176
Required: 2
BOLT, ENG (10X44)
Supersedes: 09116-10139
$7.04
You save $1.24

17
Suzuki Marine
GAUGE COMP,OIL16910-87L00
Required: 1
GAUGE, OIL LEVEL
$17.24
You save $3.04

18
Suzuki Marine
Obsolete Suzuki Part16930-87L00
Required: 1
GUIDE, OIL LEVEL GAUGE
$19.04
You save $3.36

19
Suzuki Marine
"O"-Ring/Seal (Swivel Bracket)09280-09008
Required: 1
O RING (D:1.9,ID:9.8)
$3.21
You save $0.57
In stock
Only 2 remaining
$2.37
You save $0.42
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
