1994 WaveRunner FX700 - FX700 (FX13) [999] ENGINE HATCH diagram

1
Yamaha Motors
ENG. HATCH COMP.FX1-6516A-00-R9
Required: 1
ENGINE HATCH COMP.
$333.19
You save $58.80

2
Yamaha Motors
HATCH TRIM 1FX1-65115-10-00
Required: 1
. TRIM,HATCH 1
$24.64
You save $4.35

3
Yamaha Motors
HATCH TRIM 1FX1-65115-20-00
Required: 1
. TRIM,HATCH 1
$24.64
You save $4.35

4
Yamaha Motors
Hatch TrimFX1-65116-00-00
Required: 2
. TRIM,HATCH 2
$12.74
You save $2.25

5
Yamaha Motors
PackingFX1-62664-01-00
Required: 1
PACKING
Supersedes: FX1-62664-00-00
$200.59
You save $35.40
$113.04
You save $19.95
$20.39
You save $3.60

8
Yamaha Motors
Packing CaseEW2-65913-00-00
Required: 1
. PACKING, CASE
In stock
Only 1 remaining
$5.52
You save $0.97
$35.40
You save $6.25
In stock
5+ in stock
$1.32
You save $0.23

11
Yamaha Motors
Spring Washer92995-06100-00
Required: 2
. WASHER, SPRING
In stock
5+ in stock
$2.93
You save $0.52

12
Yamaha Motors
Plain Washer92990-06200-00
Required: 2
. WASHER, PLAIN
$0.85
You save $0.15

13
Yamaha Motors
Flange Nut95780-06300-00
Required: 2
. NUT, FLANGE
In stock
5+ in stock
$6.54
You save $1.16
$87.97
You save $15.52

15
Yamaha Motors
Pan Head Screw98580-06016-00
Required: 2
. SCREW, PAN HEAD
In stock
Only 5 remaining
$2.85
You save $0.50

16
Yamaha Motors
Spring Washer92995-06100-00
Required: 2
. WASHER, SPRING
In stock
5+ in stock
$2.93
You save $0.52
$8.92
You save $1.57
$90.09
You save $15.90
19
Yamaha Motors
RIVET90267-48938-00
Required: 3
RIVET, BLIND
In stock
Only 1 remaining
$4.67
You save $0.82

20
Yamaha Motors
HATCH LOCK ASSEMBLYFX1-62840-31-00
Required: 1
HATCH LOCK ASSY. 2
Supersedes: FX1-62840-30-00
$316.19
You save $55.80

21
Yamaha Motors
PLATE, HATCH LOCKFX1-6284F-00-00
Required: 1
. PLATE,HATCH LOCK
$3.44
You save $0.61

22
Yamaha Motors
Bolt With Washer90119-05935-00
Required: 1
BOLT, WITH WASHER
$3.15
You save $0.56

23
Yamaha Motors
Pan Head Screw98580-05020-00
Required: 2
SCREW, PAN HEAD
$1.27
You save $0.23

24
Yamaha Motors
FX1-62840-02-00FX1-62840-01-00
Required: 1
HATCH LOCK ASSY. 2
Supersedes: FX1-62840-00-00
$246.49
You save $43.50

25
Yamaha Motors
Hatch Lock PackingEW2-62845-00-00
Required: 1
. PACKING, HATCH LOCK
$5.94
You save $1.05

26
Yamaha Motors
Hatch Lock PackingEW2-62846-00-00
Required: 1
. PLATE, HATCH LOCK
$5.09
You save $0.90

27
Yamaha Motors
Hatch Lock HookFX1-62843-00-00
Required: 1
. HOOK, HATCH LOCK
$19.54
You save $3.45
$2.54
You save $0.45

29
Yamaha Motors
Bolt With Washer90119-05935-00
Required: 3
BOLT, WITH WASHER
$3.15
You save $0.56
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



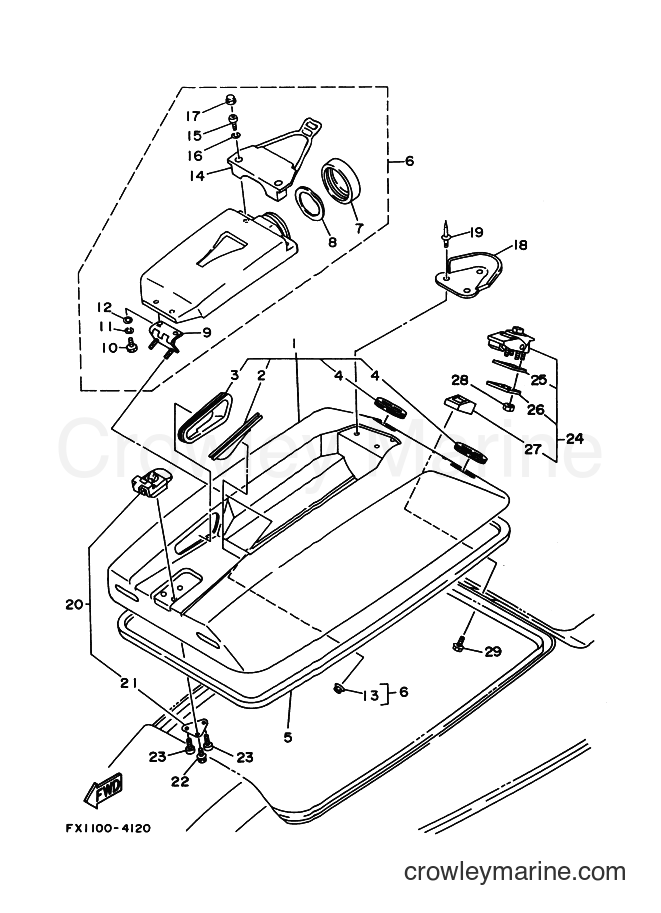

![Yamaha Motors FX700 (FX13) [999] - ENGINE HATCH](https://cdn.crowleymarine.com/yamaha/vVdsWSug.png)
