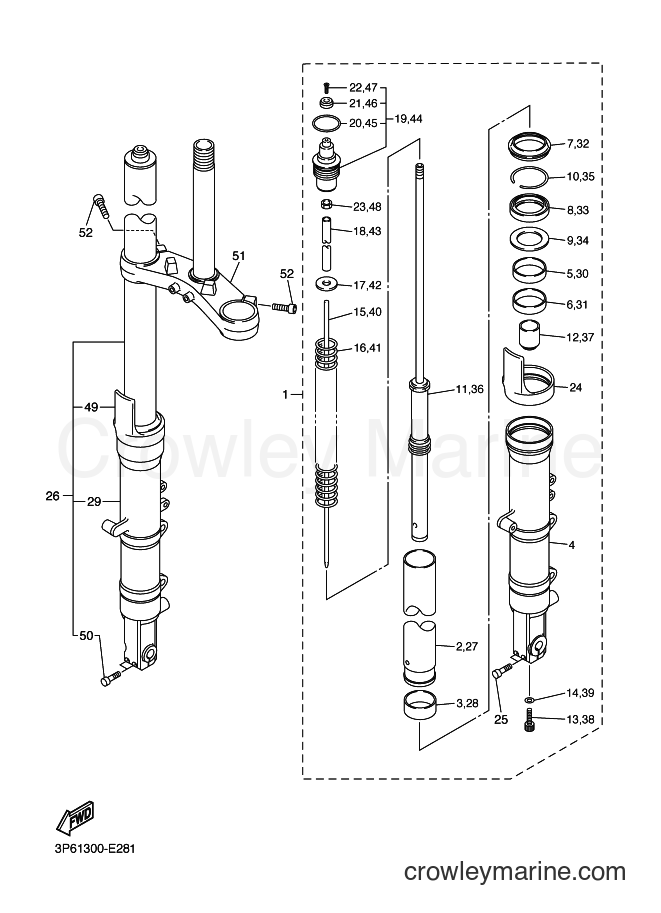

2007 Sport Bike FJR1300A - FJR1300A (3P6C) [010] FRONT FORK diagram

1
Yamaha Motors
Front Fork Assembly - Left-hand3P6-23102-01-00
Required: 1
FRONT FORK ASSY (L.H)
$991.94
You save $175.05

2
Yamaha Motors
Inner Tube Comp3P6-23110-00-00
Required: 1
. INNER TUBE COMP.1
$225.24
You save $39.75

3
Yamaha Motors
Slide Metal4SV-23135-10-00
Required: 1
. METAL, SLIDE 2
$19.54
You save $3.45

4
Yamaha Motors
OUTER TUBE COMP. (L.3P6-23106-01-00
Required: 1
. OUTER TUBE COMP. (L.H)
$311.09
You save $54.90

5
Yamaha Motors
Slide Metal4SV-23125-10-00
Required: 1
. METAL, SLIDE 1
$19.54
You save $3.45
6
Yamaha Motors
Slide Metal3P6-23135-00-00
Required: 1
. METAL, SLIDE 2
$19.54
You save $3.45
$15.29
You save $2.70
$16.99
You save $3.00

9
Yamaha Motors
UPPER GUIDE COVER4SV-23115-00-00
Required: 1
. GUIDE, COVER UPPER
$7.22
You save $1.27

10
Yamaha Motors
Oil Seal Clip4SV-23156-00-00
Required: 1
. CLIP, OIL SEAL
$7.22
You save $1.27

11
Yamaha Motors
FRONT CYLINDER COMP3P6-23170-00-00
Required: 1
. CYLINDER COMP., FRONT FORK
$424.14
You save $74.85

12
Yamaha Motors
TAPER SPINDLE5LV-23173-00-00
Required: 1
. SPINDLE, TAPER
$56.09
You save $9.90

13
Yamaha Motors
Hexagon Socket Bolt90110-10N52-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
$7.22
You save $1.27
In stock
Only 2 remaining
$2.93
You save $0.52
$4.00
You save $0.71

16
Yamaha Motors
FRONT FORK SPRING3P6-23141-00-00
Required: 1
. SPRING, FRONT FORK
$67.14
You save $11.85

17
Yamaha Motors
Plate Washer90201-10321-00
Required: 1
. WASHER, PLATE
$8.07
You save $1.42
$9.34
You save $1.65
$243.94
You save $43.05
$8.07
You save $1.42
$10.19
You save $1.80

22
Yamaha Motors
Oval Head Screw98680-03008-00
Required: 1
. . SCREW, COUNTERSUNK
Supersedes: 90142-03N01-00
$0.42
You save $0.08

23
Yamaha Motors
Nut95314-10600-00
Required: 1
. NUT
Supersedes: 95302-10600-00
$2.17
You save $0.38
$16.99
You save $3.00
$8.07
You save $1.42

26
Yamaha Motors
FRONT FORK ASSEMBLY RH3P6-23103-01-00
Required: 1
FRONT FORK ASSY (R.H)
$1020.84
You save $180.15

27
Yamaha Motors
Inner Tube Comp3P6-23110-00-00
Required: 1
. INNER TUBE COMP.1
$225.24
You save $39.75

28
Yamaha Motors
Slide Metal4SV-23135-10-00
Required: 1
. METAL, SLIDE 2
$19.54
You save $3.45

29
Yamaha Motors
OUTER TUBE COMP. (R.3P6-23107-01-00
Required: 1
. OUTER TUBE COMP. (R.H)
$566.94
You save $100.05

30
Yamaha Motors
Slide Metal4SV-23125-10-00
Required: 1
. METAL, SLIDE 1
$19.54
You save $3.45
31
Yamaha Motors
Slide Metal3P6-23135-00-00
Required: 1
. METAL, SLIDE 2
$19.54
You save $3.45
$15.29
You save $2.70
$16.99
You save $3.00

34
Yamaha Motors
UPPER GUIDE COVER4SV-23115-00-00
Required: 1
. GUIDE, COVER UPPER
$7.22
You save $1.27

35
Yamaha Motors
Oil Seal Clip4SV-23156-00-00
Required: 1
. CLIP, OIL SEAL
$7.22
You save $1.27

36
Yamaha Motors
FRONT CYLINDER COMP3P6-23170-00-00
Required: 1
. CYLINDER COMP., FRONT FORK
$424.14
You save $74.85

37
Yamaha Motors
TAPER SPINDLE5LV-23173-00-00
Required: 1
. SPINDLE, TAPER
$56.09
You save $9.90

38
Yamaha Motors
Hexagon Socket Bolt90110-10N52-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
$7.22
You save $1.27
In stock
Only 2 remaining
$2.93
You save $0.52
$4.00
You save $0.71

41
Yamaha Motors
FRONT FORK SPRING3P6-23141-00-00
Required: 1
. SPRING, FRONT FORK
$67.14
You save $11.85

42
Yamaha Motors
Plate Washer90201-10321-00
Required: 1
. WASHER, PLATE
$8.07
You save $1.42
$9.34
You save $1.65
$243.94
You save $43.05
$8.07
You save $1.42
$10.19
You save $1.80

47
Yamaha Motors
Oval Head Screw98680-03008-00
Required: 1
. . SCREW, COUNTERSUNK
Supersedes: 90142-03N01-00
$0.42
You save $0.08

48
Yamaha Motors
Nut95314-10600-00
Required: 1
. NUT
Supersedes: 95302-10600-00
$2.17
You save $0.38
$16.99
You save $3.00
$8.07
You save $1.42

51
Yamaha Motors
UNDER BRACKET COMP.1MC-23340-10-00
Required: 1
UNDER BRACKET COMP.
Supersedes: 3P6-23340-00-00
$379.94
You save $67.05
$8.07
You save $1.42
