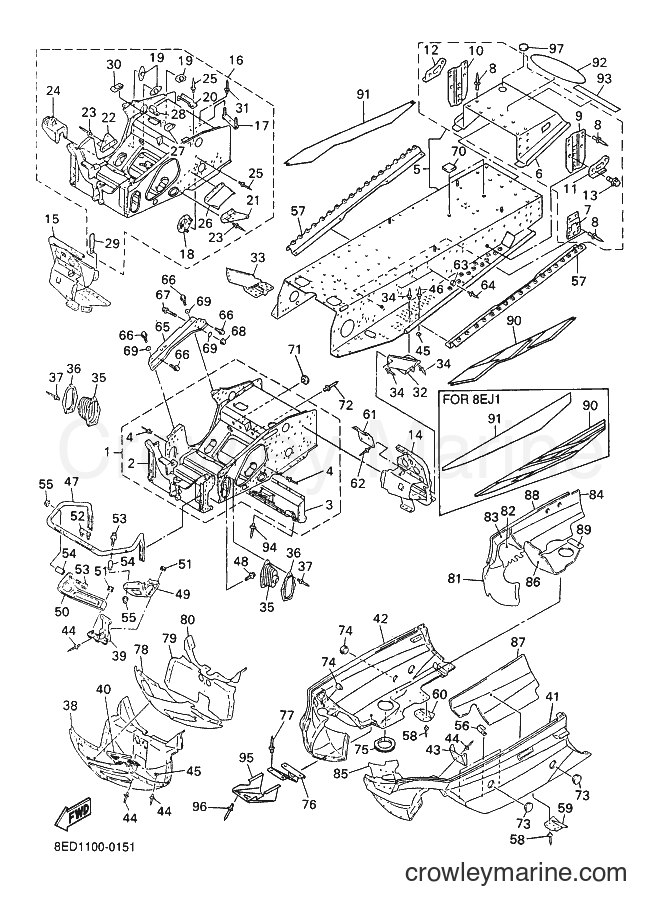

2000 Snowmobile VX600LT - VX600LT (8EJ1) [020] FRAME diagram

1
Yamaha Motors
Front Frame Comp8DG-21940-07-00
Required: 1
FRONT FRAME COMP.
Supersedes: 8DG-21940-08-00
$1461.14
You save $257.85

2
Yamaha Motors
Bulkhead8CR-2191A-02-00
Required: 1
. BULKHEAD
Supersedes: 8CR-2191A-00-00
$258.39
You save $45.60

3
Yamaha Motors
Heat Exchanger Assembly8DG-12440-01-00
Required: 1
. HEAT EXCHANGER ASSY
Supersedes: 8DG-12440-00-00
$368.04
You save $64.95

4
Yamaha Motors
Blind Rivet90267-48177-00
Required: 50
. RIVET, BLIND
$2.21
You save $0.39

4
Yamaha Motors
Blind Rivet90267-48016-00
Required: 30
. RIVET, BLIND
Supersedes: 90267-48176-00
$9.77
You save $1.72

5
Yamaha Motors
REAR FRAME COMP.8ED-21950-09-00
Required: 1
REAR FRAME COMP.
$806.64
You save $142.35

5
Yamaha Motors
REAR FRAME COMP.8EJ-21950-08-00
Required: 1
REAR FRAME COMP.
Supersedes: 8EJ-21950-09-00
$1161.94
You save $205.05

6
Yamaha Motors
SUB FRAME PANEL8ED-21916-11-00
Required: 1
. PANEL, SUB FRAME 5
Supersedes: 8ED-21916-10-00
$241.39
You save $42.60

6
Yamaha Motors
SUB FRAME PANEL8ED-21916-01-00
Required: 1
. PANEL, SUB FRAME 5
Supersedes: 8ED-21916-00-00
$220.99
You save $39.00

7
Yamaha Motors
MAIN TRACK BRACKET8ED-21943-00-00
Required: 1
. BRACKET, MAIN TRACK 1
$14.44
You save $2.55

8
Yamaha Motors
Blind Rivet90267-47186-00
Required: 46
. RIVET, BLIND
$2.72
You save $0.48

8
Yamaha Motors
Blind Rivet90267-47195-00
Required: 46
. RIVET, BLIND
$3.57
You save $0.63

9
Yamaha Motors
REAR TRACK BRACKET8ED-21944-00-00
Required: 1
. BRACKET, RR.TRACK SUSPENTION 1
$56.09
You save $9.90

10
Yamaha Motors
REAR TRACK BRACKET8ED-21954-00-00
Required: 1
. BRACKET, RR.TRACK SUSPENTION 2
$56.09
You save $9.90
$8.07
You save $1.42
$8.07
You save $1.42

13
Yamaha Motors
Flange Bolt95827-08016-00
Required: 4
. BOLT, FLANGE
$1.36
You save $0.24

14
Yamaha Motors
Footrest Component8ED-21960-09-00
Required: 1
FOOTREST COMP. 1
$226.94
You save $40.05

15
Yamaha Motors
FOOTREST COMP 28ED-21970-09-00
Required: 1
FOOTREST COMP. 2
$176.79
You save $31.20

16
Yamaha Motors
FRAME CONNECTION8ED-W2195-00-00
Required: 1
FRAME CONNECTION KIT
$172.54
You save $30.45
$6.79
You save $1.20

18
Yamaha Motors
Reinforce Housing Sub Assembly8CR-21920-00-00
Required: 1
. HOUSING, REINF SUB-ASSY(L.H)
$13.59
You save $2.40

19
Yamaha Motors
Chain Housing Bracket8CR-21939-01-00
Required: 3
. BRACKET, CHAIN HOUSING
Supersedes: 8CR-21939-00-00
$5.52
You save $0.97

20
Yamaha Motors
CLAMP. FUEL PIPE8CR-21977-00-00
Required: 2
. CLAMP, FUEL PIPE
$3.32
You save $0.58

21
Yamaha Motors
SUBFRAME PANEL 68CR-21917-00-00
Required: 1
. PANEL, SUB FRAME 6
$21.24
You save $3.75

22
Yamaha Motors
SUBFRAME PANEL8CR-21918-00-00
Required: 1
. PANEL, SUB-FRAME 7
$21.24
You save $3.75

23
Yamaha Motors
Blind Rivet90267-48016-00
Required: 4
. RIVET, BLIND
Supersedes: 90267-48176-00
$9.77
You save $1.72

24
Yamaha Motors
MUFFLER STAY8CR-2194J-00-00
Required: 1
. STAY, MUFFLER
$56.94
You save $10.05

25
Yamaha Motors
Blind Rivet90267-47186-00
Required: 50
. RIVET, BLIND
$2.72
You save $0.48
$16.57
You save $2.92

27
Yamaha Motors
Clamp90461-08113-00
Required: 2
. CLAMP
Supersedes: 90461-05003-00
$10.62
You save $1.87
$8.49
You save $1.50

29
Yamaha Motors
Clamp90462-10236-00
Required: 1
. CLAMP
Supersedes: 90462-05059-00
$9.77
You save $1.72
$8.92
You save $1.57

31
Yamaha Motors
Blind Rivet90267-47197-00
Required: 10
. RIVET, BLIND
$2.21
You save $0.39

32
Yamaha Motors
Pivot Pipe8DF-21941-00-00
Required: 1
PIPE, PIVOT 1
$47.59
You save $8.40
$51.84
You save $9.15
$4.67
You save $0.82
$23.79
You save $4.20

36
Yamaha Motors
STEERING BRACKET PLATE8CR-2195E-00-00
Required: 2
PLATE, STRG BRACKET 1
$28.04
You save $4.95

37
Yamaha Motors
Blind Rivet90267-47197-00
Required: 10
RIVET, BLIND
Supersedes: 90267-48165-00
$2.21
You save $0.39

38
Yamaha Motors
Sub Frame Panel8CR-21912-31-00
Required: 1
PANEL, SUB FRAME 1
$206.54
You save $36.45

38
Yamaha Motors
Sub Frame Panel8CR-21912-11-00
Required: 1
PANEL, SUB FRAME 1
$120.50
You save $21.27

39
Yamaha Motors
Backup Plate8CR-23788-11-00
Required: 1
PLATE, BACK UP
$38.24
You save $6.75
$88.39
You save $15.60

41
Yamaha Motors
Frame Under8CR-2196A-12-00
Required: 1
FRAME UNDER 1
$185.29
You save $32.70

41
Yamaha Motors
Frame Under8CR-2196A-32-00
Required: 1
FRAME UNDER 1
$215.89
You save $38.10

42
Yamaha Motors
UNDER FRAME8CR-2196E-32-00
Required: 1
FRAME, UNDER 2
$176.79
You save $31.20

42
Yamaha Motors
UNDER FRAME8CR-2196E-12-00
Required: 1
FRAME, UNDER 2
$185.29
You save $32.70

43
Yamaha Motors
GUARD FIT BRACKET8CR-21972-00-00
Required: 1
BRACKET, GUARD FITTING
$5.94
You save $1.05

44
Yamaha Motors
Blind Rivet90267-48018-00
Required: 39
RIVET, BLIND
Supersedes: 90267-48141-00
$8.92
You save $1.57
$9.77
You save $1.72
$2.13
You save $0.38

47
Yamaha Motors
FRONT BUMPER8CR-77512-00-00
Required: 1
BUMPER, FRONT 2
$82.44
You save $14.55
48
Yamaha Motors
Flange Bolt95817-08020-00
Required: 4
BOLT, FLANGE
Supersedes: 95807-08020-00
In stock
Only 1 remaining
$8.92
You save $1.57

49
Yamaha Motors
Front Bracket8CR-21949-10-00
Required: 1
BRACKET, FRONT
$21.24
You save $3.75

50
Yamaha Motors
FRONT BUMPER BRACKET8CR-21959-10-00
Required: 1
BRACKET, FRONT BUMPER
$28.89
You save $5.10

51
Yamaha Motors
Self Locking Nut90185-08169-00
Required: 4
NUT, SELF-LOCKING
Supersedes: 95607-08200-00
$8.07
You save $1.42
$5.09
You save $0.90
53
Yamaha Motors
Flange Bolt95817-08040-00
Required: 4
BOLT, FLANGE
Supersedes: 95807-08040-00
In stock
Only 2 remaining
$6.37
You save $1.12
$12.32
You save $2.17
$1.66
You save $0.29

56
Yamaha Motors
Clamp90465-06376-00
Required: 3
CLAMP
Supersedes: 90465-08146-00
$8.92
You save $1.57

57
Yamaha Motors
SILVER ANTI-SKID PLATE8ED-2192A-10-00
Required: 2
PLATE, ANTI-SKID
$22.09
You save $3.90

57
Yamaha Motors
PLATE, BLUE ANTI-SKI8ED-2192A-00-00
Required: 2
PLATE, ANTI-SKID
$39.09
You save $6.90

58
Yamaha Motors
Blind Rivet90267-48018-00
Required: 8
RIVET, BLIND
Supersedes: 90267-48141-00
$8.92
You save $1.57

59
Yamaha Motors
Frame Protector8CR-21978-00-00
Required: 1
PROTECTOR, FRAME
$22.94
You save $4.05

60
Yamaha Motors
FRAME PROTECTOR8CR-2197B-00-00
Required: 1
PROTECTOR, FRAME
$22.94
You save $4.05
$8.49
You save $1.50

62
Yamaha Motors
Blind Rivet90267-47186-00
Required: 3
RIVET, BLIND
Supersedes: 90267-48169-00
$2.72
You save $0.48
$8.07
You save $1.42

64
Yamaha Motors
Blind Rivet (81K)90267-40135-00
Required: 6
RIVET, BLIND
Supersedes: 90267-40069-00
$5.09
You save $0.90

65
Yamaha Motors
Frame Reinforcement8CR-21921-01-00
Required: 1
REINEFORCEMENT, FRAME REAR 1
$45.89
You save $8.10

66
Yamaha Motors
Flange Bolt95817-10020-00
Required: 6
BOLT, FLANGE
Supersedes: 90105-10617-00
In stock
Only 2 remaining
$8.07
You save $1.42

67
Yamaha Motors
BOLT95817-10065-00
Required: 1
BOLT, FLANGE
Supersedes: 95827-10065-00
$5.52
You save $0.97
In stock
Only 3 remaining
$1.83
You save $0.32

69
Yamaha Motors
WASHER92907-10200-00
Required: 3
WASHER, PLAIN
$4.67
You save $0.82
$3.61
You save $0.64
$3.10
You save $0.55
$2.25
You save $0.40
$2.21
You save $0.39
$4.67
You save $0.82
$4.21
You save $0.74
$4.17
You save $0.74
$3.65
You save $0.65

75
Yamaha Motors
Spacer8DF-21998-10-00
Required: 1
SPACER
Supersedes: 8DF-21998-00-00
$26.34
You save $4.65

76
Yamaha Motors
Frame Protector8ED-2197C-00-00
Required: 1
PROTECTOR, FRAME 3
$14.02
You save $2.47

77
Yamaha Motors
Blind Rivet90267-48018-00
Required: 4
RIVET, BLIND
Supersedes: 90267-48141-00
$8.92
You save $1.57

78
Yamaha Motors
SHROUD LINING8CR-77261-00-00
Required: 1
LINING, SHROUD 1
$105.39
You save $18.60

79
Yamaha Motors
SHROUD LINING 28CR-77262-00-00
Required: 1
LINING, SHROUD 2
$28.89
You save $5.10

80
Yamaha Motors
Shroud Lining8CR-77263-00-00
Required: 1
LINING, SHROUD 3
$16.99
You save $3.00

81
Yamaha Motors
SHROUND LINING8CR-77264-00-00
Required: 1
LINING, SHROUD 4
$28.04
You save $4.95

82
Yamaha Motors
Shroud Lining8CR-77265-00-00
Required: 1
LINING, SHROUD 5
$14.87
You save $2.62

83
Yamaha Motors
Shroud Lining8CR-77266-00-00
Required: 1
LINING, SHROUD 6
$11.04
You save $1.95

84
Yamaha Motors
SHROUD LINING8CR-77267-01-00
Required: 1
LINING, SHROUD 7
$28.04
You save $4.95

85
Yamaha Motors
Shroud Lining8CR-77268-00-00
Required: 1
LINING,SHROUD 8
$21.24
You save $3.75

86
Yamaha Motors
Shroud Lining8CR-77269-00-00
Required: 1
LINING,SHROUD 9
$79.04
You save $13.95

87
Yamaha Motors
Damper Noise8CR-77271-00-00
Required: 1
DAMPER, NOISE 11
$27.19
You save $4.80
$7.64
You save $1.35
$2.42
You save $0.43
$61.19
You save $10.80
$52.69
You save $9.30
$48.44
You save $8.55
$64.81
You save $11.44
$39.09
You save $6.90

93
Yamaha Motors
WARNING LABEL 28BH-77762-00-00
Required: 1
LABEL, WARNING 2
$53.54
You save $9.45

93
Yamaha Motors
Label (Warning)88X-77762-10-00
Required: 1
LABEL, WARNING 2
$23.79
You save $4.20
$2.21
You save $0.39

95
Yamaha Motors
Muffler Protector8ED-2194H-00-00
Required: 1
PROTECTOR, MUFFLER
$28.04
You save $4.95
$2.72
You save $0.48
$13.17
You save $2.32
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
