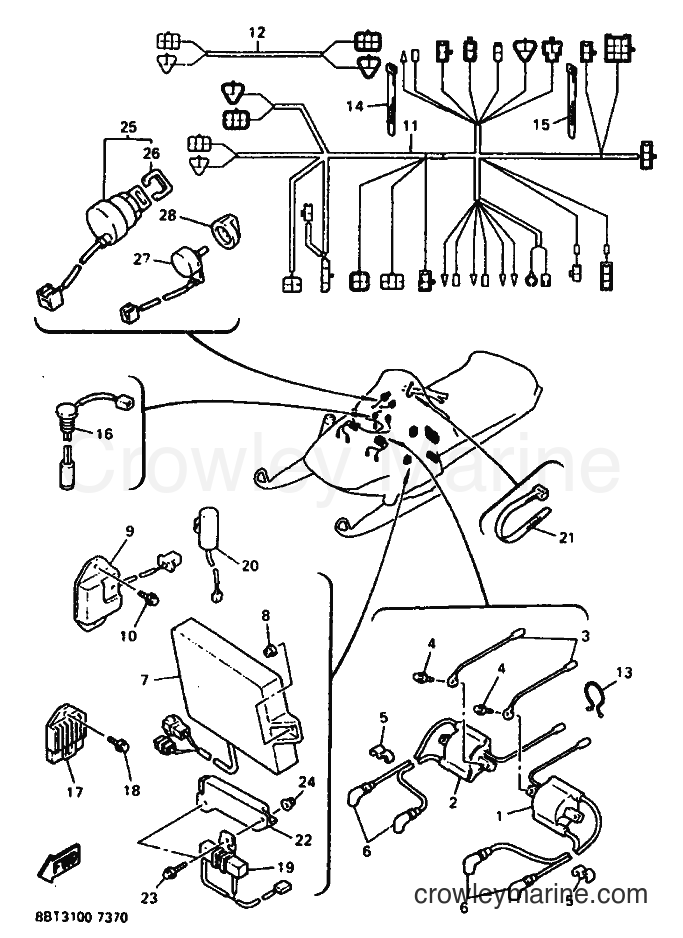

1997 Snowmobile VX800 - VX800 (8BU3) [020] ELECTRICAL 1 diagram

1
Yamaha Motors
IGNITION COIL ASSY85T-82310-06-00
Required: 1
IGNITION COIL ASSY
Supersedes: 88R-82310-00-00
$73.94
You save $13.05

2
Yamaha Motors
Ignition Coil Assembly89A-82320-09-00
Required: 1
IGNITION COIL ASSY
Supersedes: 89A-82320-00-00
$66.29
You save $11.70

3
Yamaha Motors
Sub-Lead Wire87D-82318-00-00
Required: 2
WIRE, SUB-LEAD
$5.09
You save $0.90
$4.67
You save $0.82
$6.37
You save $1.12

6
Yamaha Motors
4PE-82370-10-004PE-82370-00-00
Required: 4
PLUG CAP ASSY
Supersedes: 81E-82370-20-00
$28.04
You save $4.95

7
Yamaha Motors
CDI UNIT ASSEMBLY8BU-85540-00-00
Required: 1
C.D.I. UNIT ASSY
$441.14
You save $77.85
$0.85
You save $0.15

9
Yamaha Motors
VOLTAGE REGULATOR ASSEMBLY82M-81910-A0-00
Required: 1
VOLTAGE REGULATOR ASSY
$139.39
You save $24.60

10
Yamaha Motors
95817-06016-0090105-06010-00
Required: 1
BOLT, FLANGE
Supersedes: 95817-06016-00
$1.49
You save $0.26

11
Yamaha Motors
Wire Harness Assembly8BU-82590-00-00
Required: 1
WIRE HARNESS ASSY
$217.59
You save $38.40

12
Yamaha Motors
Wire Harness Assembly8BU-82580-00-00
Required: 1
WIRE HARNESS ASSY 2
$186.99
You save $33.00
In stock
Only 1 remaining
$8.92
You save $1.57
$10.62
You save $1.87

15
Yamaha Motors
Switch Cord Band25G-83936-01-00
Required: 1
BAND, SWITCH CORD
In stock
Only 1 remaining
$4.67
You save $0.82

16
Yamaha Motors
3E1-85720-13-003E1-85720-12-00
Required: 1
OIL LEVEL GAUGE ASSY
$33.14
You save $5.85

17
Yamaha Motors
VOLTAGE REGULATOR ASSEMBLY8AB-81910-00-00
Required: 1
VOLTAGE REGULATOR ASSY
$84.99
You save $15.00

18
Yamaha Motors
95817-06016-0090105-06010-00
Required: 1
BOLT, FLANGE
Supersedes: 95817-06016-00
$1.49
You save $0.26

19
Yamaha Motors
RESISTOR ASY89M-85370-00-00
Required: 1
RESISTOR ASSY
Supersedes: 88T-85380-00-00
$35.69
You save $6.30

20
Yamaha Motors
SMOOTH CONDENSOR1NL-81965-01-00
Required: 1
CONDENSER, SMOOTHING
$96.04
You save $16.95

21
Yamaha Motors
Switch Cord Band25G-83936-01-00
Required: 1
BAND, SWITCH CORD
In stock
Only 1 remaining
$4.67
You save $0.82

22
Yamaha Motors
RECTIFIER/REGULATOR ASSEMBLY1JK-81960-A1-00
Required: 1
RECTIFIER & REGULATOR ASSY
$97.74
You save $17.25

23
Yamaha Motors
Washer Based Bolt90105-06696-00
Required: 2
BOLT, FLANGE
Supersedes: 95027-06016-00
$8.92
You save $1.57

24
Yamaha Motors
95604-06200-0095607-06200-00
Required: 2
NUT, SELF U-FLANGE
$11.47
You save $2.02

25
Yamaha Motors
MAIN SWITCH ASSY8AB-82510-01-00
Required: 1
MAIN SWITCH ASSY
Supersedes: 8AB-82510-00-00
$96.04
You save $16.95
$7.22
You save $1.27

27
Yamaha Motors
VARIABLE RESISTOR8CR-87283-00-00
Required: 1
RESISTOR, VARIABLE
$30.59
You save $5.40

28
Yamaha Motors
VARIABLE RESISTOR KNOB8AB-87284-00-00
Required: 1
KNOB, VARIABLE RESISTOR
$13.59
You save $2.40
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
