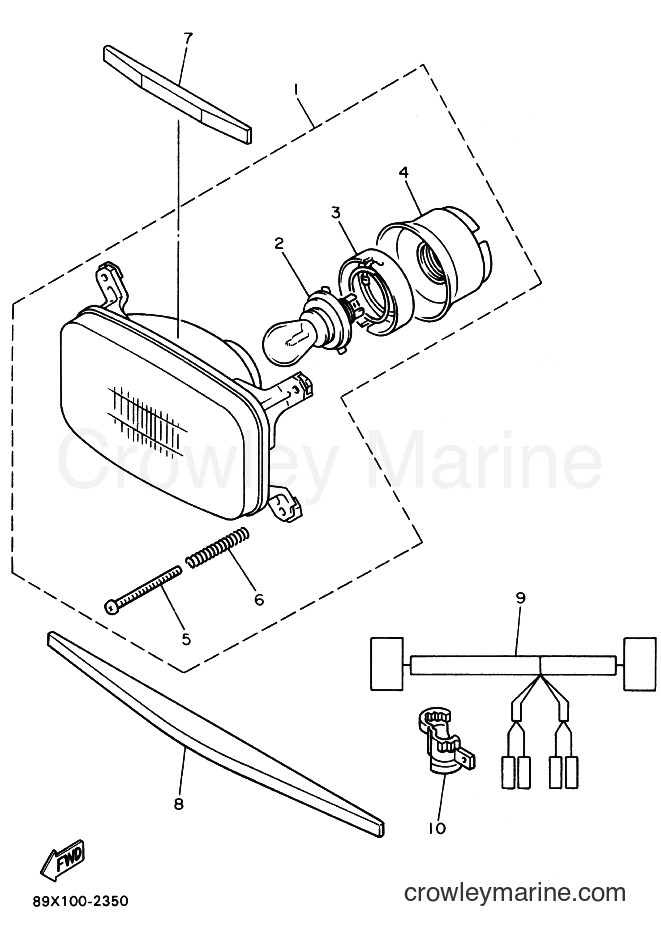

1997 Snowmobile ET410TR - ET410TR (8BY4) [030] HEADLIGHT diagram

1
Yamaha Motors
HEADLIGHT UNIT ASSEMBLY89X-84310-00-00
Required: 1
HEADLIGHT UNIT ASSY
$167.44
You save $29.55

2
Yamaha Motors
HL Bulb 12V60/60W8A7-84314-00-XX
Required: 1
. BULB, HEADLIGHT
Supersedes: 8A7-84314-00-00
$7.22
You save $1.27

3
Yamaha Motors
Socket8A7-84312-00-00
Required: 1
. HOLDER, SOCKET
$28.04
You save $4.95

4
Yamaha Motors
Socket Cover8A7-84397-01-00
Required: 1
. COVER, SOCKET
$22.94
You save $4.05

5
Yamaha Motors
RIM ADJUSTMENT SCREW89X-84331-00-00
Required: 4
. SCREW, RIM ADJUSTING
$4.67
You save $0.82

6
Yamaha Motors
SCREW SPRING89X-84332-00-00
Required: 4
. SPRING, SCREW
$0.89
You save $0.16

7
Yamaha Motors
Headlight Damper89X-84366-00-00
Required: 1
DAMPER, HEADLIGHT 1
$3.82
You save $0.68

8
Yamaha Motors
HEADLIGHT DAMPER89X-84367-00-00
Required: 1
DAMPER, HEADLIGHT 2
$6.79
You save $1.20

9
Yamaha Motors
HEADLIGHT CORD8BY-84359-00-00
Required: 1
CORD, HEADLIGHT
$14.87
You save $2.62
$1.46
You save $0.26
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors ET410TR (8BY4) [030] - HEADLIGHT](https://cdn.crowleymarine.com/yamaha/gJrk1On7.png)
