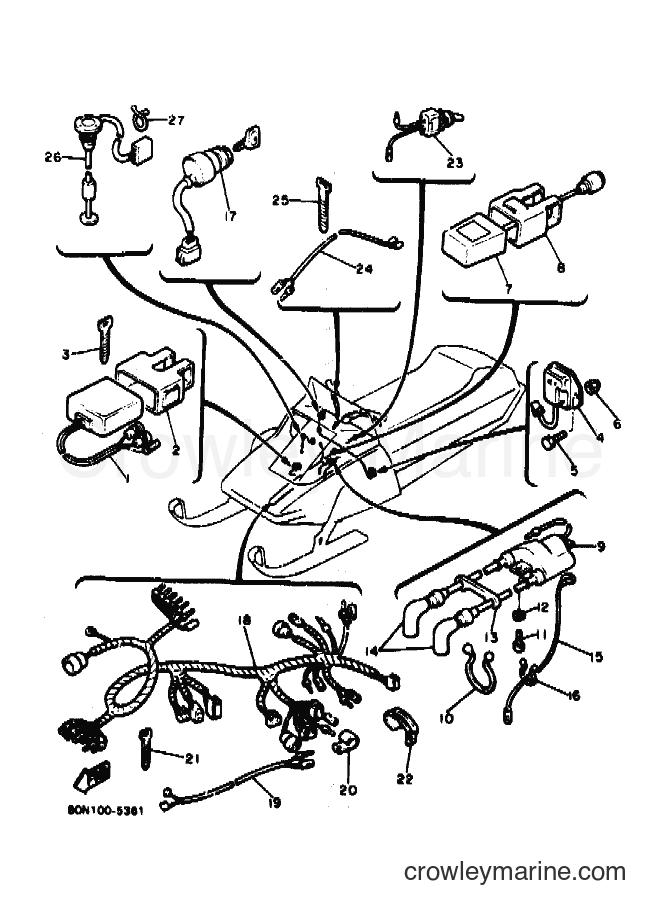

1991 Snowmobile VMX540 - VMX540 (88D1) [010] ELECTRICAL 1 diagram

1
Yamaha Motors
CDI UNIT ASSEMBLY83H-85540-10-00
Required: 1
C.D.I. UNIT ASSY
$301.74
You save $53.25
$12.74
You save $2.25
$7.22
You save $1.27

4
Yamaha Motors
VOLTAGE REGULATOR ASSEMBLY82M-81910-A0-00
Required: 1
VOLTAGE REGULATOR ASSY
$139.39
You save $24.60
$0.76
You save $0.14

6
Yamaha Motors
Flange Nut95707-06300-00
Required: 2
NUT, nylon
Supersedes: 95701-06300-00
$3.19
You save $0.56

7
Yamaha Motors
Control Unit Assembly80N-85590-10-00
Required: 1
CONTROL UNIT ASSY
$141.09
You save $24.90
$22.09
You save $3.90

9
Yamaha Motors
IGNITION COIL ASSEMBLY8E7-82310-09-00
Required: 1
IGNITION COIL ASSY
Supersedes: 8X6-82310-10-00
$88.39
You save $15.60

9
Yamaha Motors
IGNITION COIL ASSEMBLY8U9-82310-T0-00
Required: 1
IGNITION COIL ASSY
$96.04
You save $16.95
-50%

10
Yamaha Motors
Clamp90464-25267-00
Required: 1
CLAMP
Supersedes: 90464-23041-00
In stock
Only 1 remaining
$4.25
You save $4.25

11
Yamaha Motors
Pan Head Screw98580-06016-00
Required: 2
SCREW, pan head
Supersedes: 92502-06016-00
In stock
Only 5 remaining
$2.68
You save $0.67

12
Yamaha Motors
Spring Washer92995-06100-00
Required: 2
WASHER, spring
Supersedes: 92990-06100-00
In stock
5+ in stock
$2.76
You save $0.69
$3.82
You save $0.68

14
Yamaha Motors
4PE-82370-10-004PE-82370-00-00
Required: 2
PLUG CAP ASSY
Supersedes: 2TV-82370-00-00
$28.04
You save $4.95

15
Yamaha Motors
Sub-Lead Wire87D-82318-00-00
Required: 1
WIRE, sub-lead
Supersedes: 8V7-82318-00-00
$5.09
You save $0.90
$7.22
You save $1.27
$97.74
You save $17.25
18
Required: 1
WIRE HARNESS ASSY
Price unavailable

19
Yamaha Motors
Sub-Lead Wire80N-82319-00-00
Required: 1
WIRE, sub-lead
$17.84
You save $3.15

20
Yamaha Motors
CLAMP,WIREHARNESS8R9-21999-00-00
Required: 1
CLAMP, wireharness
$3.49
You save $0.62
$7.22
You save $1.27

22
Yamaha Motors
90465-08316-0090465-06101-00
Required: 1
CLAMP
Supersedes: 90465-06151-00
$5.52
You save $0.97
$99.44
You save $17.55

24
Yamaha Motors
SUB-LEAD WIRE80X-82318-00-00
Required: 2
WIRE, sub-lead
$23.79
You save $4.20

25
Yamaha Motors
Switch Cord Band437-83936-01-00
Required: 2
BAND, switch cord
Supersedes: 437-83936-00-00
$7.22
You save $1.27

26
Yamaha Motors
OIL LEVEL GAUGE ASSEMBLY8M6-85720-00-00
Required: 1
OIL LEVEL GAUGE ASSY
$58.64
You save $10.35
In stock
Only 1 remaining
$8.39
You save $2.10
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
