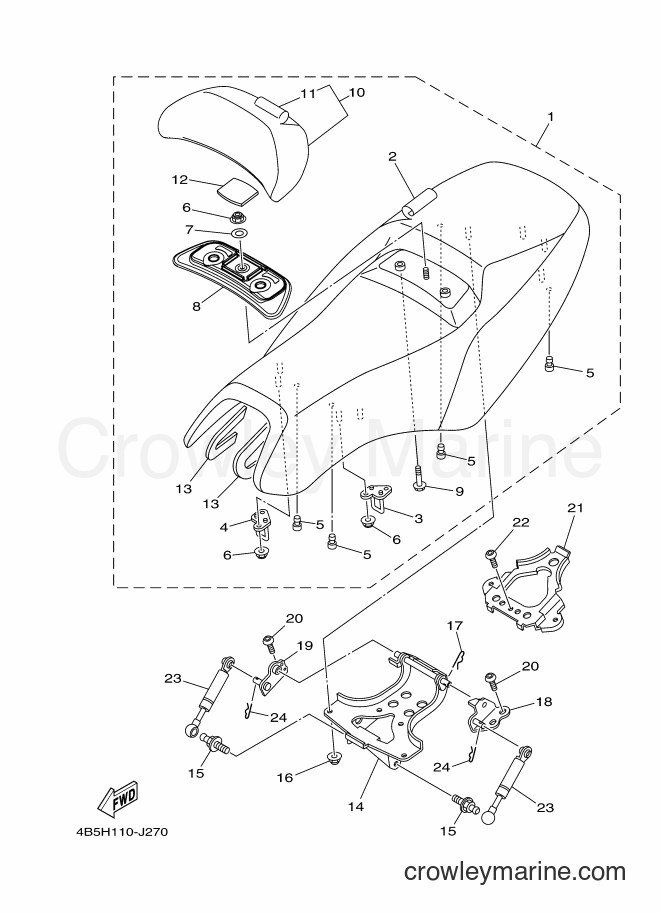

2010 Scooter XP500 - XP500 (4B5E) [010] SEAT diagram
1
Required: 1
DOUBLE SEAT ASSY
Price unavailable
2
Required: 1
. COVER, SEAT
Price unavailable

3
Yamaha Motors
Seat Bracket4B5-24718-20-00
Required: 1
. BRACKET, SEAT
$11.47
You save $2.02

4
Yamaha Motors
Seat Bracket4B5-24728-20-00
Required: 1
. BRACKET, SEAT
$11.47
You save $2.02

5
Yamaha Motors
SEAT DAMPER5SL-24723-00-00
Required: 4
. DAMPER, SEAT
$6.37
You save $1.12

6
Yamaha Motors
U Flange Nut95604-06200-00
Required: 5
. NUT, SELF-LOCKING
Supersedes: 95602-06200-00
$2.51
You save $0.44

7
Yamaha Motors
Special Washer4CY-24722-00-00
Required: 1
. WASHER, SPECIAL
$0.81
You save $0.14
$28.89
You save $5.10

9
Yamaha Motors
95811-06025-0095801-06025-00
Required: 2
. BOLT, FLANGE
Supersedes: 95802-06025-00
$1.40
You save $0.25
10
Required: 1
. SEAT BACK ASSY
Price unavailable
11
Required: 1
. . COVER, SEAT BACK
Price unavailable

12
Yamaha Motors
SEAT DAMPER4B5-24724-00-00
Required: 1
. DAMPER, SEAT
$2.25
You save $0.40

13
Yamaha Motors
SEAT DAMPER4B5-24723-00-00
Required: 2
. DAMPER, SEAT
$3.91
You save $0.69

14
Yamaha Motors
Seat Hinge4B5-24726-01-00
Required: 1
HINGE, SEAT
Supersedes: 4B5-24726-00-00
$165.74
You save $29.25
$7.22
You save $1.27
$3.57
You save $0.63
$1.15
You save $0.20
$33.99
You save $6.00
$28.04
You save $4.95

20
Yamaha Motors
Button head bolt92012-08020-00
Required: 4
BOLT, BUTTON HEAD
$2.38
You save $0.42

21
Yamaha Motors
TAIL COVER BRACKET4B5-2475U-00-00
Required: 1
BRACKET, TAIL COVER
$22.94
You save $4.05

22
Yamaha Motors
Button head bolt92012-08020-00
Required: 1
BOLT, BUTTON HEAD
$2.38
You save $0.42
23
Required: 2
STOPPER
Price unavailable
$5.52
You save $0.97
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
