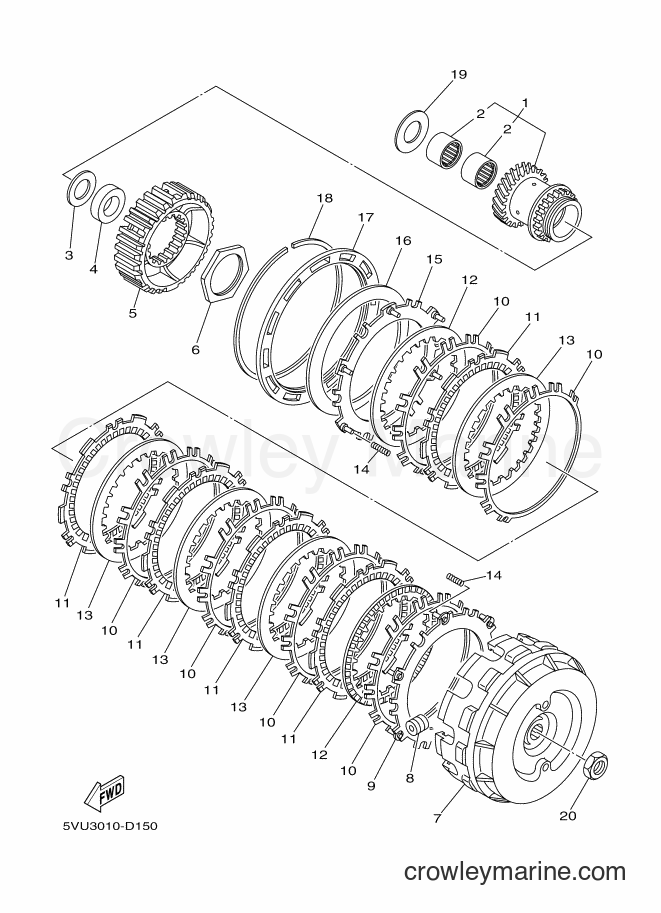

2010 Scooter XP500 - XP500 (4B5E) [050] CLUTCH diagram

1
Yamaha Motors
Primary Drive Gear A5VU-16110-00-00
Required: 1
PRIMARY DRIVE GEAR ASSY
$227.79
You save $40.20
$27.19
You save $4.80

3
Yamaha Motors
PLATE WASHER (2VM)90201-247L2-00
Required: 1
WASHER, PLATE (2.05T)
Supersedes: 90201-244A9-00
$9.77
You save $1.72
$24.64
You save $4.35
$226.09
You save $39.90
$49.29
You save $8.70

7
Yamaha Motors
CLUTCH HOUSING COMP.5GJ-16510-10-00
Required: 1
CLUTCH HOUSING COMP.
$191.24
You save $33.75

8
Yamaha Motors
Roller Weight Assembly5GJ-16540-00-00
Required: 12
ROLLER WEIGHT ASSY
$14.02
You save $2.47

9
Yamaha Motors
THRUST WEIGH T PLATE5GJ-16520-00-00
Required: 1
PLATE, THRUST WEIGHT
$83.29
You save $14.70

10
Yamaha Motors
CLUTCH SPRING5GJ-16533-00-00
Required: 6
SPRING, CLUTCH
$29.74
You save $5.25

11
Yamaha Motors
Friction Plate5GJ-16321-10-00
Required: 5
PLATE, FRICTION
$26.34
You save $4.65

12
Yamaha Motors
Clutch Plate5GJ-16325-10-00
Required: 2
PLATE, CLUTCH 2
$21.24
You save $3.75

13
Yamaha Motors
Clutch Plate5GJ-16324-00-00
Required: 4
PLATE, CLUTCH 1
$9.34
You save $1.65

14
Yamaha Motors
Spring4B5-16539-01-00
Required: 6
SPRING
Supersedes: 4B5-16539-00-00
$2.55
You save $0.45

15
Yamaha Motors
PRESSURE PLATE ASSEMBLY5GJ-16550-00-00
Required: 1
PRESSURE PLATE ASSY
$68.84
You save $12.15

16
Yamaha Motors
Clutch Spring 25GJ-16334-00-00
Required: 1
SPRING, CLUTCH 2
$73.94
You save $13.05

17
Yamaha Motors
SPRING STOPPER PLATE5GJ-16537-00-00
Required: 1
PLATE, SPRING STOPPER
$100.29
You save $17.70

17
Yamaha Motors
SPRING STOPPER PLATE5GJ-16537-20-00
Required: 1
PLATE, SPRING STOPPER
$62.04
You save $10.95

17
Yamaha Motors
SPRING STOPPER PLATE5GJ-16537-30-00
Required: 1
PLATE, SPRING STOPPER
$62.04
You save $10.95

17
Yamaha Motors
SPRING STOPPER PLATE5GJ-16537-10-00
Required: 1
PLATE, SPRING STOPPER
$67.99
You save $12.00
$13.17
You save $2.32

19
Yamaha Motors
Plain Washer90201-24017-00
Required: 1
WASHER, PLATE
$3.10
You save $0.55
$12.32
You save $2.17
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
