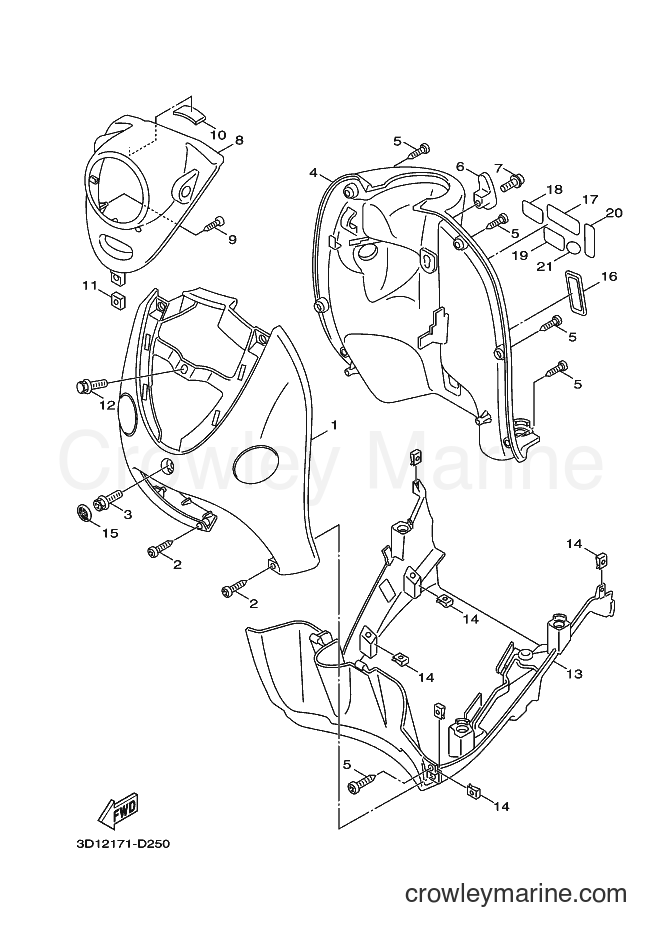

2008 Scooter XC50 - XC50 (3D16) [010] LEG SHIELD diagram
$84.14
You save $14.85

2
Yamaha Motors
Truss Head Tapping Screw97707-50016-00
Required: 4
SCREW, TRUSS HEAD TAPPING
In stock
Only 4 remaining
$1.57
You save $0.28

3
Yamaha Motors
Bolt With Washer90119-06096-00
Required: 1
BOLT, WITH WASHER
In stock
Only 2 remaining
$3.65
You save $0.65

4
Yamaha Motors
Leg Shield Assembly3D1-F8300-00-00
Required: 1
LEG SHIELD ASSY
$28.04
You save $4.95

5
Yamaha Motors
Truss Head Tapping Screw97707-50016-00
Required: 6
SCREW, TRUSS HEAD TAPPING
In stock
Only 4 remaining
$1.57
You save $0.28
$0.42
You save $0.08

7
Yamaha Motors
Screw with Washer90159-06067-00
Required: 1
SCREW, WITH WASHER
Supersedes: 90159-06822-00
$8.92
You save $1.57

8
Yamaha Motors
Headlight Cover3D1-H4144-02-00
Required: 1
COVER, HEADLIGHT
Supersedes: 3D1-H4144-01-00
$101.14
You save $17.85

9
Yamaha Motors
Tapping Screw90169-05001-00
Required: 2
TAPPING SCREW
$0.89
You save $0.16
$0.98
You save $0.17
$2.00
You save $0.35
12
Yamaha Motors
Screw with Washer90159-06016-00
Required: 1
SCREW, WITH WASHER
$3.10
You save $0.55
$16.57
You save $2.92

14
Yamaha Motors
Spring Nut90183-05042-00
Required: 6
NUT, SPRING
Supersedes: 90183-05807-00
In stock
Only 1 remaining
$0.85
You save $0.15
$4.67
You save $0.82
$2.00
You save $0.35

17
Yamaha Motors
Caution Label3D1-F118K-00-00
Required: 1
LABEL, CAUTION
$1.91
You save $0.34

18
Yamaha Motors
Caution Label3D1-F4877-00-00
Required: 1
LABEL, CAUTION
$0.51
You save $0.09
19
Required: 1
LABEL, CAUTION CANADA
Price unavailable
20
Required: 1
LABEL
Price unavailable
21
Required: 1
PLATE
Price unavailable
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
