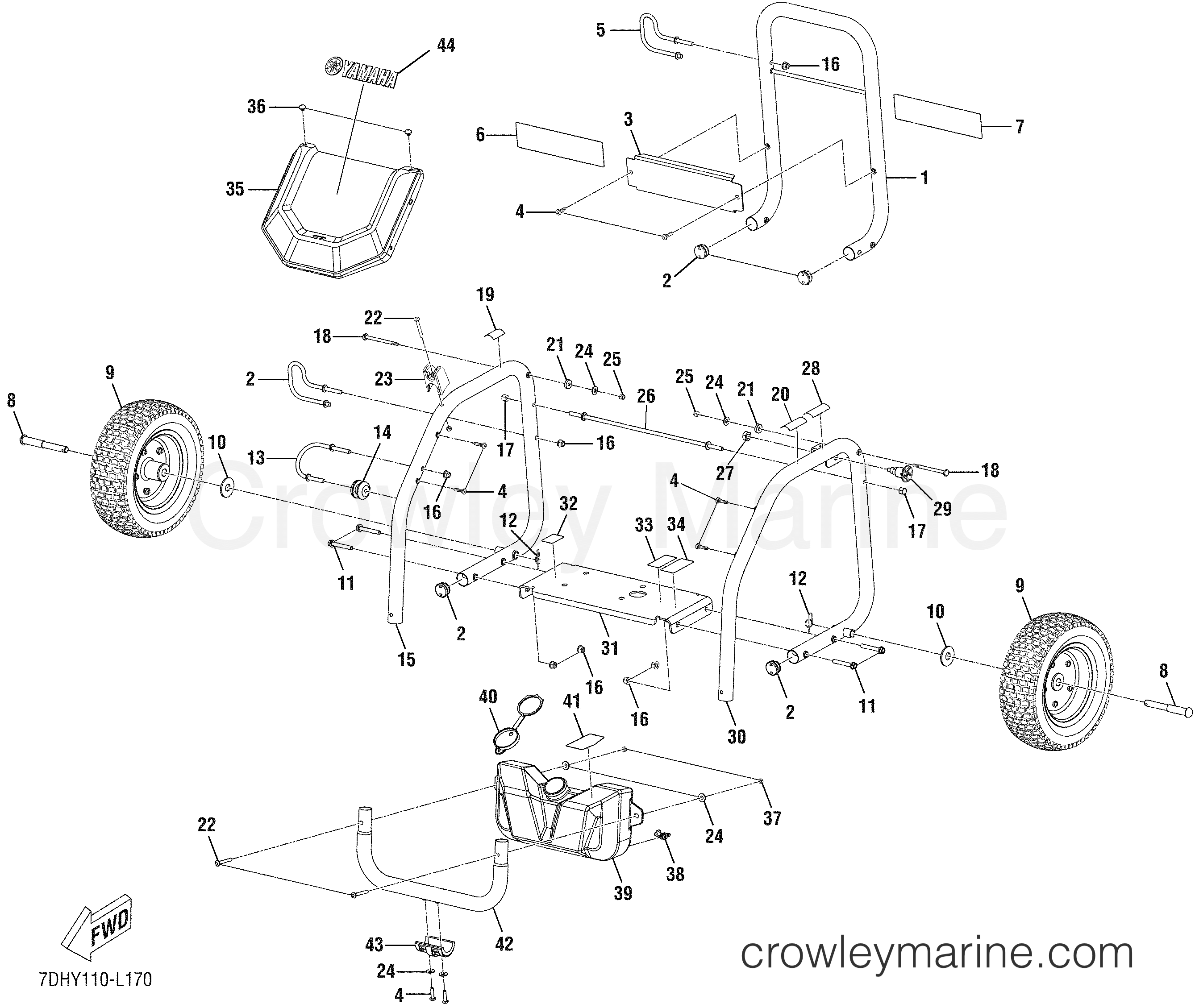

2013 Generator 3028 - PW3028A (PRESSURE WASHER) FRAME ASSEMBLY diagram

1
Yamaha Motors
Handle Complete7DH-R4223-00-00
Required: 1
HANDLE ASSEMBLY
$14.87
You save $2.62
$0.94
You save $0.17
$6.79
You save $1.20

4
Yamaha Motors
Torx 1 (M6 X 25 MM Bolt, T-30 TORX PAN HEAD)7DH-R4543-00-00
Required: 8
BOLT (M6 X 25 MM, T-30 TORX PAN HEAD)
$0.85
You save $0.15

5
Yamaha Motors
Trigger Han Holder7DH-R4632-00-00
Required: 2
TRIGGER HANDLE HOLDER
$2.55
You save $0.45

6
Yamaha Motors
Label (Performance)7DH-R4271-00-00
Required: 1
PERFORMANCE LABEL
$1.42
You save $0.25

7
Yamaha Motors
Quick Start Label7DH-R4272-00-00
Required: 1
QUICK START LABEL
$1.66
You save $0.29
$2.55
You save $0.45

9
Yamaha Motors
Wheel7DH-R4620-00-00
Required: 2
WHEEL (12 IN.)
$29.74
You save $5.25

10
Yamaha Motors
Plain Washer7DH-R4650-00-00
Required: 2
WASHER (5/8 IN.)
$0.98
You save $0.17

11
Yamaha Motors
Flange with washer Bolt, (M8 X 55 MM) Hexagon Head7DH-R4547-00-00
Required: 4
BOLT W/WASHER (M8 X 55 MM, HEX HEAD)
$1.87
You save $0.33
$1.83
You save $0.32

13
Yamaha Motors
Wand Holder7DH-R4633-00-00
Required: 1
LOWER WAND HOLDER
$3.40
You save $0.60
$1.87
You save $0.33
$18.69
You save $3.30

16
Yamaha Motors
Flange Nut7DH-R4549-00-00
Required: 7
NUT, FLANGE (M8)
$0.85
You save $0.15
$0.85
You save $0.15

18
Yamaha Motors
Connector Pin7DH-R4530-00-00
Required: 2
CONNECTOR PIN (1/4 IN.)
$0.98
You save $0.17

19
Yamaha Motors
Lubricant Label7DH-R4273-00-00
Required: 1
LUBRICANT LABEL
$0.85
You save $0.15

20
Yamaha Motors
Hot Surface Label7DH-R4274-00-00
Required: 1
HOT SURFACE LABEL
$1.83
You save $0.32

21
Yamaha Motors
Spacer7DH-R4531-00-00
Required: 2
WASHER (OD20 X ID8 X 4.5T)
$0.85
You save $0.15

22
Yamaha Motors
Torx 2 (M6 X 48 MM Bolt, TORX T-30 HEAD)7DH-R4544-00-00
Required: 3
SCREW (M6 X 48 MM, TORX T-30 HEAD)
$0.85
You save $0.15
$0.85
You save $0.15

24
Yamaha Motors
Plain Washer7DH-R4251-00-00
Required: 6
WASHER (1/4 IN.)
$0.85
You save $0.15

25
Yamaha Motors
Nut7DH-R454A-00-00
Required: 2
LOCK NUT (1/4-20)
$0.85
You save $0.15
$4.67
You save $0.82

27
Yamaha Motors
Nut7DH-R4542-00-00
Required: 1
LOCK NUT (1/2-20)
$0.85
You save $0.15

28
Yamaha Motors
Release Pin Label7DH-R4275-00-00
Required: 1
RELEASE PIN LABEL
$0.85
You save $0.15

29
Yamaha Motors
Handle Lock Assembly7DH-R4213-00-00
Required: 1
HANDLE LOCK ASSEMBLY
$28.04
You save $4.95
$22.09
You save $3.90
$18.69
You save $3.30
$0.85
You save $0.15
$0.98
You save $0.17
$1.83
You save $0.32
$20.39
You save $3.60
$0.85
You save $0.15

37
Yamaha Motors
Nut7DH-R4545-00-00
Required: 2
LOCK NUT (M6)
$0.85
You save $0.15
$0.85
You save $0.15
$9.77
You save $1.72
$0.85
You save $0.15

41
Yamaha Motors
Detergent Tan Label7DH-R427C-00-00
Required: 1
DETERGENT TANK LABEL
$0.85
You save $0.15

42
Yamaha Motors
Frame W/ Rubbe7DH-R4212-00-00
Required: 1
FRONT FRAME ASSEMBLY
$14.02
You save $2.47
$2.46
You save $0.44

44
Yamaha Motors
Yamaha Logo Label7DH-R4278-00-00
Required: 1
LABEL, YAMAHA LOGO
$1.57
You save $0.28
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
