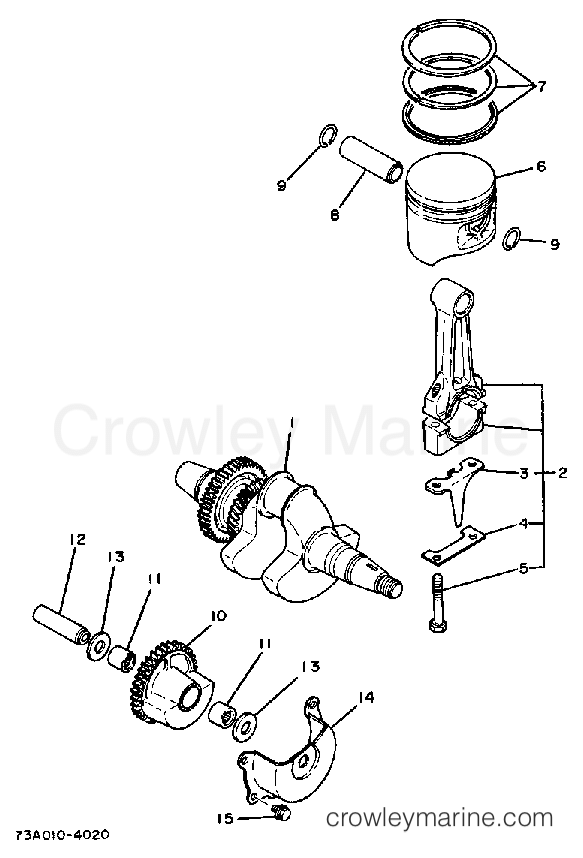

1998 Generator 5000 - EF5000DVE CRANKSHAFT PISTON diagram

1
Yamaha Motors
CRANKSHAFT 73A-11410-00-00
Required: 1
CRANKSHAFT (73A-11400-00)
$288.99
You save $51.00

2
Yamaha Motors
Connecting Rod Assembly73A-11650-00-00
Required: 1
CONNECTING ROD ASSEMBLY
$57.37
You save $10.12

3
Yamaha Motors
Oil Splasher73A-11657-00-00
Required: 1
.SPLASHER, OIL
$8.92
You save $1.57

4
Yamaha Motors
Lock Washer73A-11449-00-00
Required: 1
.WASHER, LOCK
$2.33
You save $0.41
$3.36
You save $0.59
$84.99
You save $15.00

6
Yamaha Motors
Piston73A-11636-00-00
Required: 1
PISTON 2 O/S 0.50 (0.50MM O/S)
$84.99
You save $15.00

6
Yamaha Motors
PISTON 1 O/S 0.25 (0.25MM O/S)73A-11635-00-00
Required: 1
PISTON 1 O/S 0.25 (0.25MM O/S)
$62.89
You save $11.10

7
Yamaha Motors
Piston Ring Set73A-11610-10-00
Required: 1
PISTON RINGSET 1ST (1ST O/S)
$20.39
You save $3.60

7
Yamaha Motors
Piston Ring Set73A-11610-20-00
Required: 1
PISTON RINGSET 2ND (2ND O/S)
$21.24
You save $3.75

7
Yamaha Motors
Piston Ring Set73A-11610-00-00
Required: 1
PISTON RINGSET STD
$22.94
You save $4.05
$10.19
You save $1.80
$7.22
You save $1.27
$95.19
You save $16.80

11
Yamaha Motors
Bearing Cylinder #1793317-21543-00
Required: 2
BEARING, CYLINDER.#17
$15.72
You save $2.77
$14.44
You save $2.55

13
Yamaha Motors
Plate Washer90201-153P0-00
Required: 2
WASHER, PLATE
Supersedes: 90201-152H7-00
$9.77
You save $1.72
$14.87
You save $2.62
15
Yamaha Motors
Flange Bolt95812-06012-00
Required: 4
BOLT, FLANGE
Supersedes: 95811-06012-00
$0.98
You save $0.17
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
