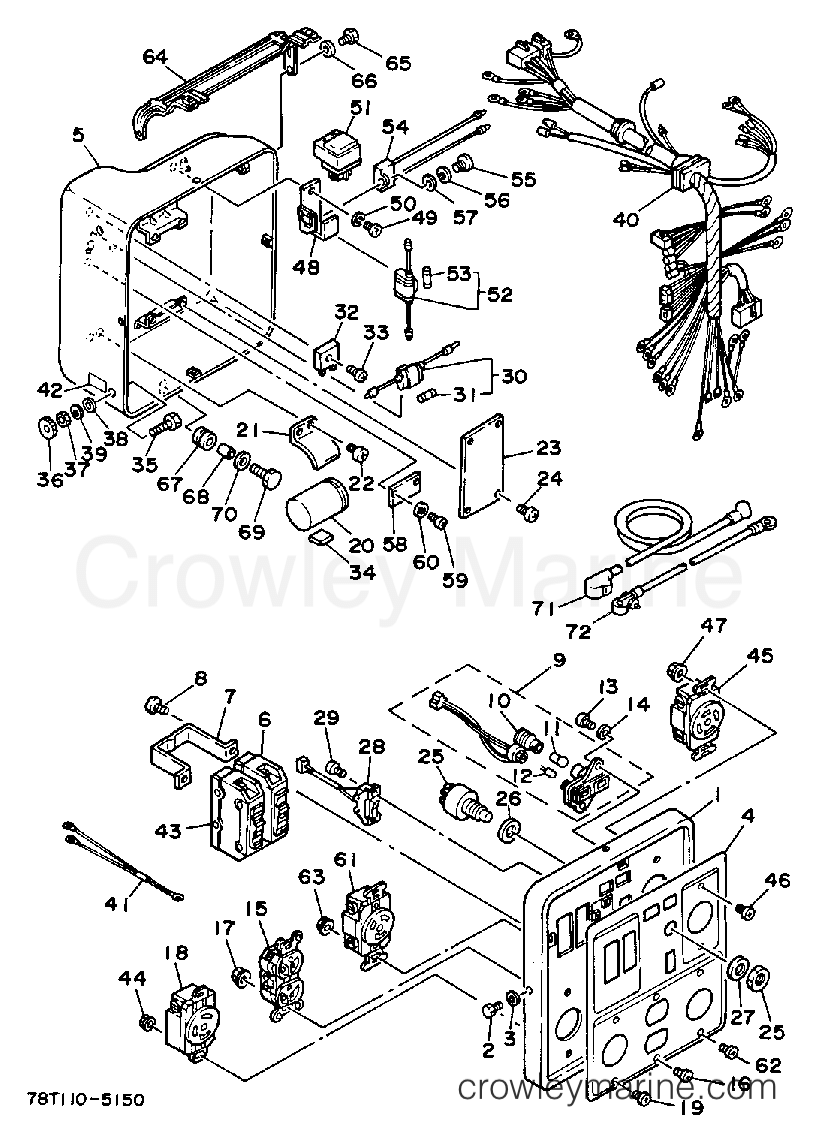

1998 Generator 5000 - EDA5000DVE CONTROL BOX diagram
$108.79
You save $19.20

2
Yamaha Motors
Hexagon bolt97313-05010-00
Required: 4
BOLT, HEXAGON
In stock
Only 1 remaining
$1.44
You save $0.26

3
Yamaha Motors
Plate Washer92990-05600-00
Required: 4
WASHER
Supersedes: 92901-05600-00
In stock
Only 4 remaining
$0.68
You save $0.12

4
Yamaha Motors
Control Plate78T-87217-90-00
Required: 1
PLATE, CONTROL
$30.59
You save $5.40

5
Yamaha Motors
Cover Control Box73F-87213-10-86
Required: 1
COVER CONTROL BOX
$69.69
You save $12.30
$95.19
You save $16.80

7
Yamaha Motors
Breaker Holder73H-87244-00-00
Required: 1
HOLDER, BREAKER
$5.94
You save $1.05

8
Yamaha Motors
98511040060098501-04006-00
Required: 2
SCREW, PAN HEAD (98502-04006)
Supersedes: 98511-04006-00
$3.82
You save $0.68

9
Yamaha Motors
Pilot Light Assembly78N-83530-00-00
Required: 1
PILOT LIGHT ASSEMBLY
$39.09
You save $6.90

10
Yamaha Motors
Socket Cord Assembly78N-83520-00-00
Required: 1
.SOCKET CORD ASSEMBLY
$18.69
You save $3.30

11
Yamaha Motors
Pilot Bulb705-84347-00-00
Required: 1
.BULB, PILOT LAMP
$8.12
You save $1.43
$5.94
You save $1.05

13
Yamaha Motors
.SCREW, PAN HEAD97802-04008-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98580-04008-00
In stock
Only 2 remaining
$1.70
You save $0.30

14
Yamaha Motors
Plate Washer92990-04600-00
Required: 2
WASHER
Supersedes: 92901-04600-00
In stock
Only 1 remaining
$0.84
You save $0.15

15
Yamaha Motors
Consent7CF-87221-80-00
Required: 1
RECEPTACLE 1 (P&S 5-20R)
Supersedes: 73H-87221-90-00
$63.74
You save $11.25

16
Yamaha Motors
.SCREW, PAN HEAD97802-04008-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98580-04008-00
In stock
Only 2 remaining
$1.70
You save $0.30
$0.94
You save $0.17

18
Yamaha Motors
Receptacle7VU-87221-90-00
Required: 1
CONSENT 2
Supersedes: 73H-87222-90-00
In stock
Only 3 remaining
$46.74
You save $8.25

19
Yamaha Motors
.SCREW, PAN HEAD97802-04008-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98580-04008-00
In stock
Only 2 remaining
$1.70
You save $0.30

20
Yamaha Motors
Condenser Assembly78R-87107-00-00
Required: 1
CONDENSER ASSEMBLY
$61.19
You save $10.80

21
Yamaha Motors
Condenser Holder73A-87216-00-00
Required: 1
HOLDER, CONDENSER
$2.17
You save $0.38

22
Yamaha Motors
Screw97885-05010-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98580-05010-00
In stock
Only 2 remaining
$2.59
You save $0.46

23
Yamaha Motors
VOLTAGE REGULATOR ASSEMBLY73A-8722A-21-00
Required: 1
VOLTAGE REGLTR ASSEMBLY
$249.04
You save $43.95

24
Yamaha Motors
98511040060098501-04006-00
Required: 4
SCREW, PAN HEAD (98502-04006)
Supersedes: 98511-04006-00
$3.82
You save $0.68

25
Yamaha Motors
STARTING SWITCH Assembly682-81870-00-00
Required: 1
STARTING SWITCH ASSY
$122.61
You save $21.64
$6.37
You save $1.12

27
Yamaha Motors
Plate Washer90201-18262-00
Required: 1
WASHER, PLATE
Supersedes: 90201-17327-00
$8.92
You save $1.57

28
Yamaha Motors
Stop Switch Assembly78N-82550-00-00
Required: 1
STOP SWITCH ASSEMBLY
$29.74
You save $5.25

29
Yamaha Motors
Pan Head Screw98580-03008-00
Required: 2
SCREW, PAN HEAD
$3.27
You save $0.58
30
Yamaha Motors
FUSE HOLDER ASSY55K-82150-02-00
Required: 1
FUSE HOLDER ASSY
Supersedes: 55K-82150-01-00
$13.17
You save $2.32

31
Yamaha Motors
Obsolete Yamaha Part1A0-82151-00-00
Required: 1
.FUSE (12V-10A)
Supersedes: 116-82151-00-00
$15.29
You save $2.70

32
Yamaha Motors
RECTIFIER ASSY353-81970-M1-00
Required: 1
RECTIFIER ASSEMBLY
Supersedes: 353-81970-63-00
$15.29
You save $2.70

33
Yamaha Motors
Pan Head Screw97885-05016-00
Required: 1
SCREW, PAN HEAD
Supersedes: 98580-05016-00
In stock
5+ in stock
$3.91
You save $0.69

34
Yamaha Motors
DAMPER CONTROL7H5-87219-00-00
Required: 1
DAMPER CONTROL
$5.52
You save $0.97
$2.16
You save $0.38
$5.09
You save $0.90
In stock
Only 4 remaining
$8.07
You save $1.42

38
Yamaha Motors
Plate Washer92990-06600-00
Required: 1
WASHER, PLATE
In stock
5+ in stock
$2.42
You save $0.43

39
Yamaha Motors
Spring Washer92995-06100-00
Required: 1
WASHER, SPRING
In stock
5+ in stock
$2.93
You save $0.52

40
Yamaha Motors
Wire Harness Assembly78T-87226-90-00
Required: 1
WIRE HARNESS ASSEMBLY
$124.94
You save $22.05

41
Yamaha Motors
Lead Wire Assembly 173H-87138-91-00
Required: 1
LEAD WIRE ASSEMBLY 1
$36.54
You save $6.45

42
Yamaha Motors
Emblem (Ground)7NJ-87261-10-00
Required: 1
EMBLEM 1
Supersedes: 73A-87261-00-00
$2.68
You save $0.47
$86.69
You save $15.30
$0.94
You save $0.17

45
Yamaha Motors
Receptacle (Nema L14-20R)7UV-87222-40-00
Required: 1
RECEPTACLE 2 (14-20R)
Supersedes: 73H-87222-70-00
$103.69
You save $18.30

46
Yamaha Motors
.SCREW, PAN HEAD97802-04008-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98580-04008-00
In stock
Only 2 remaining
$1.70
You save $0.30
$0.94
You save $0.17
$3.50
You save $0.62

49
Yamaha Motors
92580-06010-0097803-06010-00
Required: 1
SCREW, PAN HEAD
Supersedes: 98580-06010-00
In stock
Only 3 remaining
$1.32
You save $0.23

50
Yamaha Motors
Spring Washer92995-06100-00
Required: 1
WASHER, SPRING
In stock
5+ in stock
$2.93
You save $0.52

51
Yamaha Motors
Relay Assembly29U-81950-93-00
Required: 1
RELAY ASSY (ACA12115-1)
$72.24
You save $12.75
52
Yamaha Motors
FUSE HOLDER ASSY55K-82150-02-00
Required: 1
FUSE HOLDER ASSY
Supersedes: 55K-82150-01-00
$13.17
You save $2.32

53
Yamaha Motors
Obsolete Yamaha Part1A0-82151-00-00
Required: 1
.FUSE (12V-10A)
Supersedes: 116-82151-00-00
$15.29
You save $2.70

54
Yamaha Motors
Condenser Assembly78N-87107-00-00
Required: 1
CONDENSER ASSEMBLY
$9.34
You save $1.65

55
Yamaha Motors
Pan Head Screw98511-04012-00
Required: 1
SCREW, PAN HEAD
$1.78
You save $0.32

56
Yamaha Motors
Spring Washer92990-04100-00
Required: 1
.WASHER, SPRING
In stock
5+ in stock
$0.81
You save $0.14

57
Yamaha Motors
Plate Washer92990-04600-00
Required: 1
WASHER
Supersedes: 92901-04600-00
In stock
Only 1 remaining
$0.84
You save $0.15
$2.33
You save $0.41

59
Yamaha Motors
98511040060098501-04006-00
Required: 2
SCREW, PAN HEAD (98502-04006)
Supersedes: 98511-04006-00
$3.82
You save $0.68

60
Yamaha Motors
Plate Washer92990-04600-00
Required: 2
WASHER
Supersedes: 92901-04600-00
In stock
Only 1 remaining
$0.84
You save $0.15

61
Yamaha Motors
Receptacle7J4-87222-91-00
Required: 1
CONSENT 1
Supersedes: 73H-87221-70-00
In stock
Only 1 remaining
$53.54
You save $9.45

62
Yamaha Motors
.SCREW, PAN HEAD97802-04008-00
Required: 2
.SCREW, PAN HEAD
Supersedes: 98580-04008-00
In stock
Only 2 remaining
$1.70
You save $0.30
$0.94
You save $0.17

64
Yamaha Motors
Control Box Stay78N-22835-00-86
Required: 1
STAY, CONTROL BOX
$11.89
You save $2.10

65
Yamaha Motors
.BOLT97313-06012-00
BOLT
Supersedes: 97013-06012-00
In stock
Only 2 remaining
$1.78
You save $0.32

66
Yamaha Motors
Plate Washer92990-06600-00
Required: 2
WASHER
Supersedes: 92901-06600-00
In stock
5+ in stock
$2.42
You save $0.43
$8.07
You save $1.42

68
Yamaha Motors
90387-085N0-0090387-086W7-00
Required: 1
COLLAR
Supersedes: 90387-08747-00
$5.09
You save $0.90
$0.81
You save $0.14

70
Yamaha Motors
Plate Washer90201-06380-00
Required: 1
WASHER, PLATE
Supersedes: 90201-06067-00
$0.55
You save $0.10

71
Yamaha Motors
PLUS LEAD WIRE 78T-82115-00-00
Required: 1
WIRE, PLUS LEAD
$23.27
You save $4.11

72
Yamaha Motors
MINUS LEAD WIRE 78T-82116-00-00
Required: 1
WIRE, MINUS LEAD
$22.09
You save $3.90
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
