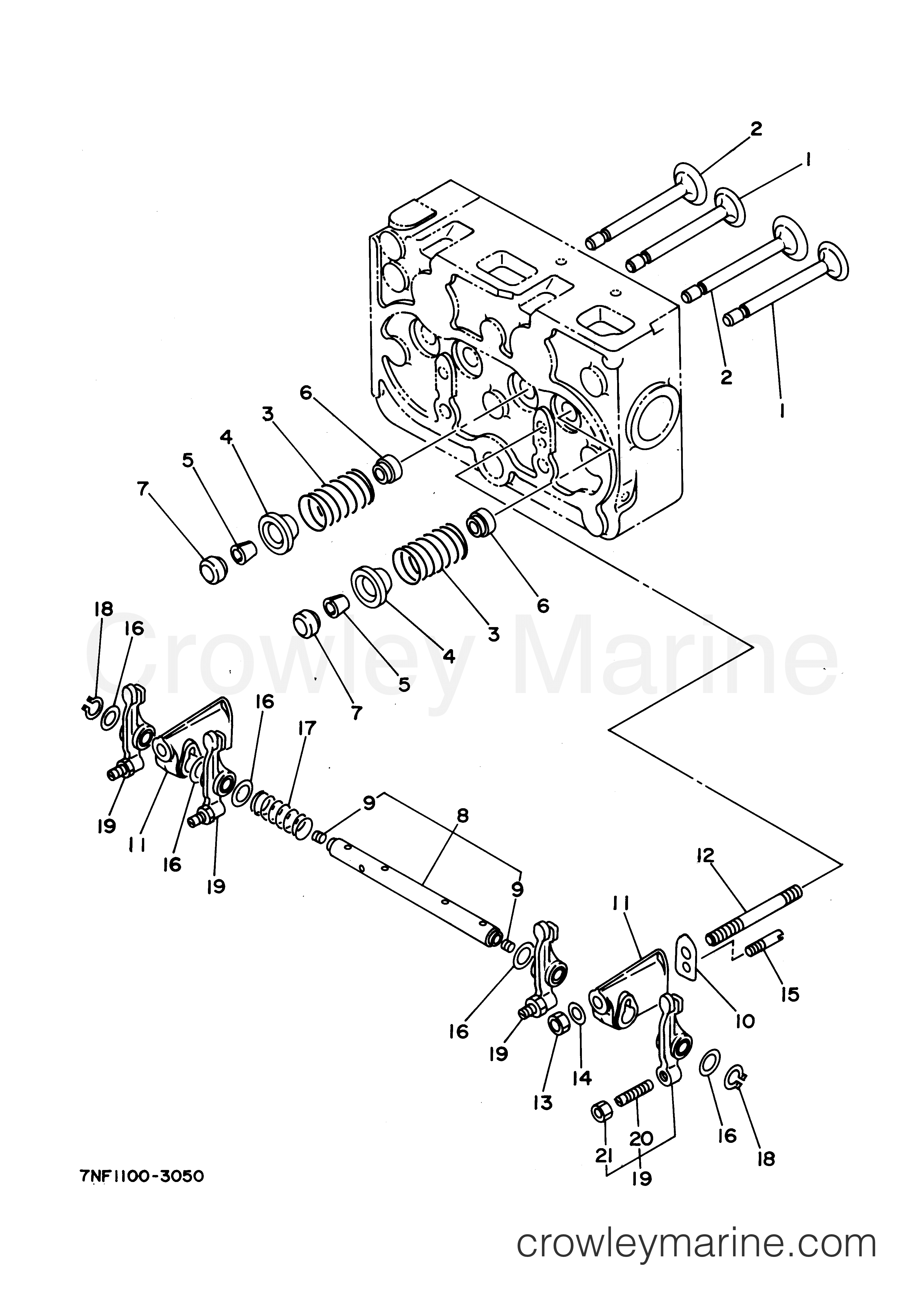

1995 Generator 6500 - EDL6500S2 VALVE SYSTEM diagram

1
Yamaha Motors
Inlet ValveYF1-53931-31-10
Required: 2
VALVE, INLET (EDL6500)
$39.94
You save $7.05

2
Yamaha Motors
Exhaust Valve (Edl6500)YF1-53931-31-20
Required: 2
VALVE, EXHAUST (EDL6500)
$39.94
You save $7.05

3
Yamaha Motors
Valve SpringYF1-52611-32-40
Required: 4
SPRING, VALVE (EDL6500)
$7.22
You save $1.27

4
Yamaha Motors
Valve Spring RetainerYF1-62411-33-30
Required: 4
RETAINER, VALVE SPRING (EDL6500)
$5.94
You save $1.05

5
Yamaha Motors
Valve Spring (Edl6500) ColletYF1-52611-33-60
Required: 8
COLLET, VALVE SPRING (EDL6500)
$12.32
You save $2.17

6
Yamaha Motors
Valve Stem (Edl6500) SeaYF1-52611-31-50
Required: 4
SEAL, VALVE STEM (EDL6500)
$10.62
You save $1.87
$6.37
You save $1.12

8
Yamaha Motors
Shaft Assembly (Edl6500)YF1-59011-40-53
Required: 1
SHAFT ASSY (EDL6500)
$70.54
You save $12.45
$2.33
You save $0.41

10
Yamaha Motors
Oil (Edl6500) GuideYF1-52710-42-30
Required: 2
GUIDE, OIL (EDL6500)
$8.92
You save $1.57

11
Yamaha Motors
Rocker Arm (Edl6500) BracketYF1-53811-43-50
Required: 2
BRACKET, ROCKER ARM (EDL6500)
$28.04
You save $4.95

12
Yamaha Motors
Stud (Edl6500)YF1-52611-44-10
Required: 2
STUD (EDL6500)
$8.92
You save $1.57
$4.67
You save $0.82

14
Yamaha Motors
Plain (Edl6500) WasherYF1-52619-40-10
Required: 2
WASHER, PLAIN (EDL6500)
$3.57
You save $0.63

15
Yamaha Motors
Rocker Arm Screw SetYF1-52611-44-20
Required: 1
SCREW SET, ROCKER ARM (EDL6500
$8.07
You save $1.42

16
Yamaha Motors
WasherYF1-52611-44-30
Required: 5
WASHER, ROCKER ARM SHAFT (EDL6500)
$2.42
You save $0.43

17
Yamaha Motors
Rocker Arm Spring (Edl6500)YF1-52611-43-10
Required: 1
SPRING, ROCKER ARM (EDL6500)
$4.00
You save $0.71
$0.51
You save $0.09

19
Yamaha Motors
Rocker (Edl6500) Arm AssemblyYF1-52711-40-30
Required: 4
ARM ASSY, ROCKER (EDL6500)
$50.14
You save $8.85

20
Yamaha Motors
Obsolete Yamaha PartYF1-52611-42-32
Required: 1
.SCREW, ADJUSTING
Supersedes: YF1-52611-42-30
$7.22
You save $1.27
$1.78
You save $0.32
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
