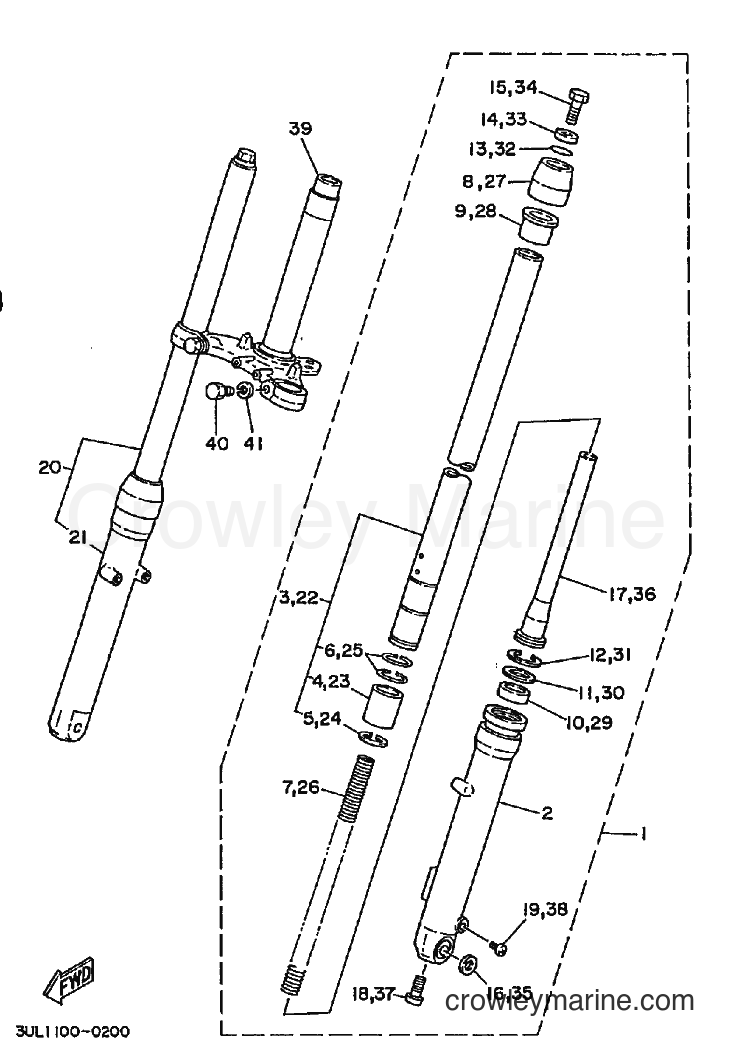

1992 Dirt Bike RT100 - RT100 (3UL3) [020] FRONT FORK diagram

1
Yamaha Motors
Front Fork Assembly3UL-23102-02-00
Required: 1
FRONT FORK ASSY (L.H)
Supersedes: 3UL-23102-00-00
$274.54
You save $48.45

2
Yamaha Motors
Outer Tube1T9-23126-00-35
Required: 1
.TUBE, outer 1
$171.69
You save $30.30

3
Yamaha Motors
TUBE,INNER 13UL-23124-00-00
Required: 1
.TUBE, inner 1
$118.14
You save $20.85

4
Yamaha Motors
Front Fork Piston462-23171-02-00
Required: 1
..PISTON, front fork
$22.09
You save $3.90
$5.94
You save $1.05
$4.67
You save $0.82

7
Yamaha Motors
FRONT FORK SPRING1T9-23141-00-00
Required: 1
.SPRING, front fork
$29.74
You save $5.25
$15.29
You save $2.70

9
Yamaha Motors
METAL,SLIDE 1462-23125-02-00
Required: 1
.METAL, slide 1
$12.32
You save $2.17

10
Yamaha Motors
Oil Seal (5R6)93110-27010-00
Required: 1
.OIL SEAL
Supersedes: 462-23145-02-00
$25.49
You save $4.50

11
Yamaha Motors
Oil Seal Washer462-23146-02-00
Required: 1
.WASHER, oil seal
$4.21
You save $0.74

12
Yamaha Motors
Oil Seal Clip462-23156-02-00
Required: 1
.CLIP, oil seal
$8.07
You save $1.42
$5.94
You save $1.05
$14.44
You save $2.55
$10.19
You save $1.80

16
Yamaha Motors
Special Washer462-23392-02-00
Required: 1
.WASHER, special
$5.09
You save $0.90

17
Yamaha Motors
Front Fork Cylinder462-23170-02-00
Required: 1
.CYLINDER COMP., front fork
$74.79
You save $13.20

18
Yamaha Motors
Pan Head Screw98580-06025-00
Required: 1
.SCREW, panhead
Supersedes: 451-23181-01-00
$4.29
You save $0.76
$5.09
You save $0.90

20
Yamaha Motors
FRONT FORK ASSY RT3UL-23103-02-00
Required: 1
FRONT FORK ASSY (R.H)
Supersedes: 3UL-23103-00-00
$274.54
You save $48.45
21
Required: 1
.TUBE, outer 2
Price unavailable

22
Yamaha Motors
TUBE,INNER 13UL-23124-00-00
Required: 1
.TUBE, inner 1
$118.14
You save $20.85

23
Yamaha Motors
Front Fork Piston462-23171-02-00
Required: 1
..PISTON, front fork
$22.09
You save $3.90
$5.94
You save $1.05
$4.67
You save $0.82

26
Yamaha Motors
FRONT FORK SPRING1T9-23141-00-00
Required: 1
.SPRING, front fork
$29.74
You save $5.25
$15.29
You save $2.70

28
Yamaha Motors
METAL,SLIDE 1462-23125-02-00
Required: 1
.METAL, slide 1
$12.32
You save $2.17

29
Yamaha Motors
Oil Seal (5R6)93110-27010-00
Required: 1
.OIL SEAL
Supersedes: 462-23145-02-00
$25.49
You save $4.50

30
Yamaha Motors
Oil Seal Washer462-23146-02-00
Required: 1
.WASHER, oil seal
$4.21
You save $0.74

31
Yamaha Motors
Oil Seal Clip462-23156-02-00
Required: 1
.CLIP, oil seal
$8.07
You save $1.42
$5.94
You save $1.05
$14.44
You save $2.55
$10.19
You save $1.80

35
Yamaha Motors
Special Washer462-23392-02-00
Required: 1
.WASHER, special
$5.09
You save $0.90

36
Yamaha Motors
Front Fork Cylinder462-23170-02-00
Required: 1
.CYLINDER COMP., front fork
$74.79
You save $13.20

37
Yamaha Motors
Pan Head Screw98580-06025-00
Required: 1
.SCREW, panhead
Supersedes: 451-23181-01-00
$4.29
You save $0.76
$5.09
You save $0.90

39
Yamaha Motors
UNDER BRACKET1T9-23340-00-90
Required: 1
UNDER BRACKET COMP.
$253.29
You save $44.70
$9.77
You save $1.72

41
Yamaha Motors
Spring Washer92990-10100-00
Required: 2
WASHER, spring
Supersedes: 92901-10100-00
In stock
5+ in stock
$2.76
You save $0.49
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors RT100 (3UL3) [020] - FRONT FORK](https://cdn.crowleymarine.com/yamaha/xwIaUeQr.png)
