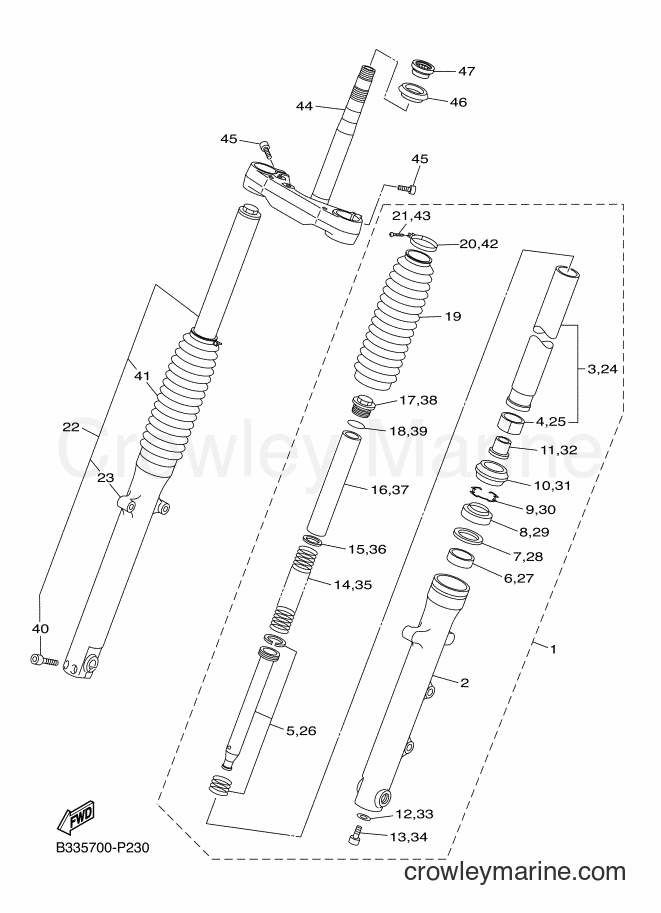

2017 Cruiser XVS950XR-A - XVS950XR-A (BL34) [050] FRONT FORK diagram
1
Required: 1
FRONT FORK ASSY (L.H)
Price unavailable
2
Required: 1
. TUBE, OUTER (L.H)
Price unavailable

3
Yamaha Motors
Inner Tube CompBL3-23110-00-00
Required: 1
. INNER TUBE COMP.1
$240.54
You save $42.45

4
Yamaha Motors
Front Fork Piston5BN-23171-00-00
Required: 1
. . PISTON, FRONT FORK
$21.24
You save $3.75

5
Yamaha Motors
FRONT CYLINDER COMPBL3-23170-00-00
Required: 1
. CYLINDER COMP., FRONT FORK
$50.99
You save $9.00

6
Yamaha Motors
METAL,SLIDE 14FM-23125-40-00
Required: 1
. METAL, SLIDE 1
$31.44
You save $5.55

7
Yamaha Motors
Oil Seal Washer36Y-23146-10-00
Required: 1
. WASHER, OIL SEAL
$26.34
You save $4.65
In stock
Only 2 remaining
$27.19
You save $4.80
$7.22
You save $1.27
$21.24
You save $3.75

11
Yamaha Motors
TAPER SPINDLE4YR-23173-00-00
Required: 1
. SPINDLE, TAPER
$37.39
You save $6.60
$15.29
You save $2.70

13
Yamaha Motors
Hexagon Socket Bolt3D8-23181-00-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
Supersedes: 278-23181-50-00
$8.07
You save $1.42

14
Yamaha Motors
FRONT FORK SPRINGB33-23141-00-00
Required: 1
. SPRING, FRONT FORK
$31.44
You save $5.55

15
Yamaha Motors
Spring Washer - Upper4DW-23149-40-00
Required: 1
. WASHER, SPRING UPPER
$6.37
You save $1.12
$15.72
You save $2.77

17
Yamaha Motors
Cap Bolt1TP-23111-00-00
Required: 1
. BOLT, CAP
Supersedes: 1D0-23111-00-00
$33.14
You save $5.85

18
Yamaha Motors
O-RING1TP-23188-01-00
Required: 1
. O-RING
Supersedes: 1TP-23188-00-00
$5.09
You save $0.90
$53.54
You save $9.45
$19.54
You save $3.45

21
Yamaha Motors
Pan Head Screw98517-04016-00
Required: 1
. SCREW, PAN HEAD
Supersedes: 98507-04016-00
$8.07
You save $1.42

22
Yamaha Motors
FRONT FORK ASSEMBLY RHBL3-23103-00-00
Required: 1
FRONT FORK ASSY (R.H)
$509.14
You save $89.85

23
Yamaha Motors
Outer TubeB33-23136-00-00
Required: 1
. TUBE, OUTER 2
$266.04
You save $46.95

24
Yamaha Motors
Inner Tube CompBL3-23110-00-00
Required: 1
. INNER TUBE COMP.1
$240.54
You save $42.45

25
Yamaha Motors
Front Fork Piston5BN-23171-00-00
Required: 1
. . PISTON, FRONT FORK
$21.24
You save $3.75

26
Yamaha Motors
FRONT CYLINDER COMPBL3-23170-00-00
Required: 1
. CYLINDER COMP., FRONT FORK
$50.99
You save $9.00

27
Yamaha Motors
METAL,SLIDE 14FM-23125-40-00
Required: 1
. METAL, SLIDE 1
$31.44
You save $5.55

28
Yamaha Motors
Oil Seal Washer36Y-23146-10-00
Required: 1
. WASHER, OIL SEAL
$26.34
You save $4.65
In stock
Only 2 remaining
$27.19
You save $4.80
$7.22
You save $1.27
$21.24
You save $3.75

32
Yamaha Motors
TAPER SPINDLE4YR-23173-00-00
Required: 1
. SPINDLE, TAPER
$37.39
You save $6.60
$15.29
You save $2.70

34
Yamaha Motors
Hexagon Socket Bolt3D8-23181-00-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
Supersedes: 278-23181-50-00
$8.07
You save $1.42

35
Yamaha Motors
FRONT FORK SPRINGB33-23141-00-00
Required: 1
. SPRING, FRONT FORK
$31.44
You save $5.55

36
Yamaha Motors
Spring Washer - Upper4DW-23149-40-00
Required: 1
. WASHER, SPRING UPPER
$6.37
You save $1.12
$15.72
You save $2.77

38
Yamaha Motors
Cap Bolt1TP-23111-00-00
Required: 1
. BOLT, CAP
Supersedes: 1D0-23111-00-00
$33.14
You save $5.85

39
Yamaha Motors
O-RING1TP-23188-01-00
Required: 1
. O-RING
Supersedes: 1TP-23188-00-00
$5.09
You save $0.90
40
Yamaha Motors
Socket Bolt91314-08035-00
Required: 2
. BOLT, HEXAGON SOCKET HEAD
In stock
Only 1 remaining
$2.29
You save $0.41
$53.54
You save $9.45
$19.54
You save $3.45

43
Yamaha Motors
Pan Head Screw98517-04016-00
Required: 1
. SCREW, PAN HEAD
Supersedes: 98507-04016-00
$8.07
You save $1.42

44
Yamaha Motors
Under Bracket Comp1TP-23340-01-00
Required: 1
UNDER BRACKET COMP.
Supersedes: 1TP-23340-00-00
$367.19
You save $64.80

45
Yamaha Motors
Hexagon Socket Head Bolt91314-10020-00
Required: 4
BOLT, HEXAGON SOCKET HEAD
$8.07
You save $1.42

46
Yamaha Motors
STEERING SEAL3FV-23462-00-00
Required: 1
SEAL, STEERING
$22.94
You save $4.05
$59.49
You save $10.50
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors XVS950XR-A (BL34) [050] - FRONT FORK](https://cdn.crowleymarine.com/yamaha/xV2WgAfX.png)
