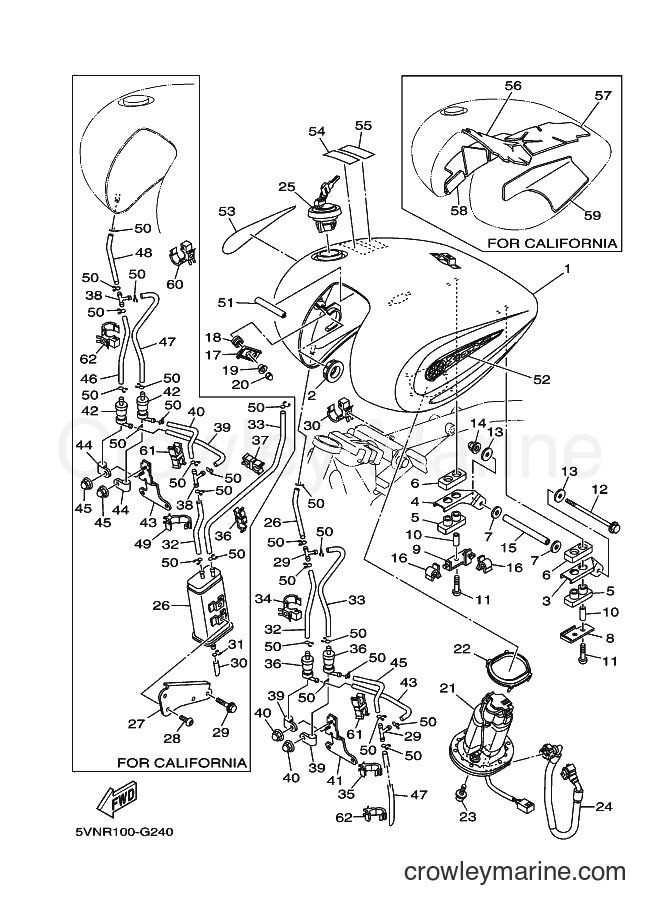

2008 Cruiser XV1700A - XV1700A (5VNT) [010] FUEL TANK diagram

1
Yamaha Motors
Fuel Tank Complete5VN-Y2410-00-02
Required: 1
FUEL TANK COMP.
$1059.94
You save $187.05
2
Yamaha Motors
Locating Damper4H7-24181-00-00
Required: 2
DAMPER, LOCATING 1
Supersedes: 2YK-24181-10-00
$6.37
You save $1.12

3
Yamaha Motors
Fuel Tank Bracket5MB-24191-00-00
Required: 1
BRACKET, FUEL TANK 1
$18.69
You save $3.30

4
Yamaha Motors
FUEL TANK BRACKET5MB-24192-00-00
Required: 1
BRACKET, FUEL TANK 2
$18.69
You save $3.30

5
Yamaha Motors
Locating Damper 15MB-24181-00-00
Required: 2
DAMPER, LOCATING 1
$10.62
You save $1.87

6
Yamaha Motors
Locating Damper5MB-24182-00-00
Required: 2
DAMPER, LOCATING 2
$4.67
You save $0.82

7
Yamaha Motors
Locating Damper5MB-24183-00-00
Required: 2
DAMPER, LOCATING 3
$7.22
You save $1.27

8
Yamaha Motors
Special Washer5MB-24186-00-00
Required: 1
WASHER, SPECIAL
$7.22
You save $1.27

9
Yamaha Motors
Special Washer5VN-24186-00-00
Required: 1
WASHER, SPECIAL
$14.02
You save $2.47
$3.19
You save $0.56

11
Yamaha Motors
Button Bolt92017-06035-00
Required: 4
BOLT, BUTTON HEAD
$2.93
You save $0.52

12
Yamaha Motors
Flange Bolt95817-06140-00
Required: 1
BOLT, FLANGE
Supersedes: 95827-06140-00
$4.17
You save $0.74

13
Yamaha Motors
Plate Washer90201-06066-00
Required: 2
WASHER, PLATE
Supersedes: 90201-064R0-00
$8.92
You save $1.57
$5.52
You save $0.97
$7.22
You save $1.27
$2.21
You save $0.39

17
Yamaha Motors
FUEL TANK BRACKET4WM-24291-00-00
Required: 2
BRACKET, FUEL TANK 1
$8.49
You save $1.50
$3.06
You save $0.54
$7.22
You save $1.27
$2.00
You save $0.35

21
Yamaha Motors
Fuel Pump Comp5VN-13907-11-00
Required: 1
FUEL PUMP COMP.
Supersedes: 5VN-13907-10-00
$775.19
You save $136.80
$42.49
You save $7.50

23
Yamaha Motors
Hexagon Socket Bolt90110-05028-00
Required: 6
BOLT, HEXAGON SOCKET HEAD
$8.07
You save $1.42

24
Yamaha Motors
PIPE, FUEL 15VN-13971-01-00
Required: 1
PIPE, FUEL 1
Supersedes: 5VN-13971-00-00
$101.99
You save $18.00

25
Yamaha Motors
COMMUTATOR END CAP ASSEMBLY4NK-24602-20-00
Required: 1
CAP ASSY
Supersedes: 4NK-24602-11-00
$119.84
You save $21.15
$14.87
You save $2.62
$8.92
You save $1.57
$3.78
You save $0.67
$15.72
You save $2.77
$19.54
You save $3.45
$3.78
You save $0.67
$8.92
You save $1.57

36
Yamaha Motors
Roll Over Valve Assembly5RB-24180-00-00
Required: 2
ROLL OVER VALVE ASSY
$110.49
You save $19.50

39
Yamaha Motors
Clamp90464-15014-00
Required: 2
CLAMP
Supersedes: 90461-15139-00
$3.10
You save $0.55
$7.22
You save $1.27
$51.84
You save $9.15
$16.57
You save $2.92
$14.87
You save $2.62
$22.94
You save $4.05

50
Yamaha Motors
Clip90467-090A2-00
Required: 11
CLIP
Supersedes: 90467-09103-00
$4.04
You save $0.71

51
Yamaha Motors
Fuel Tank Mold1HX-24188-01-00
Required: 1
MOLD, FUEL TANK
Supersedes: 4BP-24188-00-00
$18.69
You save $3.30
$71.39
You save $12.60
$71.39
You save $12.60

54
Yamaha Motors
Caution Label5GK-2118K-00-00
Required: 1
LABEL, CAUTION
$6.37
You save $1.12

55
Yamaha Motors
Caution Label5GK-2118K-10-00
Required: 1
LABEL, CAUTION
$3.06
You save $0.54
$3.53
You save $0.62
$8.92
You save $1.57
