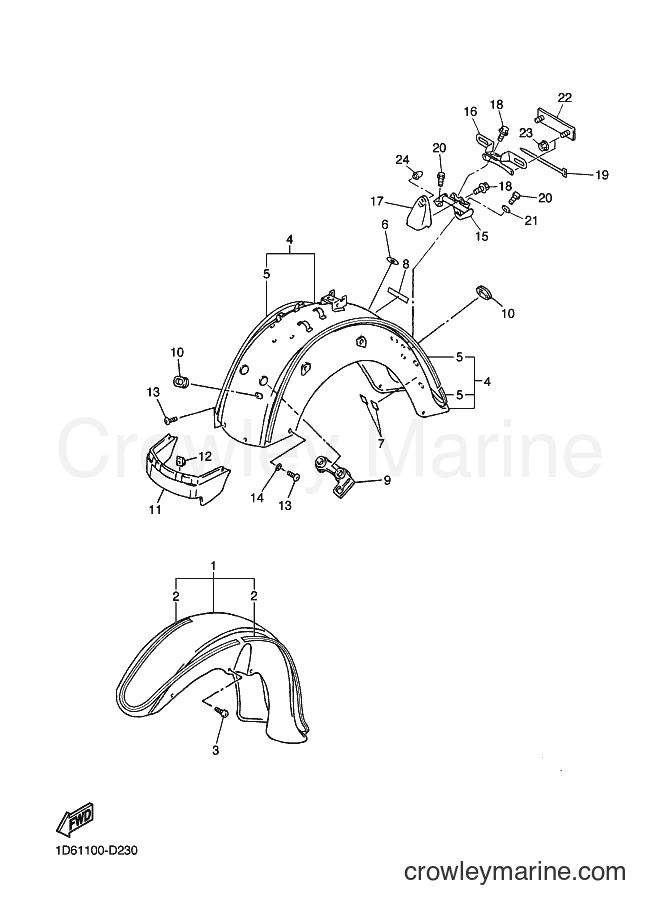

2005 Cruiser XVZ13CT - XVZ13CT (1D63) [010] FENDER diagram

1
Yamaha Motors
Front Fender Assembly4NK-Y2150-J0-1Y
Required: 1
FRONT FENDER ASSY
$660.65
You save $116.58

2
Yamaha Motors
Front Fender Graphic Set1D6-21570-01-00
Required: 1
. GRAPHIC SET, FRONT FENDER
$233.42
You save $41.19
$8.07
You save $1.42

4
Yamaha Motors
Rear Fender Component5EJ-Y2161-50-3X
Required: 1
REAR FENDER COMP.
$789.64
You save $139.35

5
Yamaha Motors
REAR FENDER GRAPHIC SET1D6-2165A-01-00
Required: 1
. GRAPHIC SET,REAR FENDER
$214.19
You save $37.80
$6.37
You save $1.12
$8.07
You save $1.42

8
Yamaha Motors
YAMAHA EMBLEM99247-00080-00
Required: 1
EMBLEM, YAMAHA
$14.87
You save $2.62
$23.79
You save $4.20
$8.07
You save $1.42
$72.24
You save $12.75
12
Yamaha Motors
Spring Nut (4ES)90183-06069-00
Required: 2
NUT, SPRING
Supersedes: 90183-06053-00
In stock
Only 2 remaining
$6.37
You save $1.12

13
Yamaha Motors
HEX SOCKET HEAD BOLT90110-06200-00
Required: 4
BOLT, HEXAGON SOCKET HEAD
$8.07
You save $1.42

14
Yamaha Motors
Nylon Washer90202-06170-00
Required: 2
WASHER, PLATE
$1.74
You save $0.31
$87.54
You save $15.45

16
Yamaha Motors
LICENSE BRACKET5BN-84751-00-00
Required: 1
BRACKET, LICENSE
$59.49
You save $10.50

17
Yamaha Motors
Bracket1D6-84703-01-00
Required: 1
BRACKET
Supersedes: 1D6-84703-00-00
$71.39
You save $12.60
$3.02
You save $0.53
$8.07
You save $1.42
$4.04
You save $0.71

21
Yamaha Motors
Plate Washer90201-06043-00
Required: 1
WASHER, PLATE
$2.34
You save $0.41

22
Yamaha Motors
Rear Reflector Assembly1FK-85130-00-00
Required: 1
REAR REFLECTOR ASSY
$17.84
You save $3.15
$8.07
You save $1.42
$26.34
You save $4.65
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors XVZ13CT (1D63) [010] - FENDER](https://cdn.crowleymarine.com/yamaha/AjyDZvBo.png)
