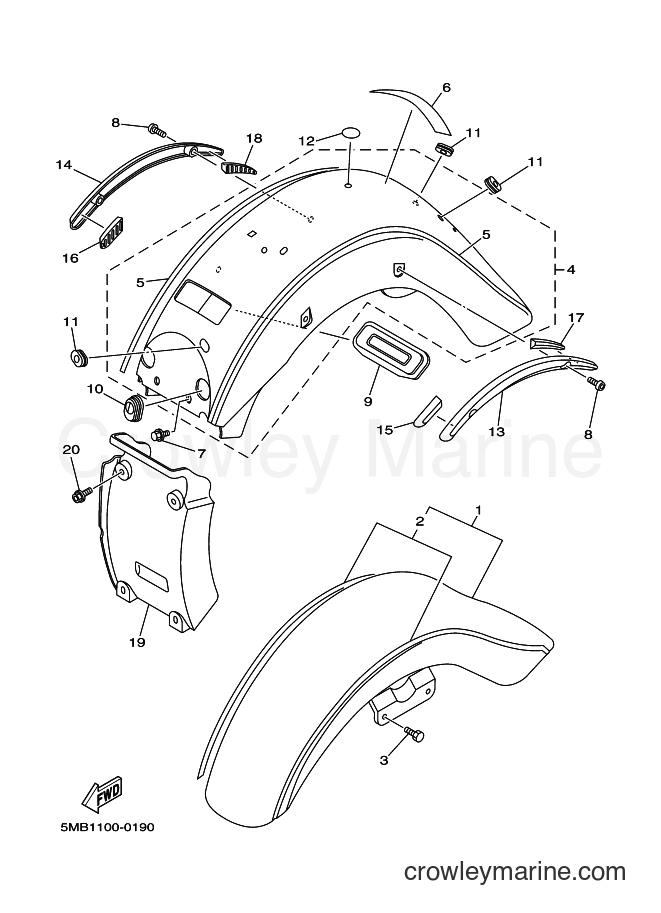

2002 Cruiser XV1600A - XV1600A (5JAA) [090] FENDER diagram

1
Yamaha Motors
Front Fender Assembly4WM-Y2150-00-33
Required: 1
FRONT FENDER ASSY
$726.74
You save $128.25

2
Yamaha Motors
Front Graphic Set4WM-21570-00-00
Required: 1
. GRAPHIC SET, FRONT FENDER
$135.31
You save $23.88
$8.07
You save $1.42

4
Yamaha Motors
COMPLETE REAR FENDER99999-03398-00
Required: 1
REAR FENDER COMP.
Supersedes: 4WM-Y2161-01-33
$982.59
You save $173.40

5
Yamaha Motors
Rear Fender Graphic Set4WM-2165A-00-00
Required: 1
. GRAPHIC SET,REAR FENDER
$168.29
You save $29.70

6
Yamaha Motors
YAMAHA EMBLEM99247-00080-00
Required: 1
EMBLEM, YAMAHA
$14.87
You save $2.62

7
Yamaha Motors
Bolt with Washer90119-06152-00
Required: 2
BOLT, WITH WASHER
Supersedes: 90119-06056-00
$3.02
You save $0.53

8
Yamaha Motors
Button head bolt92014-08025-00
Required: 4
BOLT, BUTTON HEAD
$7.22
You save $1.27
$47.59
You save $8.40
$10.19
You save $1.80
$8.07
You save $1.42
$6.37
You save $1.12
$155.54
You save $27.45
$169.14
You save $29.85
$18.69
You save $3.30
$18.69
You save $3.30
$16.99
You save $3.00
$16.99
You save $3.00
$158.94
You save $28.05

20
Yamaha Motors
Bolt with Washer90119-06226-00
Required: 4
BOLT, WITH WASHER
Supersedes: 90119-06060-00
$2.38
You save $0.42
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
