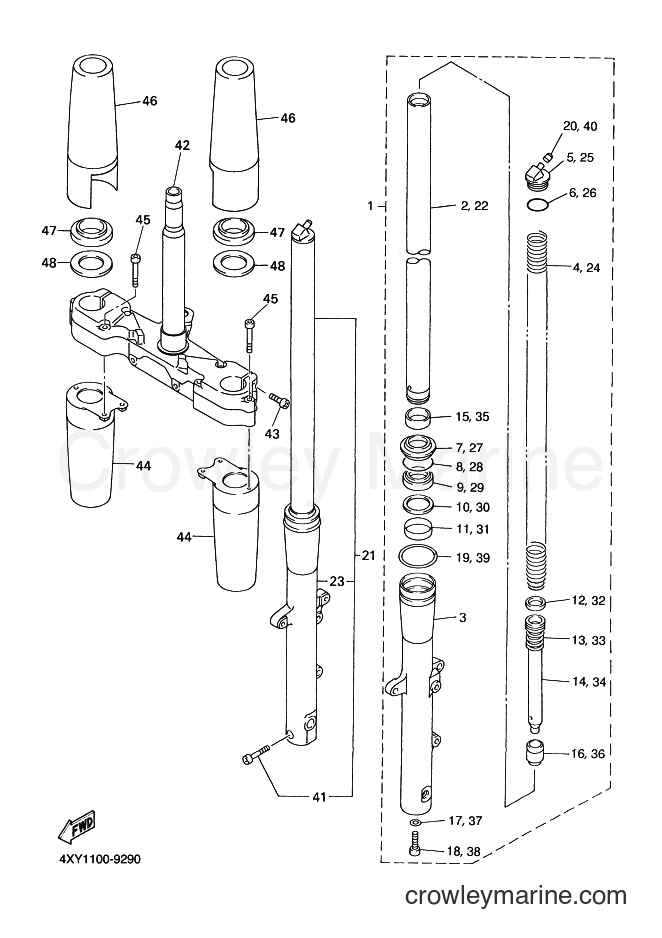

2000 Cruiser XVZ13TF - XVZ13TF (5JC2) [050] FRONT FORK diagram

1
Yamaha Motors
Front Left Fork Assembly4XY-23102-00-00
Required: 1
FRONT FORK ASSY (L.H)
$444.54
You save $78.45

2
Yamaha Motors
Inner Tube Comp4XY-23110-00-00
Required: 1
. INNER TUBE COMP.1
$198.04
You save $34.95

3
Yamaha Motors
Outer Tube4NK-23126-00-00
Required: 1
. TUBE, OUTER (LEFT)
$313.64
You save $55.35

4
Yamaha Motors
FRONT FORK SPRING4XY-23141-00-00
Required: 1
. SPRING, FRONT FORK
$49.29
You save $8.70
$66.29
You save $11.70
$6.37
You save $1.12
$18.69
You save $3.30
$18.69
You save $3.30
$26.34
You save $4.65

10
Yamaha Motors
Oil Seal Washer4NK-23146-00-00
Required: 1
. WASHER, OIL SEAL
$9.34
You save $1.65

11
Yamaha Motors
METAL,SLIDE 14NK-23125-00-00
Required: 1
. METAL, SLIDE 1
$22.09
You save $3.90
$9.34
You save $1.65

13
Yamaha Motors
Rebound Spring4NK-23151-00-00
Required: 1
. SPRING, REBOUND
$14.02
You save $2.47

14
Yamaha Motors
Front Fork Piston4WM-23171-00-00
Required: 1
. PISTON, FRONT FORK
$50.14
You save $8.85

15
Yamaha Motors
METAL, SLIDE 24NK-23135-01-00
Required: 1
. METAL, SLIDE 2
Supersedes: 4NK-23135-00-00
$9.34
You save $1.65

16
Yamaha Motors
Oil Lock Spacer4WM-23166-00-00
Required: 1
. SPACER, OIL LOCK
$16.57
You save $2.92
17
Yamaha Motors
Tank Cap Gasket3MA-23163-10-00
Required: 1
. GASKET, DRAIN PLUG
Supersedes: 3MA-23129-10-00
$8.07
You save $1.42

18
Yamaha Motors
HEX SOCKET HEAD BOLT4NK-23181-00-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
$6.37
You save $1.12

19
Yamaha Motors
Boot Guide4NK-23193-00-00
Required: 1
. GUIDE, BOOT
$19.54
You save $3.45

20
Yamaha Motors
AIR VALVE CAP4V1-23184-L0-00
Required: 1
. CAP, AIR VALVE
$6.79
You save $1.20

21
Yamaha Motors
Front Right Fork Assembly4XY-23103-00-00
Required: 1
FRONT FORK ASSY (R.H)
$424.99
You save $75.00

22
Yamaha Motors
Inner Tube Comp4XY-23110-00-00
Required: 1
. INNER TUBE COMP.1
$198.04
You save $34.95

23
Yamaha Motors
OUTER TUBE4NK-23136-00-00
Required: 1
. TUBE, OUTER (RIGHT)
$311.09
You save $54.90

24
Yamaha Motors
FRONT FORK SPRING4XY-23141-00-00
Required: 1
. SPRING, FRONT FORK
$49.29
You save $8.70
$66.29
You save $11.70
$6.37
You save $1.12
$18.69
You save $3.30
$18.69
You save $3.30
$26.34
You save $4.65

30
Yamaha Motors
Oil Seal Washer4NK-23146-00-00
Required: 1
. WASHER, OIL SEAL
$9.34
You save $1.65

31
Yamaha Motors
METAL,SLIDE 14NK-23125-00-00
Required: 1
. METAL, SLIDE 1
$22.09
You save $3.90
$9.34
You save $1.65

33
Yamaha Motors
Rebound Spring4NK-23151-00-00
Required: 1
. SPRING, REBOUND
$14.02
You save $2.47

34
Yamaha Motors
Front Fork Piston4WM-23171-00-00
Required: 1
. PISTON, FRONT FORK
$50.14
You save $8.85

35
Yamaha Motors
METAL, SLIDE 24NK-23135-01-00
Required: 1
. METAL, SLIDE 2
Supersedes: 4NK-23135-00-00
$9.34
You save $1.65

36
Yamaha Motors
Oil Lock Spacer4WM-23166-00-00
Required: 1
. SPACER, OIL LOCK
$16.57
You save $2.92
37
Yamaha Motors
Tank Cap Gasket3MA-23163-10-00
Required: 1
. GASKET, DRAIN PLUG
Supersedes: 3MA-23129-10-00
$8.07
You save $1.42

38
Yamaha Motors
HEX SOCKET HEAD BOLT4NK-23181-00-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
$6.37
You save $1.12

39
Yamaha Motors
Boot Guide4NK-23193-00-00
Required: 1
. GUIDE, BOOT
$19.54
You save $3.45

40
Yamaha Motors
AIR VALVE CAP4V1-23184-L0-00
Required: 1
. CAP, AIR VALVE
$6.79
You save $1.20
41
Yamaha Motors
Socket Bolt91314-08035-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
Supersedes: 1KT-23181-00-00
In stock
Only 1 remaining
$2.29
You save $0.41

42
Yamaha Motors
UNDER BRACKET COMP.4XY-23340-01-00
Required: 1
UNDER BRACKET COMP.
Supersedes: 4XY-23340-00-00
$277.94
You save $49.05

43
Yamaha Motors
Socket Bolt91317-08030-00
Required: 4
BOLT, HEXAGON SOCKET HEAD
Supersedes: 38W-23181-00-00
$8.07
You save $1.42

44
Yamaha Motors
Lower Cover4NK-23123-00-00
Required: 2
COVER, LOWER 1
$166.59
You save $29.40

45
Yamaha Motors
HEXAGON SOCKET BOLT4XY-23181-00-00
Required: 6
BOLT, HEXAGON SOCKET HEAD
$3.91
You save $0.69

46
Yamaha Motors
UPPER COVER4XY-23121-00-00
Required: 2
COVER, UPPER 1
$226.94
You save $40.05
$28.89
You save $5.10
$16.14
You save $2.85
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
