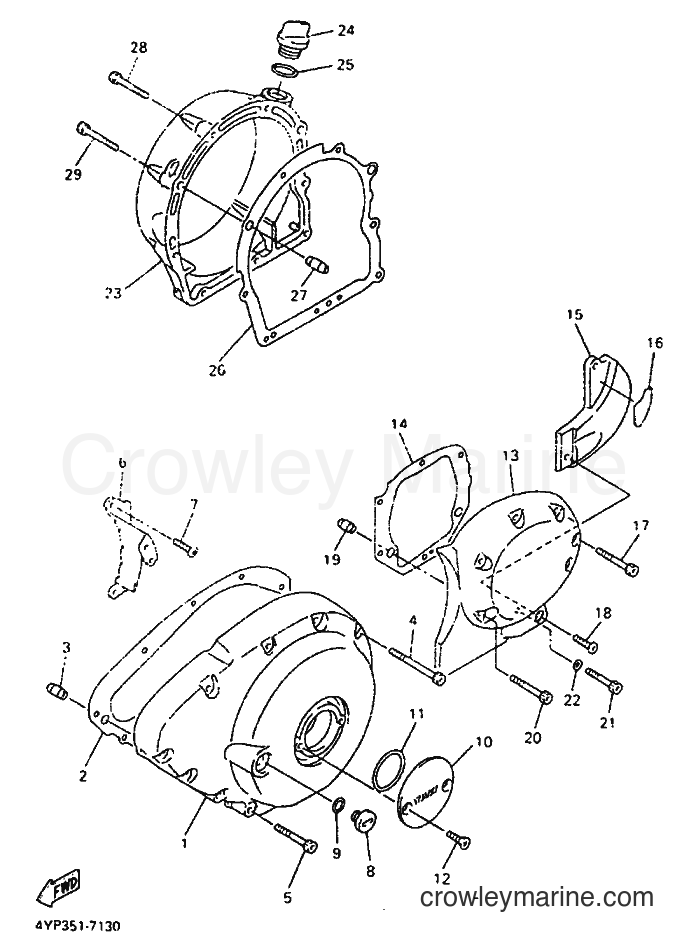

1997 Cruiser XVZ1300A - XVZ1300A (4YP1) [040] CRANKCASE COVER 1 diagram

1
Yamaha Motors
Crankcase Cover4NK-15411-00-00
Required: 1
COVER, CRANKCASE 1
$416.49
You save $73.50

2
Yamaha Motors
CRANKCASE COVER GASKET4NK-15451-00-00
Required: 1
GASKET, CRANKCASE COVER 1
$26.34
You save $4.65
In stock
Only 1 remaining
$2.25
You save $0.40
$8.07
You save $1.42
$8.07
You save $1.42
$17.84
You save $3.15
7
Yamaha Motors
Pan Head Screw98507-06016-00
Required: 1
SCREW, PAN HEAD
$2.96
You save $0.52

8
Yamaha Motors
Straight Screw Plug90340-14068-00
Required: 1
PLUG, STRAIGHT SCREW
Supersedes: 90340-14139-00
$17.84
You save $3.15
$7.22
You save $1.27
$82.44
You save $14.55
$8.92
You save $1.57

12
Yamaha Motors
Flat Screw98704-06016-00
Required: 2
SCREW, FLAT HEAD
$4.67
You save $0.82

13
Yamaha Motors
Crankcase Cover4NK-15421-00-00
Required: 1
COVER, CRANKCASE 2
$217.59
You save $38.40
14
Yamaha Motors
Crankcase Gasket Cover 23JP-15461-01-00
Required: 1
GASKET, CRANKCASE COVER 2
Supersedes: 4NK-15461-00-00
$7.22
You save $1.27
$118.14
You save $20.85
16
Required: 1
DAMPER, ENGINE MOUNT 1
Price unavailable
$8.07
You save $1.42

18
Yamaha Motors
Button head bolt92014-06014-00
Required: 1
BOLT, BUTTON HEAD
$3.44
You save $0.61
In stock
Only 1 remaining
$2.25
You save $0.40
$8.07
You save $1.42
In stock
Only 4 remaining
$8.07
You save $1.42
In stock
Only 4 remaining
$7.31
You save $1.29

23
Yamaha Motors
CRANKCASE COVER 34NK-15431-00-00
Required: 1
COVER, CRANKCASE 3
$232.04
You save $40.95
$37.39
You save $6.60
25
Yamaha Motors
O-Ring93210-27778-00
Required: 1
O-RING
Supersedes: 93210-27370-00
$8.07
You save $1.42

26
Yamaha Motors
CRANKCASE COVER GASKET 34NK-15462-00-00
Required: 1
GASKET, CRANKCASE COVER 3
$26.34
You save $4.65
In stock
Only 1 remaining
$2.25
You save $0.40
$8.07
You save $1.42
In stock
Only 4 remaining
$8.07
You save $1.42
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
