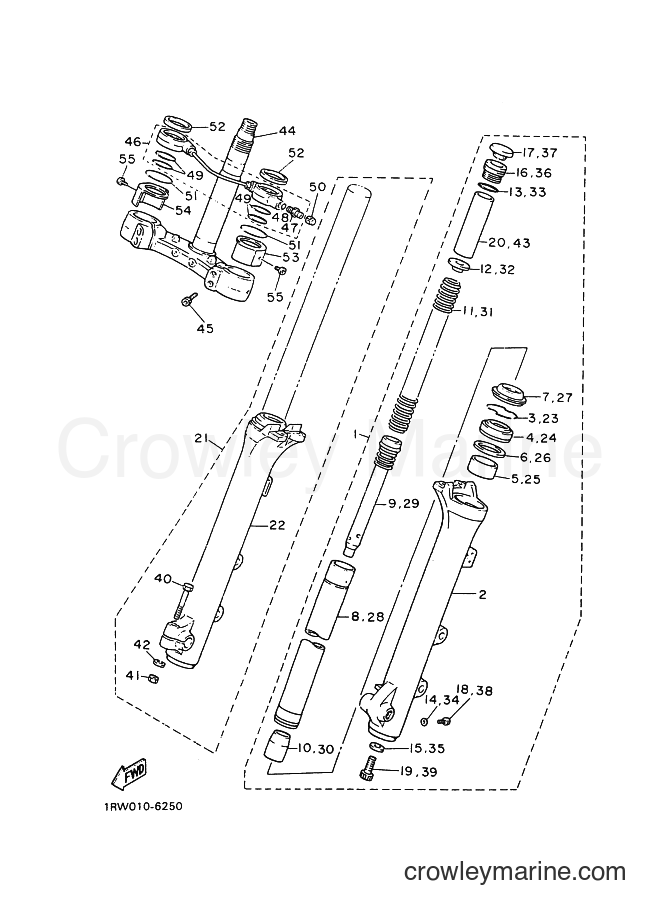

1992 Cruiser XV1100 - XV1100 (3EG5) [999] FRONT FORK diagram
1
Required: 1
FRONT FORK ASSY (L.H)
Price unavailable
2
Required: 1
. TUBE, OUTER (LEFT)
Price unavailable
$8.07
You save $1.42

4
Yamaha Motors
Oil Seal3EN-23145-00-00
Required: 1
. OIL SEAL
Supersedes: 2TK-23145-00-00
$24.64
You save $4.35

5
Yamaha Motors
METAL,SLIDE 12YK-23125-00-00
Required: 1
. METAL, SLIDE 1
Supersedes: 4V2-23125-L0-00
$40.79
You save $7.20

6
Yamaha Motors
Oil Seal Washer4V2-23146-L0-00
Required: 1
. WASHER, OIL SEAL
$28.04
You save $4.95

7
Yamaha Motors
Dust Seal42H-23144-01-00
Required: 1
. SEAL, DUST
Supersedes: 42H-23144-00-00
$16.99
You save $3.00

8
Yamaha Motors
Inner Tube1TA-23110-00-00
Required: 1
. INNER TUBE COMP.1
$220.99
You save $39.00

9
Yamaha Motors
Front Fork Cylinder33M-23170-00-00
Required: 1
. CYLINDER COMP., FRONT FORK
$169.99
You save $30.00

10
Yamaha Motors
Taper Spindle1W1-23173-L0-00
Required: 1
. SPINDLE, TAPER
Supersedes: 5A8-23173-00-00
$16.14
You save $2.85

11
Yamaha Motors
FRONT FORK SPRING3JK-23141-00-00
Required: 1
. SPRING, FRONT FORK
$59.49
You save $10.50

12
Yamaha Motors
UPPER SPRING SEAT1W1-23142-L0-00
Required: 1
. SEAT, SPRING UPPER
$11.47
You save $2.02
$9.34
You save $1.65

14
Yamaha Motors
Drain Plug Gasket122-23129-00-00
Required: 1
. GASKET, DRAIN PLUG
$7.22
You save $1.27
$15.29
You save $2.70
$48.44
You save $8.55

17
Yamaha Motors
Front Fork Cap42H-23168-00-00
Required: 1
. CAP, FRONT FORK
$9.34
You save $1.65
$3.82
You save $0.68

19
Yamaha Motors
Hexagon Socket Bolt3D8-23181-00-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
Supersedes: 278-23181-50-00
$8.07
You save $1.42
$4.67
You save $0.82
21
Required: 1
FRONT FORK ASSY (R.H)
Price unavailable
22
Required: 1
. TUBE, OUTER (RIGHT)
Price unavailable
$8.07
You save $1.42

24
Yamaha Motors
Oil Seal3EN-23145-00-00
Required: 1
. OIL SEAL
Supersedes: 2TK-23145-00-00
$24.64
You save $4.35

25
Yamaha Motors
METAL,SLIDE 12YK-23125-00-00
Required: 1
. METAL, SLIDE 1
Supersedes: 4V2-23125-L0-00
$40.79
You save $7.20

26
Yamaha Motors
Oil Seal Washer4V2-23146-L0-00
Required: 1
. WASHER, OIL SEAL
$28.04
You save $4.95

27
Yamaha Motors
Dust Seal42H-23144-01-00
Required: 1
. SEAL, DUST
Supersedes: 42H-23144-00-00
$16.99
You save $3.00

28
Yamaha Motors
Inner Tube1TA-23110-00-00
Required: 1
. INNER TUBE COMP.1
$220.99
You save $39.00

29
Yamaha Motors
Front Fork Cylinder33M-23170-00-00
Required: 1
. CYLINDER COMP., FRONT FORK
$169.99
You save $30.00

30
Yamaha Motors
Taper Spindle1W1-23173-L0-00
Required: 1
. SPINDLE, TAPER
Supersedes: 5A8-23173-00-00
$16.14
You save $2.85

31
Yamaha Motors
FRONT FORK SPRING3JK-23141-00-00
Required: 1
. SPRING, FRONT FORK
$59.49
You save $10.50

32
Yamaha Motors
UPPER SPRING SEAT1W1-23142-L0-00
Required: 1
. SEAT, SPRING UPPER
$11.47
You save $2.02
$9.34
You save $1.65

34
Yamaha Motors
Drain Plug Gasket122-23129-00-00
Required: 1
. GASKET, DRAIN PLUG
$7.22
You save $1.27
$15.29
You save $2.70
$48.44
You save $8.55

37
Yamaha Motors
Front Fork Cap42H-23168-00-00
Required: 1
. CAP, FRONT FORK
$9.34
You save $1.65
$3.82
You save $0.68

39
Yamaha Motors
Hexagon Socket Bolt3D8-23181-00-00
Required: 1
. BOLT, HEXAGON SOCKET HEAD
Supersedes: 278-23181-50-00
$8.07
You save $1.42
In stock
Only 1 remaining
$3.23
You save $0.57
In stock
Only 1 remaining
$3.23
You save $0.57

42
Yamaha Motors
Spring Washer92990-08100-00
Required: 1
. WASHER, SPRING
$4.76
You save $0.84
$4.67
You save $0.82

44
Yamaha Motors
Under Bracket Comp2AE-23340-30-00
Required: 1
UNDER BRACKET COMP.
$424.14
You save $74.85
45
Yamaha Motors
BOLT (3BM)91314-08030-00
Required: 4
BOLT
Supersedes: 91311-08030-00
In stock
Only 1 remaining
$2.17
You save $0.38
$217.59
You save $38.40

47
Yamaha Motors
AIR VALVE23X-23190-L0-00
Required: 1
. AIR VALVE COMP.
$62.89
You save $11.10
$9.34
You save $1.65
$7.22
You save $1.27

50
Yamaha Motors
AIR VALVE CAP10M-23184-01-00
Required: 1
CAP, AIR VALVE
$23.79
You save $4.20
51
Required: 2
RING, SNAP
Price unavailable

52
Yamaha Motors
Tank Cap Gasket2H7-23163-00-00
Required: 2
GASKET
Supersedes: 42H-23163-00-00
$4.67
You save $0.82

53
Yamaha Motors
COVER,OUTER 21RM-23132-00-00
Required: 1
COVER, OUTER 2
$27.19
You save $4.80

54
Yamaha Motors
COVER,OUTER 21RM-23132-10-00
Required: 1
COVER, OUTER 2
$27.19
You save $4.80

55
Yamaha Motors
Pan Head Screw98580-05006-00
Required: 2
SCREW, PAN HEAD
In stock
Only 1 remaining
$8.92
You save $1.57
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
