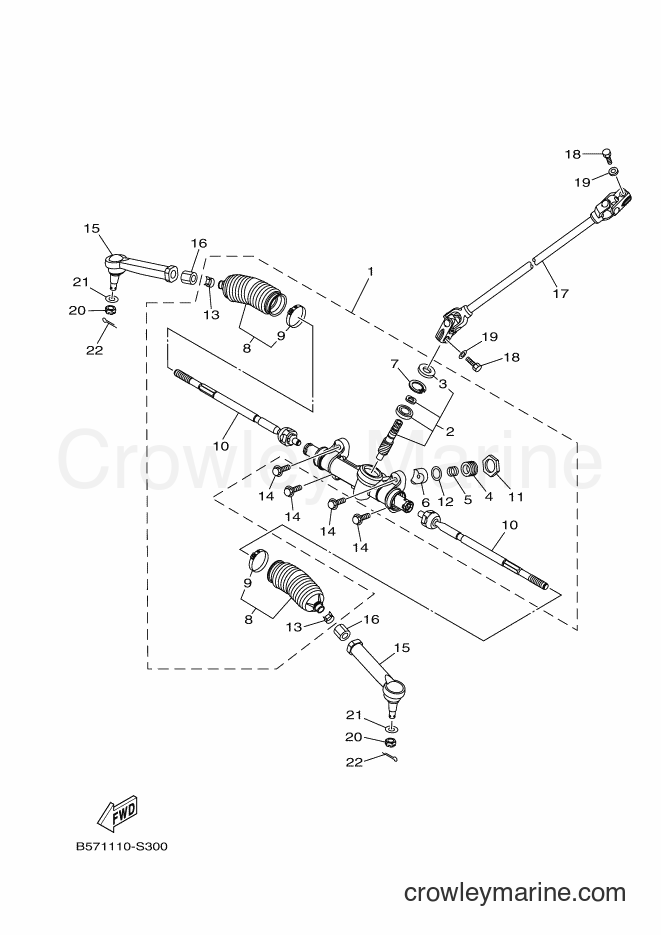

2017 ATV YXZ1000ETS - YXZ1000ETS (B577) [010] STEERING diagram

1
Yamaha Motors
STEERING ASSY2HC-F3400-05-00
Required: 1
STEERING ASSY
Supersedes: 2HC-F3400-01-00
$169.99
You save $30.00

2
Yamaha Motors
Pinion2HC-F38G0-00-00
Required: 1
. STEERING PINION SET
$36.54
You save $6.45
$4.67
You save $0.82

4
Yamaha Motors
Adjust Cover1XD-F387G-00-00
Required: 1
. COVER, ADJUST
$2.68
You save $0.47

5
Yamaha Motors
PRESSURE SPRING1XD-F387K-00-00
Required: 1
. SPRING, PRESSURE
$1.61
You save $0.28

6
Yamaha Motors
PRESSURE PAD1XD-F387F-00-00
Required: 1
. PAD, PRESSURE
$13.17
You save $2.32

7
Yamaha Motors
STOPPER RING1XD-F387J-00-00
Required: 1
. RING, STOPPER
$0.89
You save $0.16

8
Yamaha Motors
SEAL SET1XD-F1208-00-00
Required: 2
. SEAL SET, 1
$19.54
You save $3.45
$2.59
You save $0.46

10
Yamaha Motors
Rack End Set2HC-F38H0-00-00
Required: 2
. RACK END SET
$79.04
You save $13.95
$2.21
You save $0.39

12
Yamaha Motors
FELT WASHER1XD-F3165-00-00
Required: 1
. WASHER, FELT
$1.78
You save $0.32
$1.78
You save $0.32
$7.22
You save $1.27

15
Yamaha Motors
UNIVERSAL JOINT 12HC-23841-00-00
Required: 2
JOINT, UNIVERSAL 1
$98.59
You save $17.40
$4.08
You save $0.72

17
Yamaha Motors
Steering Shaft Assembly2HC-F3840-00-00
Required: 1
STEERING SHAFT ASSY
$113.04
You save $19.95
$8.07
You save $1.42
$5.52
You save $0.97
$3.02
You save $0.53

21
Yamaha Motors
Plain Washer90201-12045-00
Required: 2
WASHER, PLATE
$5.52
You save $0.97

22
Yamaha Motors
Cotter Pin91490-20025-00
Required: 2
PIN, COTTER
Supersedes: 91402-20020-00
$1.69
You save $0.30
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
