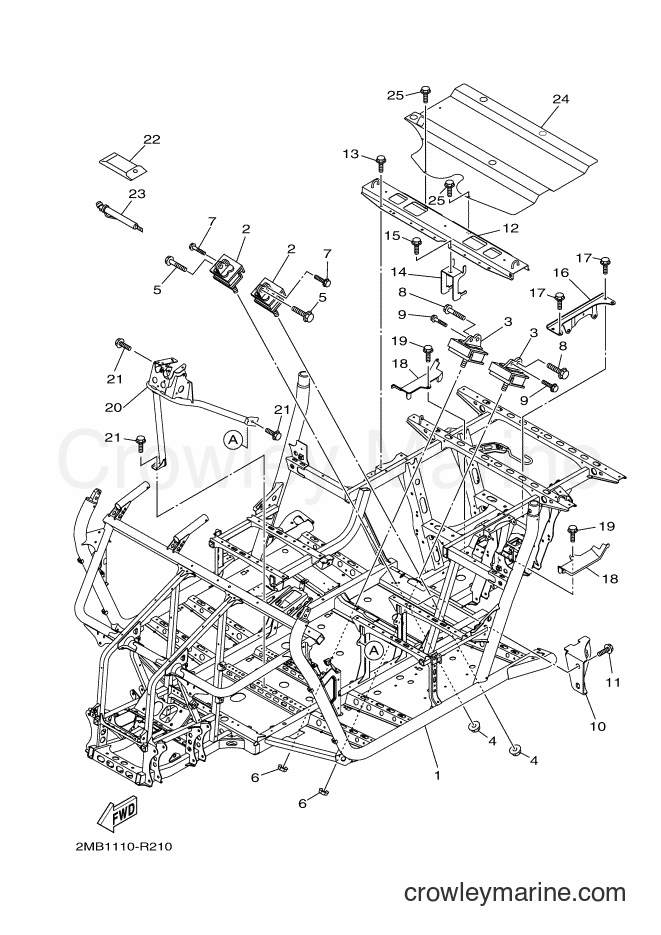

2016 ATV YXE700E - YXE700E (BN41) [010] FRAME diagram

1
Yamaha Motors
Frame CompleteB3D-F1110-00-00
Required: 1
FRAME COMP.
Supersedes: 2MB-F1110-00-00
$2999.64
You save $529.35

2
Yamaha Motors
RUBBER DAMPER2PG-21485-00-00
Required: 2
DAMPER, RUBBER 1
$28.89
You save $5.10

3
Yamaha Motors
RUBBER DAMPER2PG-21485-00-00
Required: 2
DAMPER, RUBBER 1
$28.89
You save $5.10

4
Yamaha Motors
SELF-LOCKING NUT90185-10011-00
Required: 2
NUT, SELF-LOCKING
$4.21
You save $0.74
$4.12
You save $0.73

6
Yamaha Motors
SELF-LOCKING NUT90185-10011-00
Required: 2
NUT, SELF-LOCKING
$4.21
You save $0.74

7
Yamaha Motors
Bolt2MB-E5481-E0-00
Required: 2
BOLT 1
Supersedes: 2MB-E5481-A0-00
$1.53
You save $0.27
$8.07
You save $1.42

9
Yamaha Motors
Washer Based Bolt95024-06016-00
Required: 2
BOLT, FLANGE
Supersedes: 90105-06639-00
$8.07
You save $1.42
$6.37
You save $1.12
$2.21
You save $0.39
$31.44
You save $5.55

13
Yamaha Motors
Flange Bolt95811-08016-00
Required: 4
BOLT, FLANGE
Supersedes: 95812-08016-00
$1.36
You save $0.24
$1.70
You save $0.30
$2.72
You save $0.48

16
Yamaha Motors
SYPPORT STAY2MB-F831T-00-00
Required: 1
STAY, SUPPORT 1
$21.24
You save $3.75

17
Yamaha Motors
Flange Bolt95811-08016-00
Required: 4
BOLT, FLANGE
Supersedes: 95812-08016-00
$1.36
You save $0.24
$4.17
You save $0.74

19
Yamaha Motors
SPECIAL BOLTJW1-K6179-01-00
Required: 2
BOLT, WITH WASHER
Supersedes: 90119-06868-00
In stock
Only 2 remaining
$1.49
You save $0.26

20
Yamaha Motors
Frame Reinforcement2MB-F1986-00-00
Required: 1
REINFORCEMENT, FRAME 1
$201.44
You save $35.55
$1.66
You save $0.29
$40.79
You save $7.20
$6.37
You save $1.12

24
Yamaha Motors
Heat Insulator2MB-F2898-00-00
Required: 1
INSULATOR, HEAT
$46.74
You save $8.25

25
Yamaha Motors
Flange Bolt95811-08016-00
Required: 2
BOLT, FLANGE
Supersedes: 95812-08016-00
$1.36
You save $0.24
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
