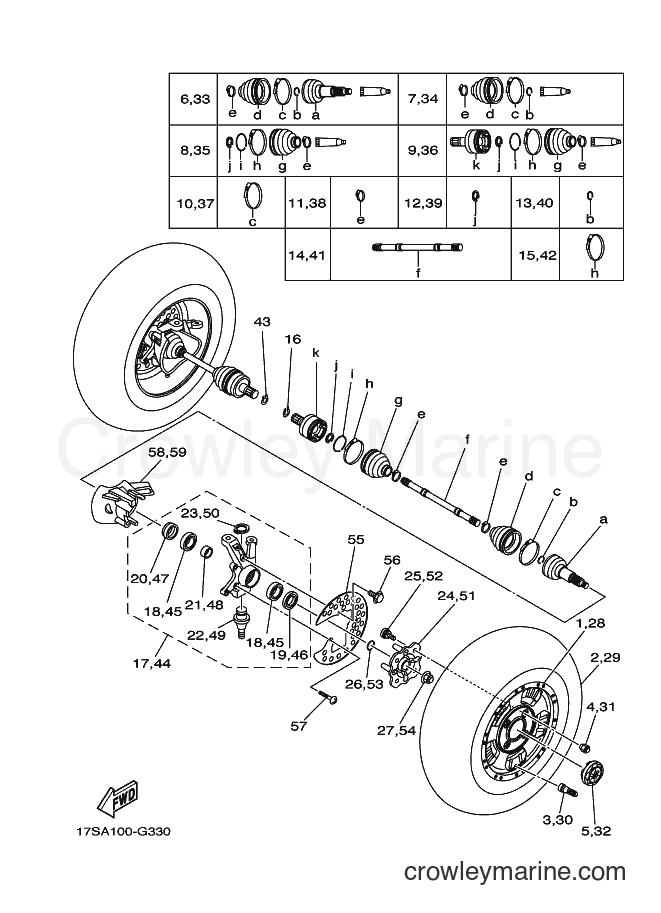

2012 ATV YFM450FWAD - YFM450FWAD (1CTL) [010] FRONT WHEEL diagram

1
Yamaha Motors
Cast Wheel -Front17S-F5168-00-00
Required: 1
CAST WHEEL, FRONT
$260.94
You save $46.05

2
Yamaha Motors
AT25 X 8.00-12 Tire94108-12816-00
Required: 1
TIRE (AT25X8-12 MU13TL)
$184.44
You save $32.55

3
Yamaha Motors
RIM VALVE93900-00810-00
Required: 1
VALVE, RIM (TR413)
$2.38
You save $0.42
$7.64
You save $1.35

5
Yamaha Motors
WHEEL CAP ASSEMBLY5UG-F530B-00-00
Required: 1
WHEEL CAP ASSY.
$18.69
You save $3.30

6
Yamaha Motors
BALL JOINT SET4S1-2510F-01-00
Required: 1
BALL JOINT SET
Supersedes: 4S1-2510F-00-00
$292.39
You save $51.60

7
Yamaha Motors
BALL JOINT BOOT SET4S1-2510G-01-00
Required: 1
BOOT SET (BALL JOINT)
Supersedes: 4S1-2510G-00-00
$61.19
You save $10.80

8
Yamaha Motors
DOUBLE OFFSET JOINT BOOT SET4S1-2510H-01-00
Required: 1
BOOT SET(DOUBLE OFFSET JOINT)
Supersedes: 4S1-2510H-00-00
$63.74
You save $11.25

9
Yamaha Motors
DOUBLE OFFSET JOINT4S1-2510J-01-00
Required: 1
DOUBLE OFF SET JOINT
Supersedes: 4S1-2510J-00-00
$277.94
You save $49.05

10
Yamaha Motors
BOOT BAND (BALL JOINT)3HN-2511G-01-00
Required: 1
BOOT BAND (BALL JOINT)
$16.14
You save $2.85

11
Yamaha Motors
Boot Band (Small)3HN-2512G-01-00
Required: 2
BOOT BAND (SMALL)
$11.04
You save $1.95
$6.37
You save $1.12
$6.37
You save $1.12
$100.29
You save $17.70
$10.19
You save $1.80
$8.07
You save $1.42

17
Yamaha Motors
STEERING KNUCKLE (L)1D9-F3501-03-00
Required: 1
STEERING KNUCKLE ASSY (LEFT)
$232.04
You save $40.95
$31.44
You save $5.55
$15.72
You save $2.77
$27.19
You save $4.80
$22.09
You save $3.90
22
Yamaha Motors
Ball Joint37S-23549-01-00
Required: 1
. BALL JOINT 1
$71.39
You save $12.60

23
Yamaha Motors
S -type Circlip93410-32075-00
Required: 1
. CIRCLIP
Supersedes: 99009-32400-00
In stock
5+ in stock
$8.92
You save $1.57

24
Yamaha Motors
Front Hub5ND-F5111-30-00
Required: 1
HUB, FRONT
Supersedes: 5ND-F5111-21-00
$70.54
You save $12.45

25
Yamaha Motors
SERRATION BOLT90114-10014-00
Required: 4
BOLT, SERRATION
$3.02
You save $0.53
In stock
Only 2 remaining
$7.22
You save $1.27
$11.04
You save $1.95

28
Yamaha Motors
Cast Wheel -Front17S-F5168-00-00
Required: 1
CAST WHEEL, FRONT
$260.94
You save $46.05

29
Yamaha Motors
AT25 X 8.00-12 Tire94108-12816-00
Required: 1
TIRE (AT25X8-12 MU13TL)
$184.44
You save $32.55

30
Yamaha Motors
RIM VALVE93900-00810-00
Required: 1
VALVE, RIM (TR413)
$2.38
You save $0.42
$7.64
You save $1.35

32
Yamaha Motors
WHEEL CAP ASSEMBLY5UG-F530B-00-00
Required: 1
WHEEL CAP ASSY.
$18.69
You save $3.30

33
Yamaha Motors
BALL JOINT SET4S1-2510F-01-00
Required: 1
BALL JOINT SET
Supersedes: 4S1-2510F-00-00
$292.39
You save $51.60

34
Yamaha Motors
BALL JOINT BOOT SET4S1-2510G-01-00
Required: 1
BOOT SET (BALL JOINT)
Supersedes: 4S1-2510G-00-00
$61.19
You save $10.80

35
Yamaha Motors
DOUBLE OFFSET JOINT BOOT SET4S1-2510H-01-00
Required: 1
BOOT SET(DOUBLE OFFSET JOINT)
Supersedes: 4S1-2510H-00-00
$63.74
You save $11.25

36
Yamaha Motors
DOUBLE OFFSET JOINT4S1-2510J-01-00
Required: 1
DOUBLE OFF SET JOINT
Supersedes: 4S1-2510J-00-00
$277.94
You save $49.05

37
Yamaha Motors
BOOT BAND (BALL JOINT)3HN-2511G-01-00
Required: 1
BOOT BAND (BALL JOINT)
$16.14
You save $2.85

38
Yamaha Motors
Boot Band (Small)3HN-2512G-01-00
Required: 2
BOOT BAND (SMALL)
$11.04
You save $1.95
$6.37
You save $1.12
$6.37
You save $1.12

41
Yamaha Motors
Shaft4S2-2511E-01-00
Required: 1
SHAFT
Supersedes: 4S2-2511E-00-00
$131.74
You save $23.25
$10.19
You save $1.80
$8.07
You save $1.42

44
Yamaha Motors
Steering Knuckle (R)1D9-F3502-03-00
Required: 1
STEERING KNUCKLE ASSY (RIGHT)
$232.04
You save $40.95
$31.44
You save $5.55
$15.72
You save $2.77
$27.19
You save $4.80
$22.09
You save $3.90
49
Yamaha Motors
Ball Joint37S-23549-01-00
Required: 1
. BALL JOINT 1
$71.39
You save $12.60

50
Yamaha Motors
S -type Circlip93410-32075-00
Required: 1
. CIRCLIP
Supersedes: 99009-32400-00
In stock
5+ in stock
$8.92
You save $1.57

51
Yamaha Motors
Front Hub5ND-F5111-30-00
Required: 1
HUB, FRONT
Supersedes: 5ND-F5111-21-00
$70.54
You save $12.45

52
Yamaha Motors
SERRATION BOLT90114-10014-00
Required: 4
BOLT, SERRATION
$3.02
You save $0.53
In stock
Only 2 remaining
$7.22
You save $1.27
$11.04
You save $1.95
$21.24
You save $3.75
$0.98
You save $0.17

57
Yamaha Motors
Round Tapping Screw90160-05007-00
Required: 2
SCREW, ROUND TAPPING
$8.07
You save $1.42
$6.37
You save $1.12
$6.37
You save $1.12
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.



![Yamaha Motors YFM450FWAD (1CTL) [010] - FRONT WHEEL](https://cdn.crowleymarine.com/yamaha/nIaPMV6P.png)
