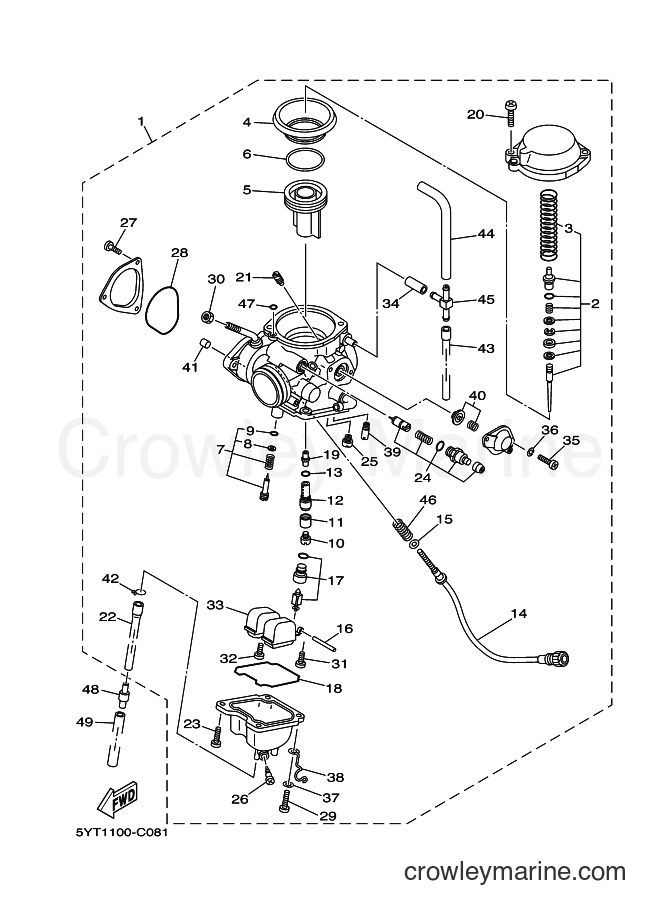

2007 ATV YFM350 - YFM350 (5YTH) [010] CARBURETOR diagram

1
Yamaha Motors
Carburetor Assembly5YT-14901-00-00
Required: 1
CARBURETOR ASSY 1
$719.94
You save $127.05
$31.44
You save $5.55

3
Yamaha Motors
Diaphragm Spring5YT-24423-00-00
Required: 1
. . SPRING, DIAPHRAGM
$14.02
You save $2.47

4
Yamaha Motors
Diaphragm Assembly8FA-14940-00-00
Required: 1
. DIAPHRAGM ASSY
$41.64
You save $7.35

5
Yamaha Motors
THROTTLE VALVE5YT-14112-00-00
Required: 1
. VALVE, THROTTLE 1
$93.49
You save $16.50
$12.32
You save $2.17

7
Yamaha Motors
Pilot Screw Set5MP-14105-00-00
Required: 1
. PILOT SCREW SET
$18.69
You save $3.30
$7.22
You save $1.27
$8.07
You save $1.42

10
Yamaha Motors
MAIN JET (#142.5)3G2-1423A-79-00
Required: 1
. JET, MAIN (#142.5)
$11.04
You save $1.95
$18.69
You save $3.30
$27.19
You save $4.80
$5.09
You save $0.90

14
Yamaha Motors
Air Adjusting Screw5YT-14123-00-00
Required: 1
. SCREW, AIR ADJUSTING
$74.79
You save $13.20
$7.22
You save $1.27
-50%
In stock
Only 1 remaining
$3.38
You save $3.38

17
Yamaha Motors
Needle Valve Set5YT-14107-25-00
Required: 1
. NEEDLE VALVE ASSY
Supersedes: 5YT-14190-25-00
$50.14
You save $8.85
-50%
In stock
Only 1 remaining
$8.75
You save $8.75

19
Yamaha Motors
Main Nozzle5YT-14141-40-00
Required: 1
. NOZZLE, MAIN
$33.14
You save $5.85
$7.22
You save $1.27

21
Yamaha Motors
Main (#65) Jet1HX-14231-33-00
Required: 1
. JET, MAIN (#165)
$9.34
You save $1.65
$16.14
You save $2.85

23
Yamaha Motors
Pan Head Screw98507-04010-00
Required: 3
. SCREW, PAN HEAD
$2.84
You save $0.71

24
Yamaha Motors
Starter Set5YT-1410A-00-00
Required: 1
. STARTER SET
$65.44
You save $11.55

25
Yamaha Motors
MAIN JET #703G2-14231-14-00
Required: 1
. JET,PILOT AIR(#70)
$12.32
You save $2.17

26
Yamaha Motors
Drain Plug5LW-14191-00-00
Required: 1
. PLUG, DRAIN
$11.04
You save $1.95

27
Yamaha Motors
Pan Head Screw98511-04006-00
Required: 3
. SCREW, PAN HEAD
Supersedes: 98507-04006-00
$3.82
You save $0.68
$11.04
You save $1.95

29
Yamaha Motors
Screw98517-04012-00
Required: 1
. SCREW, PAN HEAD
Supersedes: 98507-04012-00
$3.57
You save $0.63

30
Yamaha Motors
CABLE ADJUSTING NUT522-14161-00-00
Required: 1
. NUT, CABLE ADJUSTING
$9.34
You save $1.65

31
Yamaha Motors
Pan Head Screw98507-04008-00
Required: 1
. SCREW, PAN HEAD
$1.82
You save $0.32
-50%
In stock
Only 1 remaining
$4.25
You save $4.25
$68.84
You save $12.15
$6.37
You save $1.12

35
Yamaha Motors
98503-04014-0098501-04014-00
Required: 2
. SCREW, PAN HEAD
$1.61
You save $0.28

36
Yamaha Motors
WASHER92903-04100-00
Required: 2
. WASHER, SPRING
Supersedes: 92902-04100-00
$1.43
You save $-0.63
$1.57
You save $0.28
$29.74
You save $5.25
39
Yamaha Motors
Pilot Jet (#22.5)4KM-14142-22-00
Required: 1
. JET, PILOT (# 22.5)
$9.34
You save $1.65
-50%
40
Yamaha Motors
DIAPHRAGM SET5YT-1490H-00-00
Required: 1
. DIAPHRAGM SET 5
In stock
Only 1 remaining
$38.49
You save $38.49

41
Yamaha Motors
CABLE GUIDE3GD-14155-00-00
Required: 1
. GUIDE, CABLE
$24.64
You save $4.35
$2.59
You save $0.46
$22.09
You save $3.90
$22.09
You save $3.90

45
Yamaha Motors
STARTER CONNECTING PIPE28V-14988-00-00
Required: 1
. PIPE, STARTER CONNECTING
$52.69
You save $9.30

46
Yamaha Motors
Throttle Stop Spring137-14133-00-00
Required: 1
. SPRING, THROTTLE STOP
$6.37
You save $1.12
$14.02
You save $2.47
$39.09
You save $6.90

49
Yamaha Motors
FLEXIBLE TUBE (3NV)91A21-07020-00
Required: 1
TUBE, FLEXIBLE VINYL
Supersedes: 91A20-07010-00
$9.77
You save $1.72
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
