2001 ATV YFM250 - YFM250 (4XEC) [010] STEERING diagram

1
Yamaha Motors
Steering Column4XE-F3813-00-00
Required: 1
COLUMN, STEERING 2
$166.59
You save $29.40
$9.77
You save $1.72

3
Yamaha Motors
Handle Holder - Upper1E6-23441-00-00
Required: 2
HOLDER, HANDLE
Supersedes: 8K1-23814-00-00
$26.34
You save $4.65

4
Yamaha Motors
Holder Handle164-23441-01-98
Required: 1
HOLDER,HANDLE UNDER
Supersedes: 8G5-23814-00-00
$26.34
You save $4.65
$0.98
You save $0.17

6
Yamaha Motors
STEERING BEARING1UY-23812-00-00
Required: 2
PLANE BEARING, STEERING
$22.94
You save $4.05
$8.92
You save $1.57

8
Yamaha Motors
Steering Bracket4XE-F3868-10-00
Required: 1
BRACKET, STEERING LOWER
$12.74
You save $2.25
$9.77
You save $1.72

10
Yamaha Motors
Lock Washer1UY-23894-01-00
Required: 1
WASHER, LOCK 1
Supersedes: 4XE-F3894-00-00
$7.22
You save $1.27

11
Yamaha Motors
COLLAR90387-106T4-00
Required: 2
COLLAR
Supersedes: 90387-090R0-00
$14.02
You save $2.47

12
Yamaha Motors
Plain Washer90201-10036-00
Required: 1
WASHER, PLATE
Supersedes: 90201-108P8-00
$7.22
You save $1.27

13
Yamaha Motors
Self-Locking Nut90185-10115-00
Required: 1
NUT, SELF-LOCKING
$8.92
You save $1.57
$8.07
You save $1.42

15
Yamaha Motors
TIE ROD1P0-23831-00-00
Required: 1
ROD, TIE
Supersedes: 4XE-F3831-00-00
$46.74
You save $8.25

16
Yamaha Motors
37S-23841-00-001D9-F3841-01-00
Required: 1
JOINT, UNIVERSAL 1
Supersedes: 5FU-F3841-00-00
$49.29
You save $8.70

17
Yamaha Motors
UNIVERSAL JOINT 24S2-23845-00-00
Required: 1
JOINT, UNIVERSAL 2
Supersedes: 5FU-F3845-00-00
$81.59
You save $14.40

18
Yamaha Motors
Nut1P0-F3833-00-00
Required: 1
NUT 1
Supersedes: 4XE-F3833-00-00
$1.15
You save $0.20

19
Yamaha Motors
NUT 237S-23834-00-00
Required: 1
NUT 2
Supersedes: 4XE-F3834-00-00
$5.09
You save $0.90

20
Yamaha Motors
TIE ROD1P0-23831-00-00
Required: 1
ROD, TIE
Supersedes: 4XE-F3831-00-00
$46.74
You save $8.25

21
Yamaha Motors
37S-23841-00-001D9-F3841-01-00
Required: 1
JOINT, UNIVERSAL 1
Supersedes: 5FU-F3841-00-00
$49.29
You save $8.70

22
Yamaha Motors
UNIVERSAL JOINT 24S2-23845-00-00
Required: 1
JOINT, UNIVERSAL 2
Supersedes: 5FU-F3845-00-00
$81.59
You save $14.40

23
Yamaha Motors
Nut1P0-F3833-00-00
Required: 1
NUT 1
Supersedes: 4XE-F3833-00-00
$1.15
You save $0.20

24
Yamaha Motors
NUT 237S-23834-00-00
Required: 1
NUT 2
Supersedes: 4XE-F3834-00-00
$5.09
You save $0.90

25
Yamaha Motors
Castle Nut90171-12001-00
Required: 4
NUT, CASTLE
Supersedes: 90171-12816-00
$3.02
You save $0.53

26
Yamaha Motors
Cotter Pin91490-25020-00
Required: 4
PIN, COTTER
Supersedes: 91401-25020-00
In stock
Only 4 remaining
$2.93
You save $0.52
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.

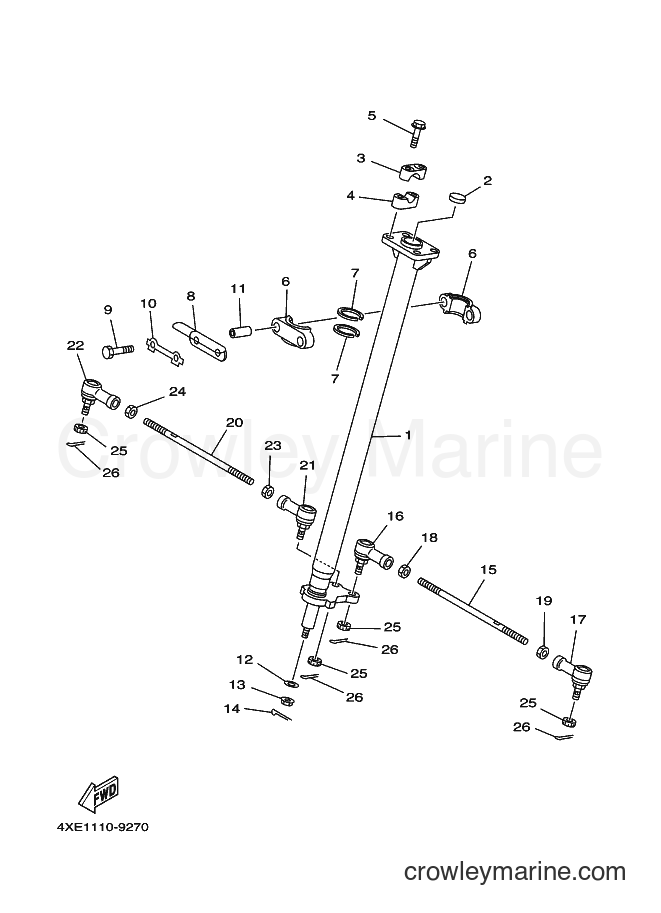

![Yamaha Motors YFM250 (4XEC) [010] - STEERING](https://cdn.crowleymarine.com/yamaha/2oeNwMve.png)
