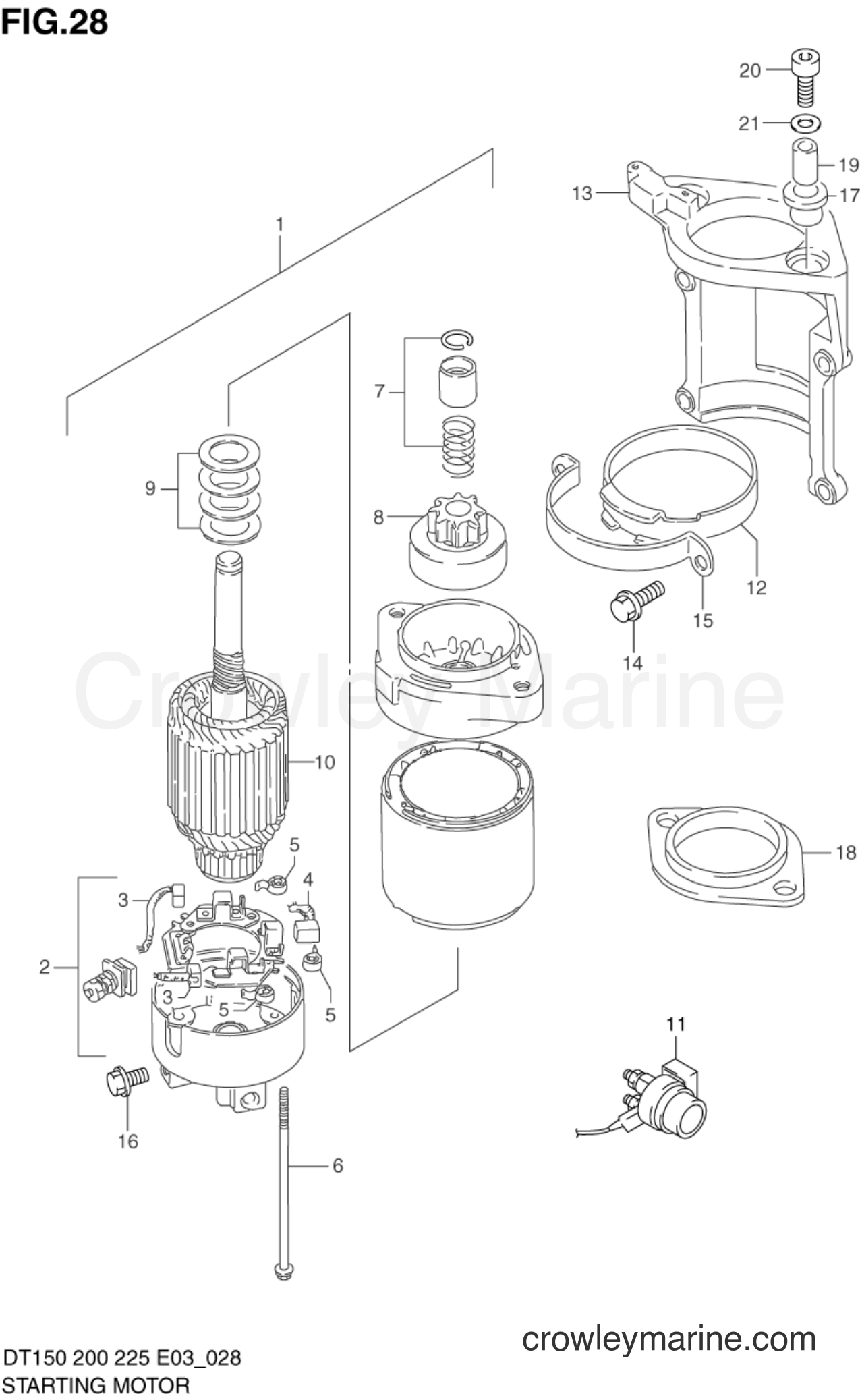

2001 Two-Stroke Outboard 225 - DT225G STARTING MOTOR diagram

1
Suzuki Marine
Obsolete Suzuki Part31100-92E00
Required: 1
MOTOR ASSY, STARTING
Supersedes: 31100-87D10
$565.90
You save $99.86

2
Suzuki Marine
HOLDER ASSY BRU31173-95310
Required: 1
.HOLDER ASSY, MOTOR BRUSH
$53.32
You save $9.41
$21.86
You save $3.86
$12.13
You save $2.14

5
Suzuki Marine
Obsolete Suzuki Part31135-95310
Required: 3
..SPRING, BRUSH
$3.79
You save $0.67
$2.75
You save $0.49

7
Suzuki Marine
STOPPER,SET PIN31312-94601
Required: 1
.STOPPER SET, PINION
$11.38
You save $2.01
$184.73
You save $32.60
$3.70
You save $0.65
$295.71
You save $52.19

11
Suzuki Marine
RELAY ASSY,STAR31800-94401
Required: 1
RELAY, STARTING MOTOR
$132.57
You save $23.39

12
Suzuki Marine
Obsolete Suzuki Part31918-94701
Required: 1
DAMPER, STARTER
$8.23
You save $1.45

13
Suzuki Marine
BRACKET,STARTIN31911-87D11-0ED
Required: 1
BRACKET, STARTING MOTOR
$45.16
You save $7.97
$3.71
You save $0.66

15
Suzuki Marine
BAND,STARTER31912-87D00
Required: 1
BAND, STARTER
$5.30
You save $0.93

16
Suzuki Marine
BOLT01550-08167
Required: 1
BOLT, BATTERY CABLE GROUND
$2.95
You save $0.52

17
Suzuki Marine
Upper Damper31916-94500
Required: 2
DAMPER, STARTER MOTOR UPPER
$4.11
You save $0.73

18
Suzuki Marine
Obsolete Suzuki Part31917-94500
Required: 1
DAMPER, STARTER MOTOR MIDDLE
$7.79
You save $1.37

19
Suzuki Marine
Spacer09180-08097-XC0
Required: 2
SPACER, STARTER MOTOR
Supersedes: 09180-08097
$2.56
You save $0.45

20
Suzuki Marine
BOLT07130-08407
Required: 2
BOLT, STARTER MOTOR (8X40)
$3.31
You save $0.58

21
Suzuki Marine
Supersedes to 09160-0805409160-08124
Required: 2
WASHER (8.5X20X1.8)
$0.80
You save $0.14
22
Required: 1
COLOR : 0ED (GRAY) REFER TO FIG.29(E-3) FOR MODEL:00~03
Price unavailable
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
