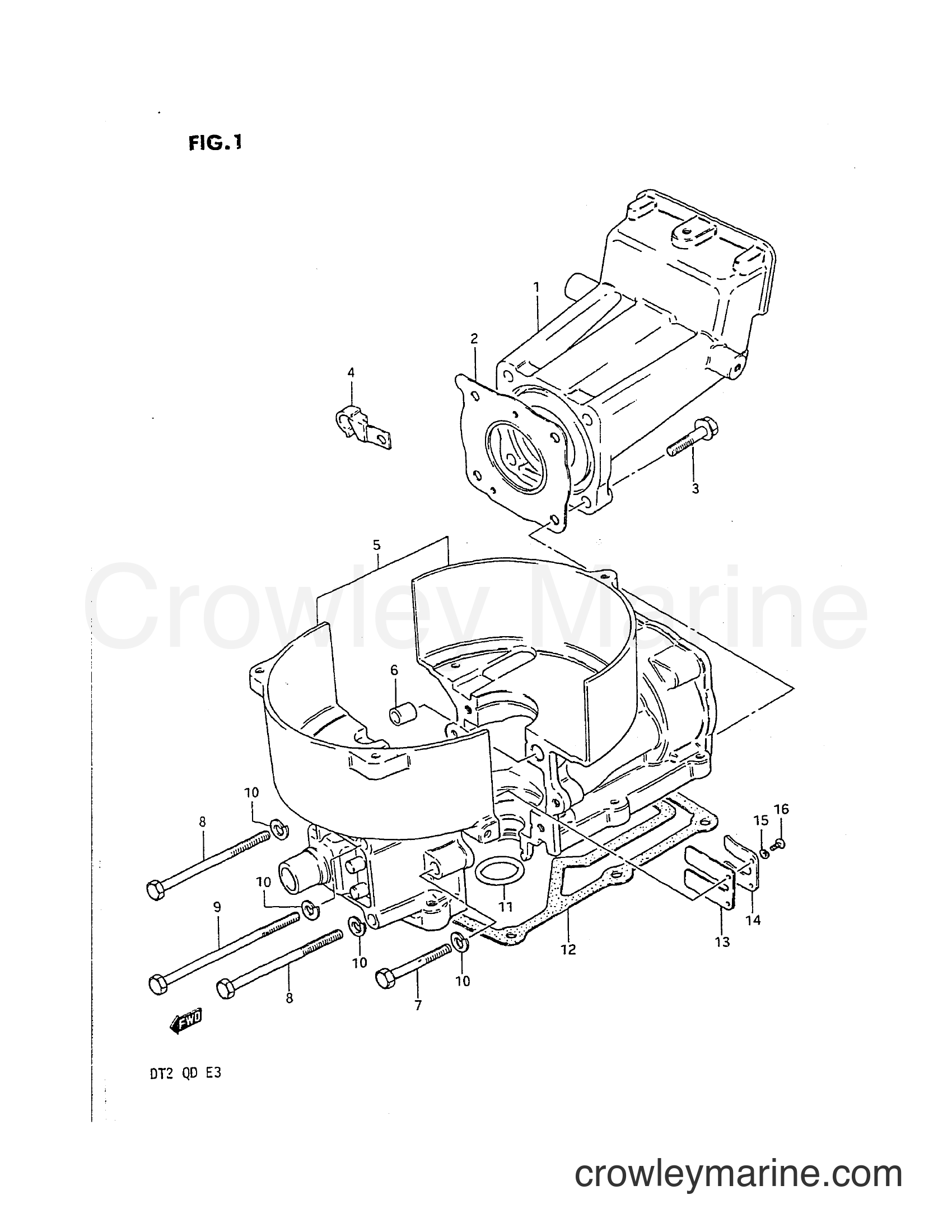

1983 Two-Stroke Outboard 2 - DT2 CYLINDER diagram

1
Suzuki Marine
Supersedes to 11111-98410-0ED11111-98410-02M
Required: 1
CYLINDER HEAD
Supersedes: 11111-98402-02M
$19.90
You save $3.51

2
Suzuki Marine
CYLINDER GASKET11141-98411
Required: 1
GASKET, CYLINDER HEAD
Supersedes: 11141-98401
$17.97
You save $3.17

3
Suzuki Marine
BOLT01550-06307
Required: 4
BOLT
Supersedes: 01517-06308
$2.79
You save $0.49

4
Suzuki Marine
Obsolete Suzuki Part09403-10312
Required: 1
CLAMP
Supersedes: 09403-10309
$1.19
You save $0.21

5
Suzuki Marine
Supersedes to 11301-98404-0ED11301-98404-02M
Required: 1
CYLINDER/CRANKCASE ASSY
Supersedes: 11301-98403-02M
$107.73
You save $19.01
$1.69
You save $0.30

7
Suzuki Marine
BOLT64455-07L00
Required: 2
.BOLT
Supersedes: 09100-06033
$1.66
You save $0.29
$1.31
You save $0.23
$1.91
You save $0.34

10
Suzuki Marine
Supersedes to 08321-0106708321-21067
Required: 6
.LOCK WASHER
Supersedes: 08321-21068
$0.40
You save $0.07

11
Suzuki Marine
"O"-Ring/Seal (Swivel Bracket)09280-20002
Required: 1
O RING (ID:19.4, D:3.1)
$1.97
You save $0.35

12
Suzuki Marine
GASKET,DR SHAFT52113-98411
Required: 1
GASKET, DRIVE SHAFT HOUSING
Supersedes: 52113-98400
$16.69
You save $2.94
$7.39
You save $1.30

14
Suzuki Marine
Obsolete Suzuki Part13152-19010
Required: 1
STOPPER, REED VALVE
$3.23
You save $0.57

15
Suzuki Marine
LOCK WASHER09162-03001
Required: 2
LOCK WASHER
Supersedes: 08321-21038
$1.22
You save $0.21
$0.37
You save $0.06
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
