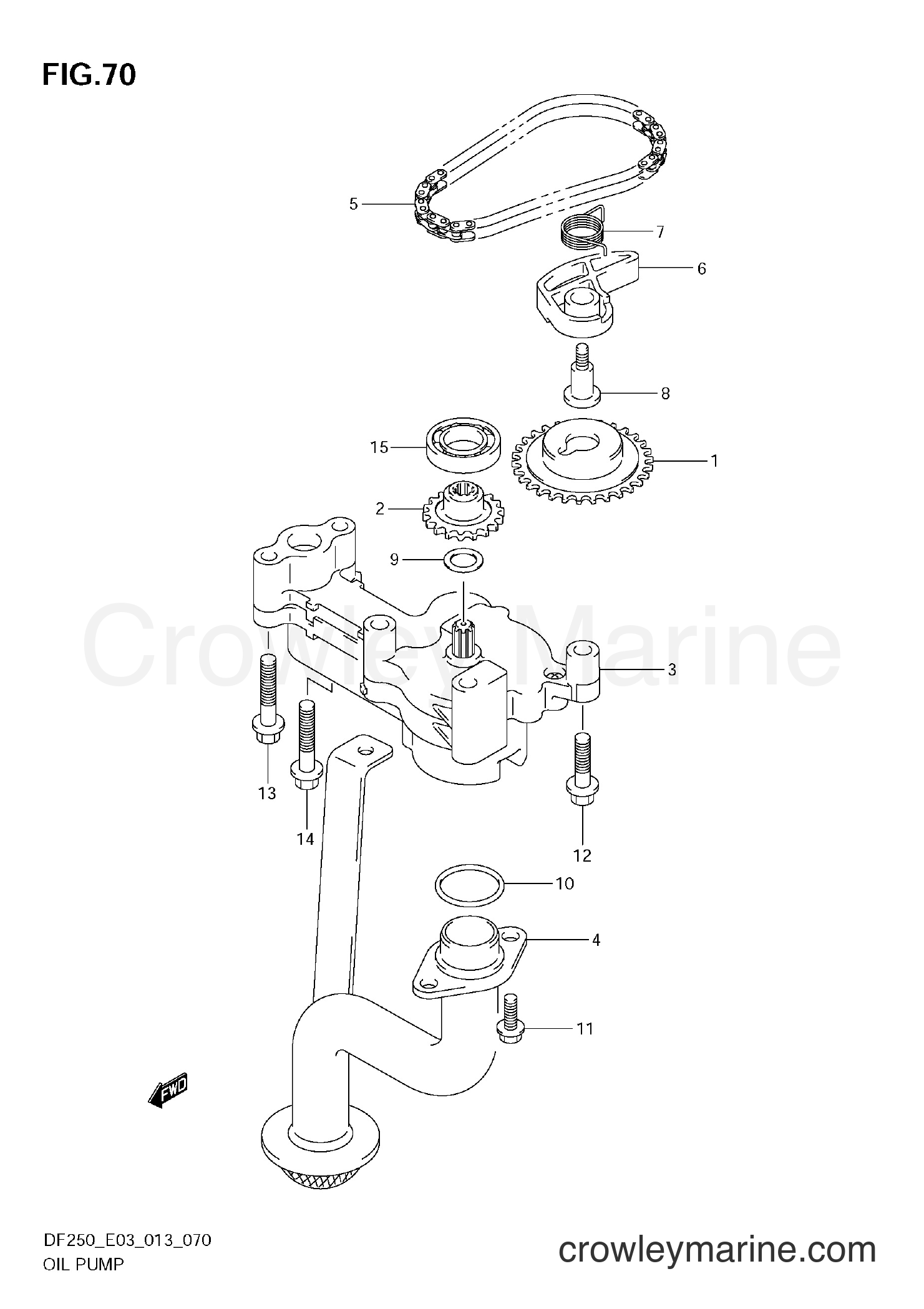

Serial Range Four-Stroke Outboard 250 - DF250 310001~ OIL PUMP diagram

1
Suzuki Marine
SPROCKET,OIL PU12632-93J11
Required: 1
SPROCKET, OIL PUMP DRIVE (NT:32)
$54.52
You save $9.62

2
Suzuki Marine
SPROCKET,OIL PU16113-93J10
Required: 1
SPROCKET, OIL PUMP DRIVEN (NT:18)
$30.93
You save $5.46

3
Suzuki Marine
PUMP ASSY,OIL16400-93J10
Required: 1
PUMP ASSY, OIL
Supersedes: 16400-93J02
$124.39
You save $21.95

4
Suzuki Marine
STRAINER COMP,O16520-93J00
Required: 1
STRAINER, OIL PUMP
$42.20
You save $7.45

5
Suzuki Marine
CHAIN,OIL PUMP16760-93J00
Required: 1
CHAIN, OIL PUMP DRIVE
$38.51
You save $6.80

6
Suzuki Marine
TENSIONER,OIL P16781-93J00
Required: 1
TENSIONER, OIL PUMP CHAIN
$20.91
You save $3.69

7
Suzuki Marine
SPRING,OIL PUMP16782-93J00
Required: 1
SPRING, OIL PUMP TENSIONER
$7.58
You save $1.34

8
Suzuki Marine
BOLT,OIL PUMP T16783-93J01
Required: 1
BOLT, OIL PUMP TENSIONER
$5.47
You save $0.97

9
Suzuki Marine
SHIM,12X20X0.509181-12158
Required: 1
SHIM (12X20X0.5)
$2.31
You save $0.41

10
Suzuki Marine
ORING PLUG RESE09280-22020
Required: 2
O RING (D:2.4,ID:21.8)
In stock
Only 2 remaining
$3.45
You save $0.61
$2.01
You save $0.36
$3.31
You save $0.58
$3.68
You save $0.65
$3.73
You save $0.66
$16.57
You save $2.92
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
