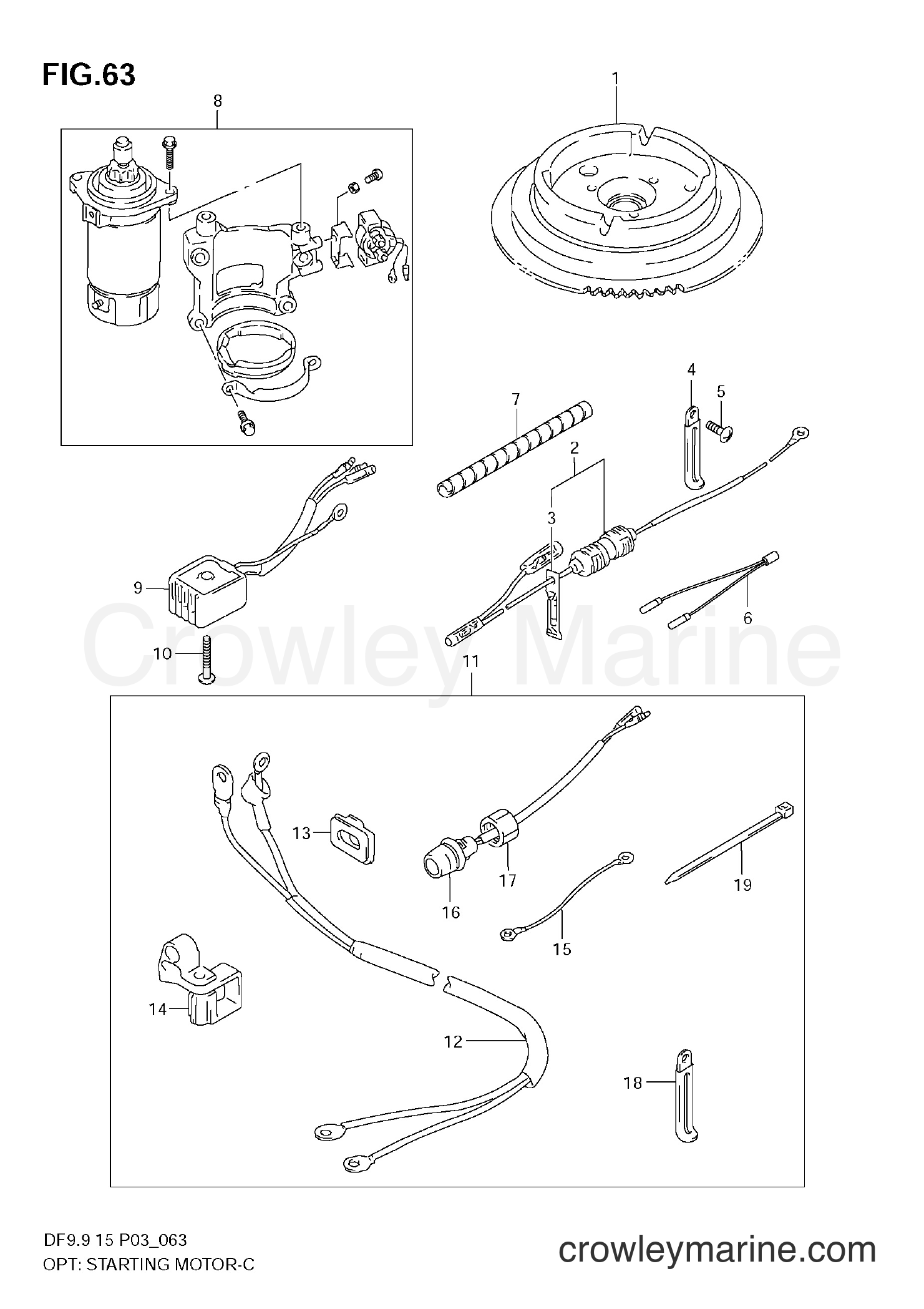

2008 Four-Stroke Outboard 15 - DF15 OPT:STARTING MOTOR diagram

1
Suzuki Marine
Obsolete Suzuki Part32102-93E40
Required: 1
FLYWHEEL ASSY, MAGNETO
$319.18
You save $56.32

2
Suzuki Marine
Obsolete Suzuki Part36740-94771
Required: 1
CASE ASSY, FUSE
$21.69
You save $3.83
$3.03
You save $0.53

4
Suzuki Marine
CLAMP(L:65)09404-06039
Required: 1
CLAMP, FUSE CASE (L:65)
Supersedes: 09404-06432
$1.78
You save $0.31
$2.01
You save $0.36

6
Suzuki Marine
Obsolete Suzuki Part36810-93E20
Required: 1
LEAD, NEUTRAL LIMIT
$5.07
You save $0.89

7
Suzuki Marine
TUBE,SW LEAD33833-91J00
Required: 2
TUBE (L:250)
$6.74
You save $1.19

8
Suzuki Marine
MOTOR SET,START31101-95D20-0EP
Required: 1
MOTOR SET, STARTING (BLACK)
$957.17
You save $168.91

9
Suzuki Marine
Rectifier Assembly32800-95D01
Required: 1
RECTIFIER ASSY
$82.06
You save $14.48
$2.44
You save $0.43

11
Suzuki Marine
Obsolete Suzuki Part33800-93E10
Required: 1
CABLE & SWITCH SET
$71.08
You save $12.54

12
Suzuki Marine
CABLE ASSY,STAR33810-93E02
Required: 1
.CABLE ASSY, STARTING
$93.50
You save $16.50

13
Suzuki Marine
Obsolete Suzuki Part33811-96300
Required: 1
.GROMMET, STARTING CABLE
$1.65
You save $0.29

14
Suzuki Marine
Clamp33816-96300
Required: 1
.CLAMP, STARTING
$4.89
You save $0.86

15
Suzuki Marine
Obsolete Suzuki Part33820-93E01
Required: 1
.CABLE ASSY, STARTING
$6.58
You save $1.16

16
Suzuki Marine
SWITCH,START37161-89E13
Required: 1
.SWITCH ASSY, STARTER
$34.25
You save $6.04

17
Suzuki Marine
NUT 10MM09159-14014
Required: 1
.NUT, STARTER SWITCH
$4.11
You save $0.72

18
Suzuki Marine
CLAMP(L:45 T:0.09404-08211
Required: 1
.CLAMP, BATTERY CABLE
Supersedes: 09404-08205
$2.00
You save $0.35

18
Suzuki Marine
CLAMP(L:65)09404-06039
Required: 1
.CLAMP (L:65)
Supersedes: 09404-06432
$1.78
You save $0.31
$2.31
You save $0.41
$3.15
You save $0.56
20
Required: 1
REFER TO FIG.64(I- 6) FOR MODEL:05~
Price unavailable
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
