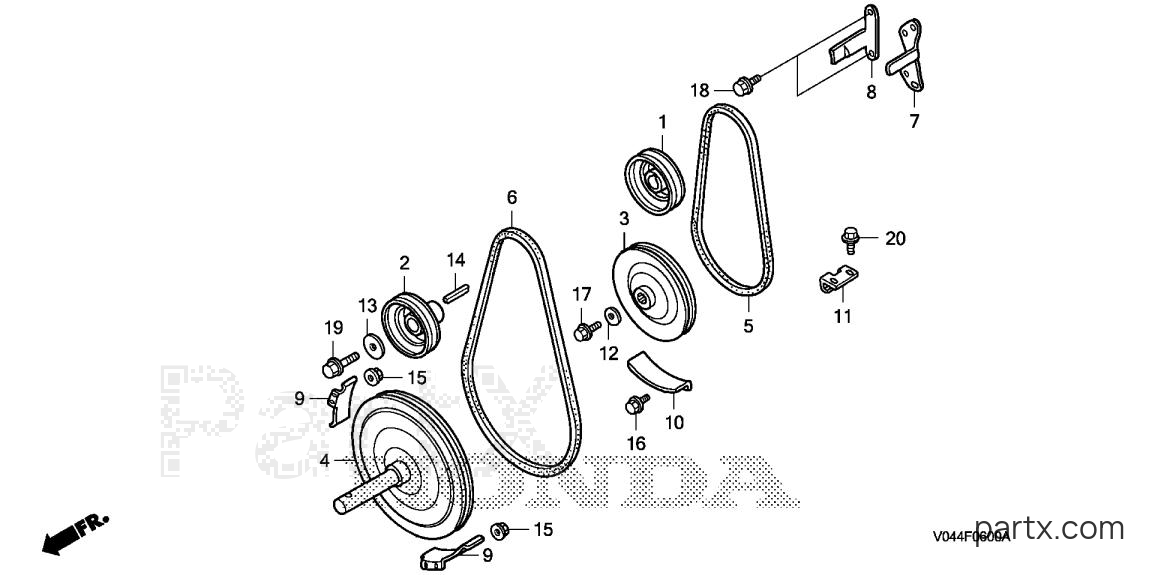

All Years Snowblower HS - HS724 TA DRIVEN PULLEY diagram
001
Honda
PULLEY, WHEEL DRIVE22411-736-000
Required: 1
PULLEY, WHEEL DRIVE
N
$41.28
You save $7.28
002
Honda
PULLEY, AUGER DRIVE22412-736-000
Required: 1
PULLEY, AUGER DRIVE
N
$41.28
You save $7.28
003
Honda
PULLEY (133MM)22423-767-000
Required: 1
PULLEY, WHEEL DRIVEN (133MM)
N
$59.81
You save $10.55
004
Honda
PULLEY (198MM)22424-767-010
Required: 1
PULLEY, AUGER DRIVEN (198MM)
N
$74.94
You save $13.22
005
Honda
V-BELT (SA-27)22431-767-003
Required: 1
V-BELT (SA-27)
N
$15.20
You save $3.80
006
Honda
V-BELT (SB-35)22432-V03-000
Required: 1
V-BELT (SB-35)
N
In stock
Only 3 remaining
$30.62
You save $7.66
007
Honda
STOPPER, R. BELT22441-767-000
Required: 1
STOPPER, R. BELT
N
$14.76
You save $2.60
008
Honda
STOPPER, L. BELT22442-736-A00
Required: 1
STOPPER, L. BELT
N
$11.32
You save $2.00
009
Honda
STOPPER, AUGER BELT22444-767-000
Required: 2
STOPPER, AUGER BELT
N
$12.24
You save $2.16
010
Honda
PROTECTOR, BELT22451-767-000
Required: 1
PROTECTOR, BELT (WHEEL)
N
$6.03
You save $1.07
011
Honda
GUIDE, BELT22453-767-000
Required: 1
GUIDE, BELT
N
$9.88
You save $1.74
012
Honda
WASHER90417-115-000
Required: 1
WASHER, CAMSHAFT SIDE
N
$3.09
You save $0.55
013
Honda
WASHER (8.5X35X4.5)90534-706-010
Required: 1
WASHER, LOCK (8.5X35X4.5)
N
$5.52
You save $0.98
$5.90
You save $1.04
015
Honda
NUT, FLANGE (6MM)94050-06000
Required: 4
NUT, FLANGE (6MM)
N
$0.66
You save $0.16
016
Honda
BOLT, FLANGE (6X12)95701-06012-00
Required: 2
BOLT, FLANGE (6X12)
N
In stock
Only 1 remaining
$1.58
You save $0.40
017
Honda
BOLT, FLANGE (6X16)95701-06016-08
Required: 1
BOLT, FLANGE (6X16)
N
$1.55
You save $0.27
018
Honda
BOLT, FLANGE (8X16)95701-08016-00
Required: 4
BOLT, FLANGE (8X16)
N
$1.76
You save $0.44
019
Honda
BOLT, FLANGE (8X28)95701-08028-00
Required: 1
BOLT, FLANGE (8X28)
N
$1.43
You save $0.25
020
Honda
BOLT, FLANGE (6X12)95701-06012-00
Required: 2
BOLT, FLANGE (6X12)
N
In stock
Only 1 remaining
$1.58
You save $0.40
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
