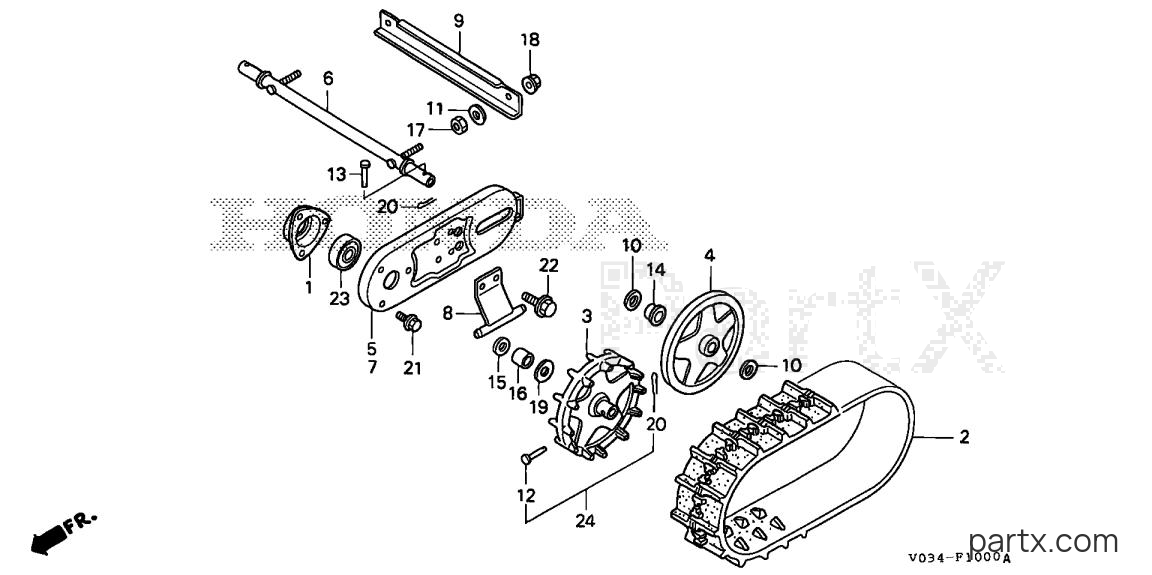

All Years Snowblower HS - HS1132 TAS CRAWLER diagram
001
Honda
HOLDER42316-767-000
Required: 2
HOLDER, WHEEL SHAFT BEARING
N
$19.74
You save $3.48
002
Honda
CRAWLER (12-60X21)42755-768-013
Required: 2
CRAWLER (12-60X21)
N
$180.95
You save $45.81
003
Honda
SPROCKET, CRAWLER42756-768-000
Required: 2
SPROCKET, CRAWLER
N
$90.95
You save $22.91
004
Honda
ROLLER, CRAWLER42757-768-000
Required: 2
ROLLER, CRAWLER
N
$58.58
You save $10.34
005
Honda
PLATE, R. CRAWLER42761-768-000
Required: 1
PLATE, R. CRAWLER
N
$140.76
You save $24.84
006
Honda
PIPE, CRAWLER42770-768-010
Required: 1
PIPE, CRAWLER
N
$94.25
You save $16.63
007
Honda
PLATE, L. CRAWLER42771-768-000
Required: 1
PLATE, L. CRAWLER
N
$140.76
You save $24.84
008
Honda
GUIDE, CRAWLER42772-768-000
Required: 2
GUIDE, CRAWLER
N
$27.10
You save $4.78
009
Honda
BAR, CRAWLER PLATE42774-768-000
Required: 1
BAR, CRAWLER PLATE
N
$45.32
You save $8.00
010
Honda
WASHER, PLAIN (22MM)90403-952-770
Required: 4
WASHER, PLAIN (22MM)
N
$2.43
You save $0.43
011
Honda
WASHER, PLAIN (10MM)90503-819-000
Required: 2
WASHER, PLAIN (10MM)
N
$2.26
You save $0.40
$4.35
You save $1.09
In stock
5+ in stock
$3.47
You save $0.61
014
Honda
COLLAR, CRAWLER PIPE91553-768-000
Required: 2
COLLAR, CRAWLER PIPE
N
$12.41
You save $2.19
015
Honda
COLR, R. WHEEL SHAFT91555-767-000
Required: 2
COLLAR, R. WHEEL SHAFT
N
$3.23
You save $0.81
016
Honda
COLLAR91559-767-000
Required: 2
COLLAR, CRAWLER SPROCKET
N
$5.05
You save $0.89
017
Honda
NUT, FLANGE (10MM)90002-S10-000
Required: 2
NUT, FLANGE (10MM)
N
$4.66
You save $0.82
017
Honda
NUT, HEX. (10MM)94030-10200
Required: 2
NUT, HEX. (10MM)
N
$1.00
You save $0.18
018
Honda
NUT, FLANGE (10MM)94050-10000
Required: 2
NUT, FLANGE (10MM)
N
$1.65
You save $0.29
019
Honda
WASHER, PLAIN (20MM)94101-20000
Required: 2
WASHER, PLAIN (20MM)
N
$1.29
You save $0.23
020
Honda
PIN, SPLIT (3.0X18)94201-30180
Required: 2
PIN, SPLIT (3.0X18)
N
$1.07
You save $0.19
021
Honda
BOLT, FLANGE (6X12)95701-06012-00
Required: 6
BOLT, FLANGE (6X12)
N
In stock
Only 1 remaining
$1.58
You save $0.40
022
Honda
BOLT, FLANGE (8X14)95701-08014-00
Required: 4
BOLT, FLANGE (8X14)
N
In stock
Only 2 remaining
$1.36
You save $0.24
023
Honda
BEARING (6004UU)96150-60040-10
Required: 2
BEARING, RADIAL BALL (6004UU)
N
In stock
Only 2 remaining
$18.38
You save $4.60
024
Honda
PIN SET, CRAWLER06907-732-000
Required: 1
PIN SET, CRAWLER
N
$4.57
You save $0.81
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
