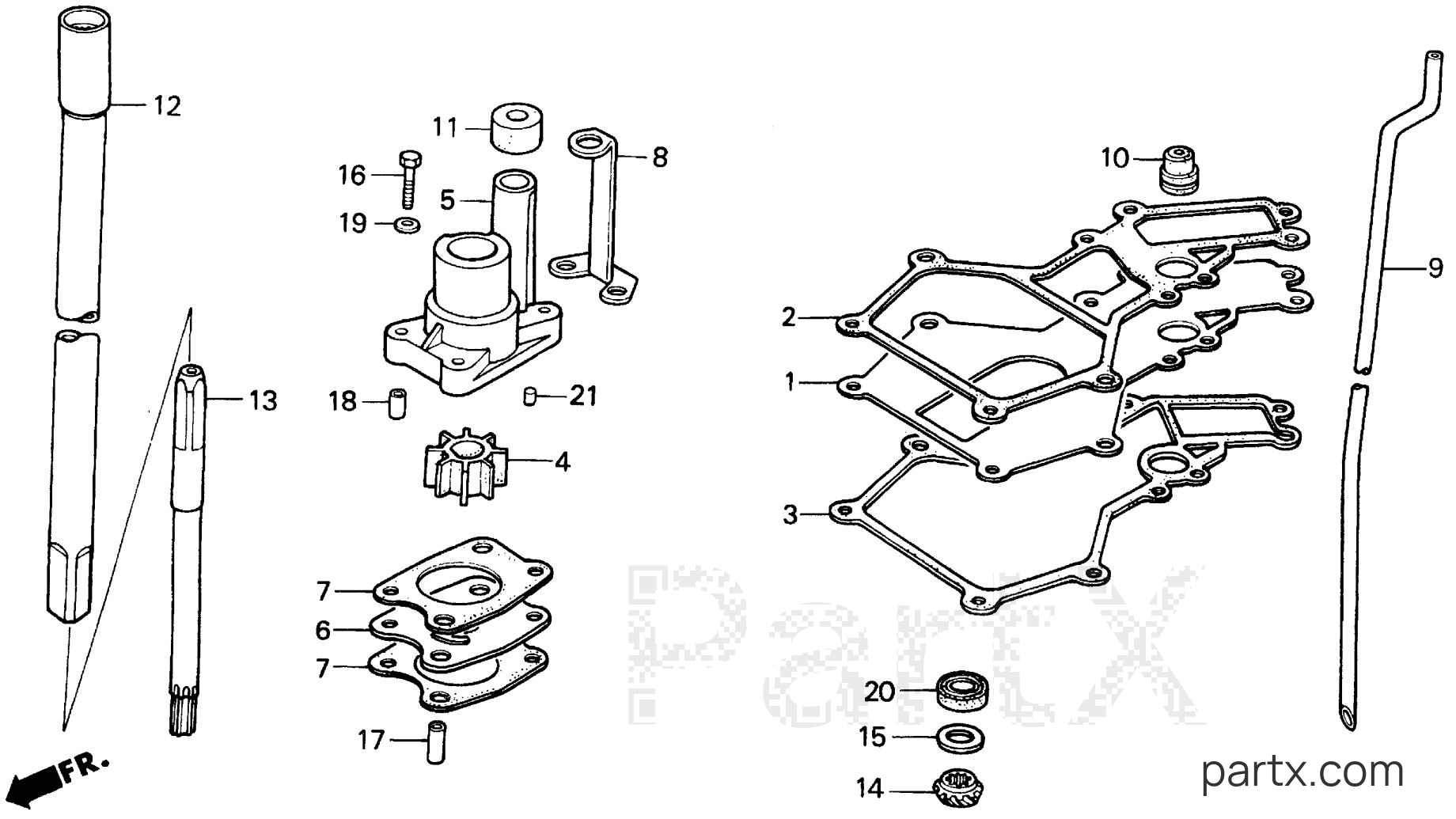

1999 Outboard BF - BF5AX LA VERTICAL SHAFT diagram
001
Honda
PLATE, EX. CHAMBER12515-ZV1-010
Required: 1
PLATE, EX. CHAMBER
N
$46.83
You save $8.27
002
Honda
GASKET, EX. CHAMBER12516-ZV1-850
Required: 1
GASKET, EX. CHAMBER (UPPER)
N
$37.37
You save $6.59
003
Honda
GASKET, EX. CHAMBER12517-ZV1-850
Required: 1
GASKET, EX. CHAMBER (LOWER)
N
$12.19
You save $2.15
004
Honda
IMPELLER, PUMP19210-881-A02
Required: 1
IMPELLER, PUMP
N
$27.51
You save $4.85
005
Honda
HOUSING, IMPELLER19220-ZV1-A00
Required: 1
HOUSING, IMPELLER
N
$122.88
You save $21.68
006
Required: 1
COVER, IMPELLER (NOT AVAILABLE)
N
Price unavailable
007
Required: 2
GASKET, IMPELLER
N
Price unavailable
009
Honda
TUBE, WATER19251-ZV1-010
Required: 1
TUBE, WATER (S)
N
$42.01
You save $7.41
010
Honda
GROMMET, WATER TUBE19252-ZVD-000
Required: 1
GROMMET, WATER TUBE
N
$4.96
You save $0.88
011
Honda
RING19253-ZV1-000
Required: 1
RING, WATER TUBE SEAL
N
$3.03
You save $0.53
012
Honda
SHAFT, VERTICAL41110-ZV1-010
Required: 1
SHAFT, VERTICAL (S)
N
$128.20
You save $22.62
013
Honda
SHAFT, PINION41121-ZVD-000
Required: 1
SHAFT, PINION
N
$94.50
You save $16.68
$153.58
You save $27.10
$153.58
You save $27.10
015
Honda
WASHER A (1.00MM)41135-ZV1-000
Required: 1
WASHER A (1.00MM)
N
$5.24
You save $0.92
015
Honda
WASHER B (1.05MM)41136-ZV1-000
Required: 1
WASHER B (1.05MM)
N
$5.20
You save $0.92
016
Honda
BOLT, HEX. (6X28)90108-881-000
Required: 4
BOLT, HEX. (6X28)
N
$4.23
You save $0.75
017
Required: 2
COLLAR A, DISTANCE (NOT AVAILABLE)
N
Price unavailable
017
Required: 2
COLLAR A, DISTANCE (NOT AVAILABLE)
N
Price unavailable
018
Honda
COLLAR B, DISTANCE90112-881-000
Required: 2
COLLAR B, DISTANCE
N
$5.61
You save $0.99
019
Honda
WASHER, PLAIN (6MM)90504-921-010
Required: 4
WASHER, PLAIN (6MM)
N
$1.43
You save $0.25
020
Honda
SEAL, WATER (13MM)91252-ZV1-003
Required: 1
SEAL, WATER (13MM) (ARAI)
N
$9.03
You save $1.59
Required quantity shown is the quantity used per assembly. Prices are based on a quantity of one and all items are sold individually.
